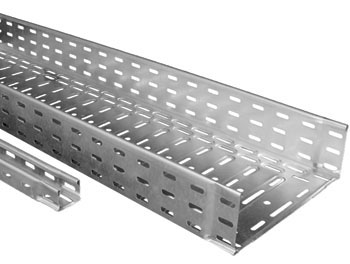

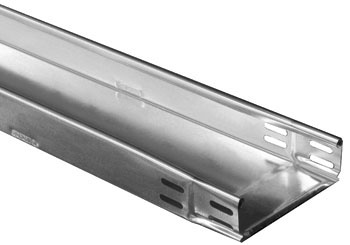

Кабельные лотки Jupiter
Стандартная длина лотка 3 м, на заказ можно изготовить лотки длиной: 3,4,5, и 6 метров.
Температура при эксплуатации кабельных лотков от -50°C до +150°C.

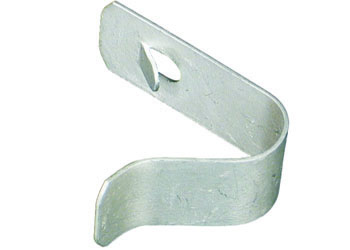

Для обеспечения фиксации лотков с интегрированным соединением используются зажимы из пружинной стали KSV или болты NSM 6X10
Кабельные лотки «JUPITER» можно заказать и в покраске полиэфирной краской с толщиной слоя 60 или 100 μm.
Для систем с сохранением функциональности при пожаре, можно применить лотки, изготавливаемые из листового металла толщиной 1,25 мм
Кабельные лотки «JUPITER» сертифицированы EZÚ (Elektrotechnický zkušební ústav) согласно норме ČSN EN 61537:02 Линия кабелей- системы кабельных полок и системы стоек с консолями для кабелей. Изделия отвечают требованиям ЕС.
Основное исполнение - из оцинкованной стали с поверхностной отделкой «Сендзимир». Горячая оцинковка погружением предоставляет большую защиту от коррозии, за счет большего слоя поверхностного цинка. Протокол измерений горячей оцинковки можно поставить по требованию заказчика. Покрытие лаком - из эстетических соображений или для повышения коррозионной стойкости может наноситься эпоксидный или полиэфирный порошковый лак.
Система лотков «JUPITER» сконструирована так, чтобы чтобы обеспечить качественную фиксацию, электропроводность и заземление при соединений отдельных лотков. Этого можно достичь с помощью специальных болтов NSM 6X10. Соединенную таким образом систему лотков необходимо с точки зрения безопасности на обоих концах присоединить к зажиму с нулевым потенциалом.

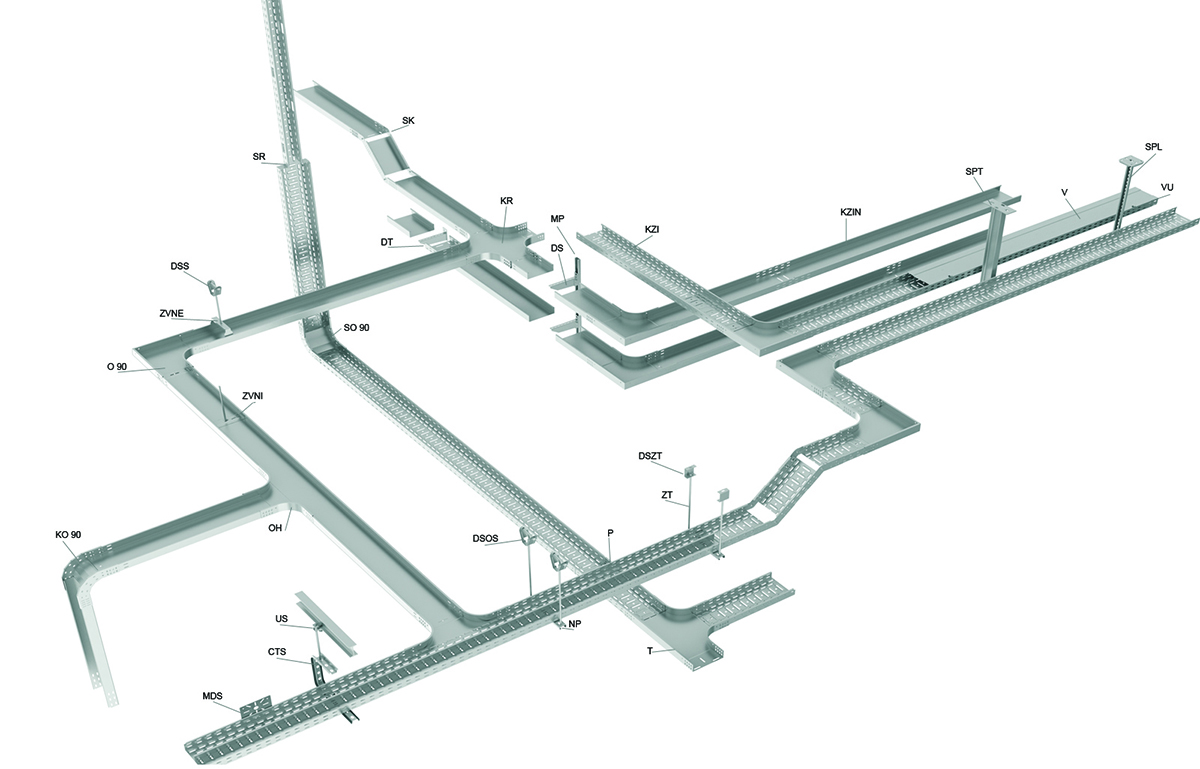

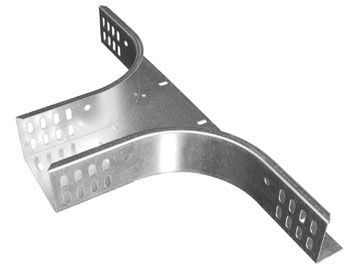

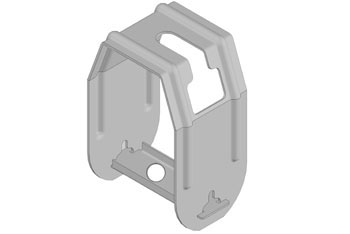

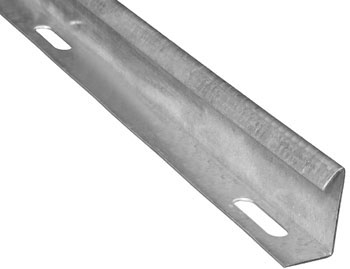

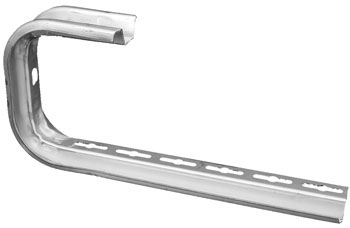

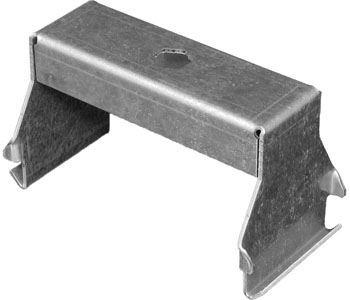

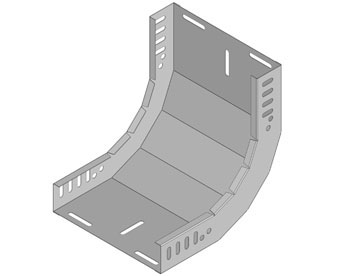

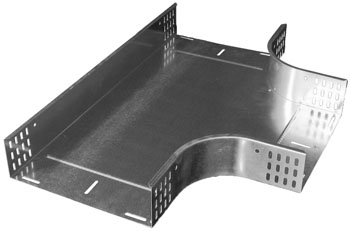

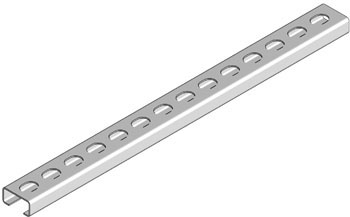

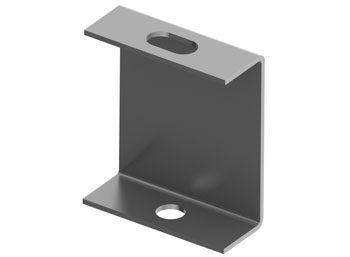

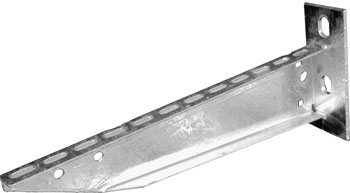

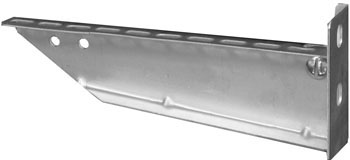

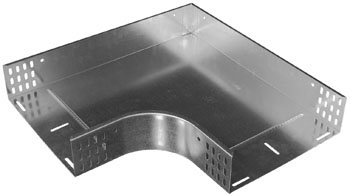

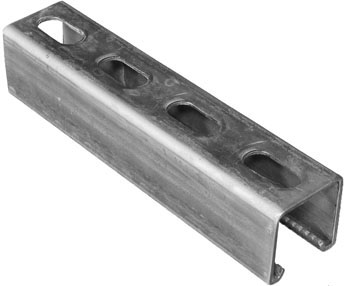

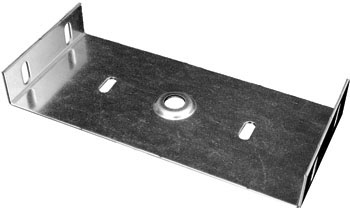

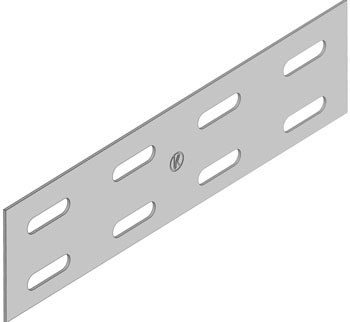

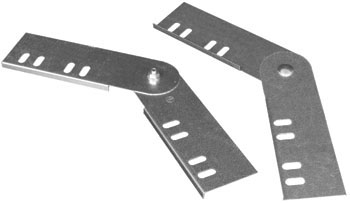

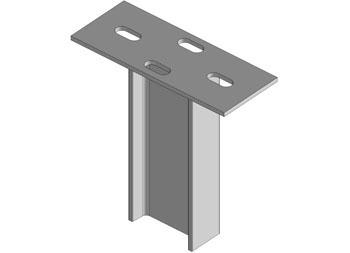

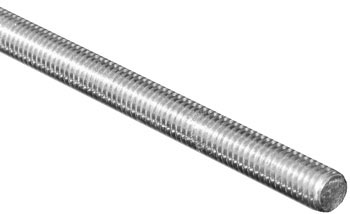

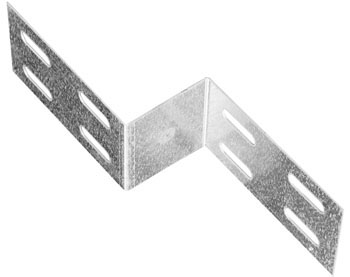

Основные элементы лотков Jupiter

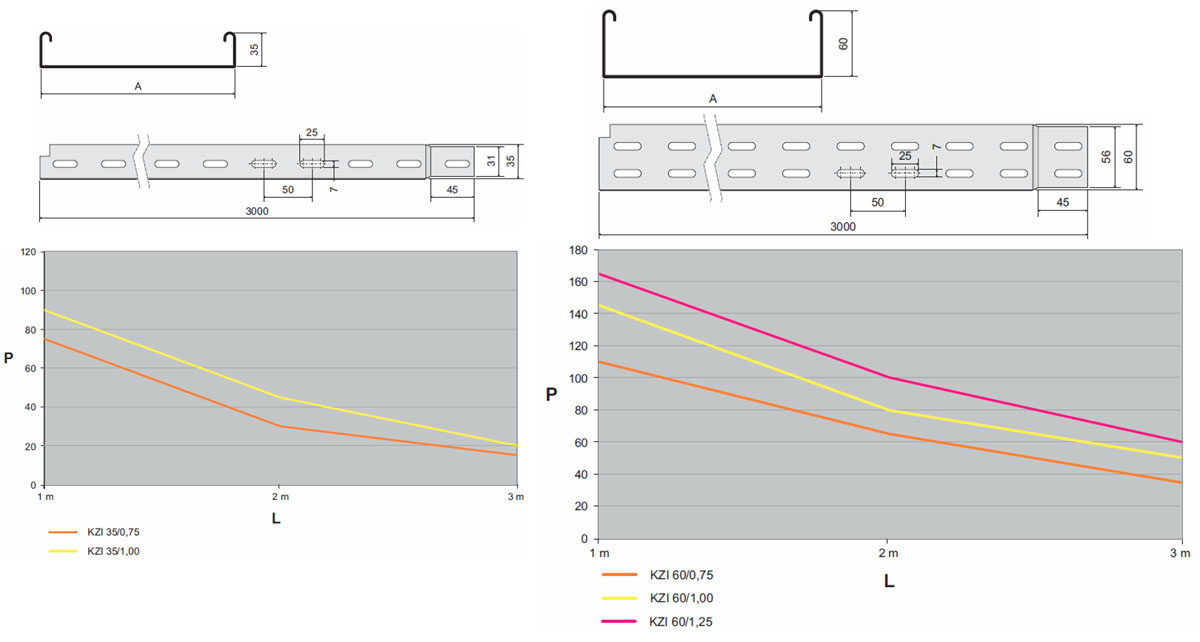

Допустимые нагрузки лотков Jupiter
На графике показана максимально допустимая равномерно распределенная нагрузка лотков в зависимости от расстояния между опорами.
L = расстояние между опорами (м)
P = допустимая равномерно распределенная нагрузка (вес кг/м)

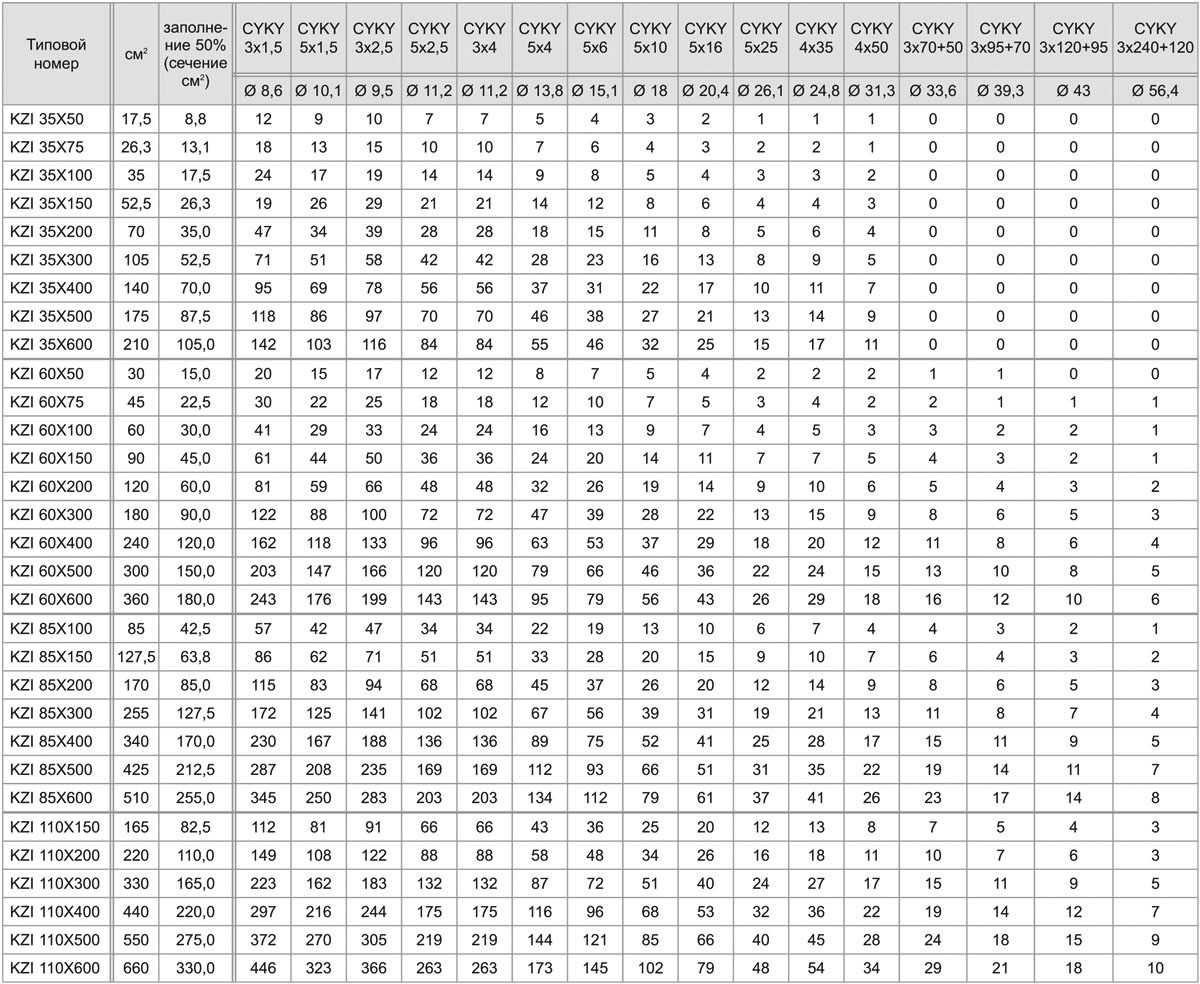

Внутреннее полезное сечение каналов
Цифры указывают количество кабелей при 50% заполнении лотков. Ориентировочные диаметры кабелей исходят от кабелей типа CYKY.
Данные получены математическим вычислением. При граничных значениях (малый лоток х большой кабель, или наоборот) нужно подобрать комбинации, учитывая технические параметры.

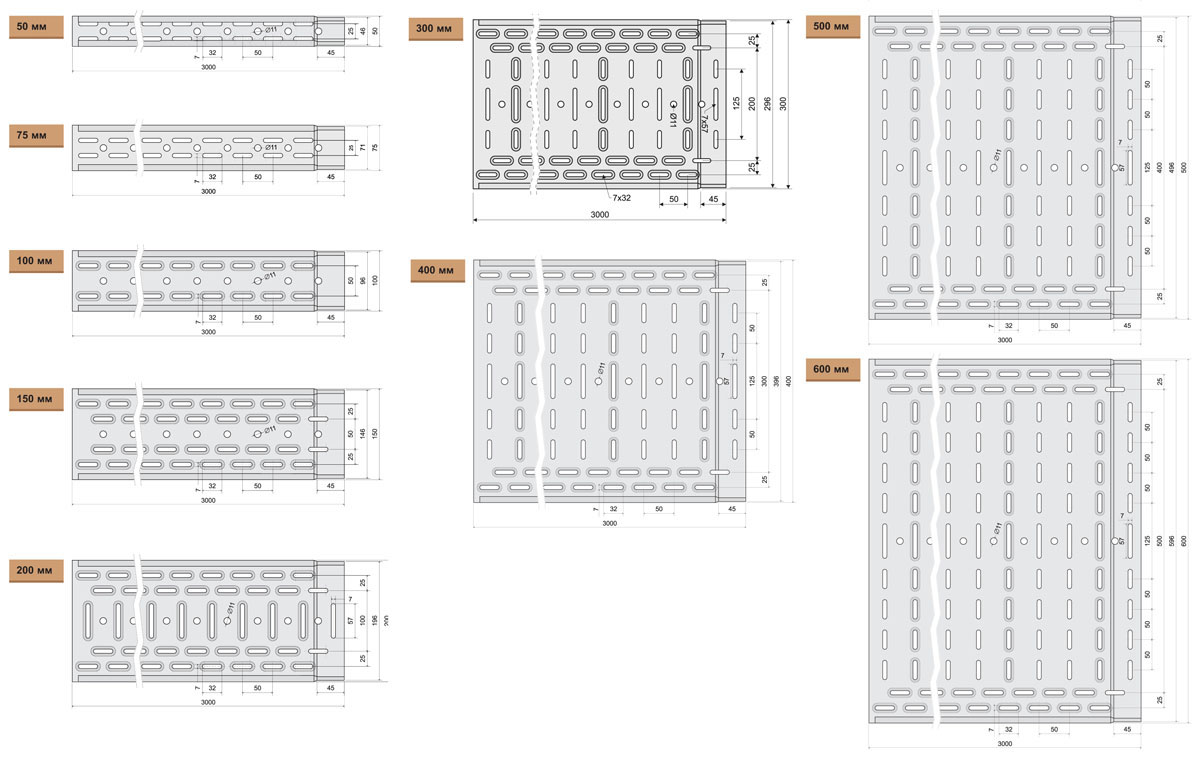

Схема отверстий на дне лотков
