Напольные системы KOPOBOX

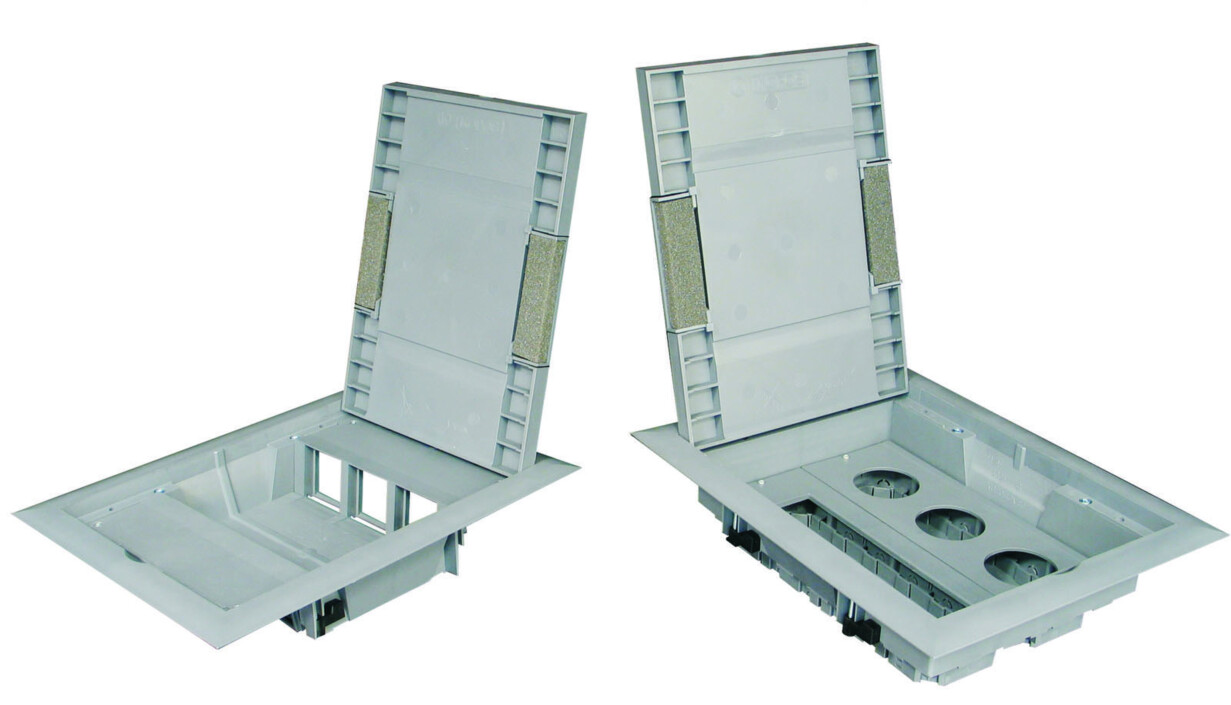

Комплект KOPOBOX 57 предназначен для установки модульных приборов 45 x 45 мм. KOPOBOX 57 можно устанавливать в бетонный пол от 57 мм, в фальшполы от 56 мм. Система предназначена в первую очередь для подключения кабелей с прямыми вилками. Использование кабелей с другими вилками возможно с ограничением. Использование адаптеров предназначенных для питания приборов ограничено их конкретными размерами.

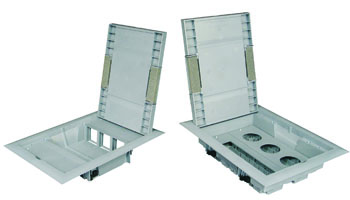

Комплект KOPOBOX 80 предназначен для установки классических и модульных приборов. Выбор типа приборной рамки определяется типом устанавливаемых приборов. KOPOBOX 80 можно устанавливать в бетонный пол от 80 мм, в фальшполы от 78 мм. KOPOBOX 80 предназначен обычно для подключения кабелей с изогнутыми вилками. Использование кабелей с прямыми вилками или сетевых адаптеров допускается с ограничением.
В систему напольных коробок KOPOBOX можно установить модульные устройства KOPOS QUADRO, или устройства такой же конструкции, например, от компаний ABB, РЕНА, Legrand, OBO Bettermann.
Система KOPOBOX предназначена для сетей с напряжением до 500 В.
Конструкция напольных коробок KOPOBOX рассчитана на максимальную нагрузку 1500 N.

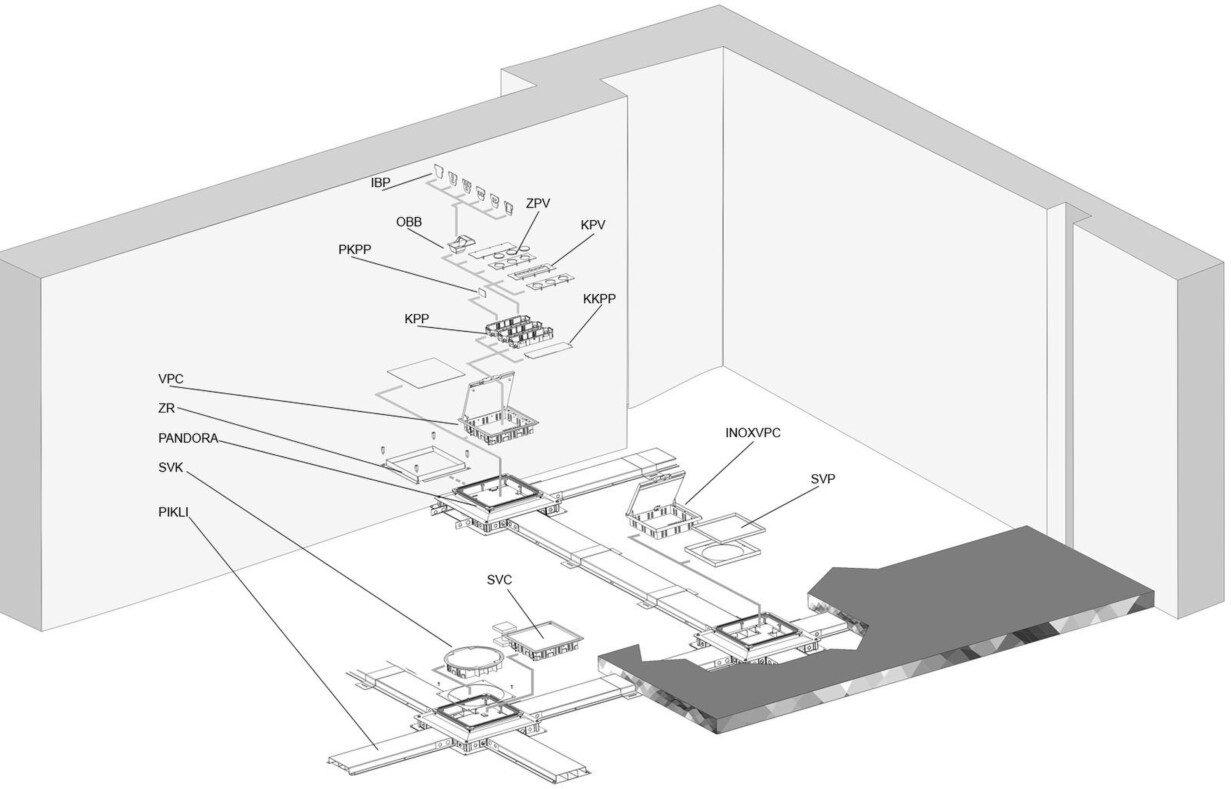

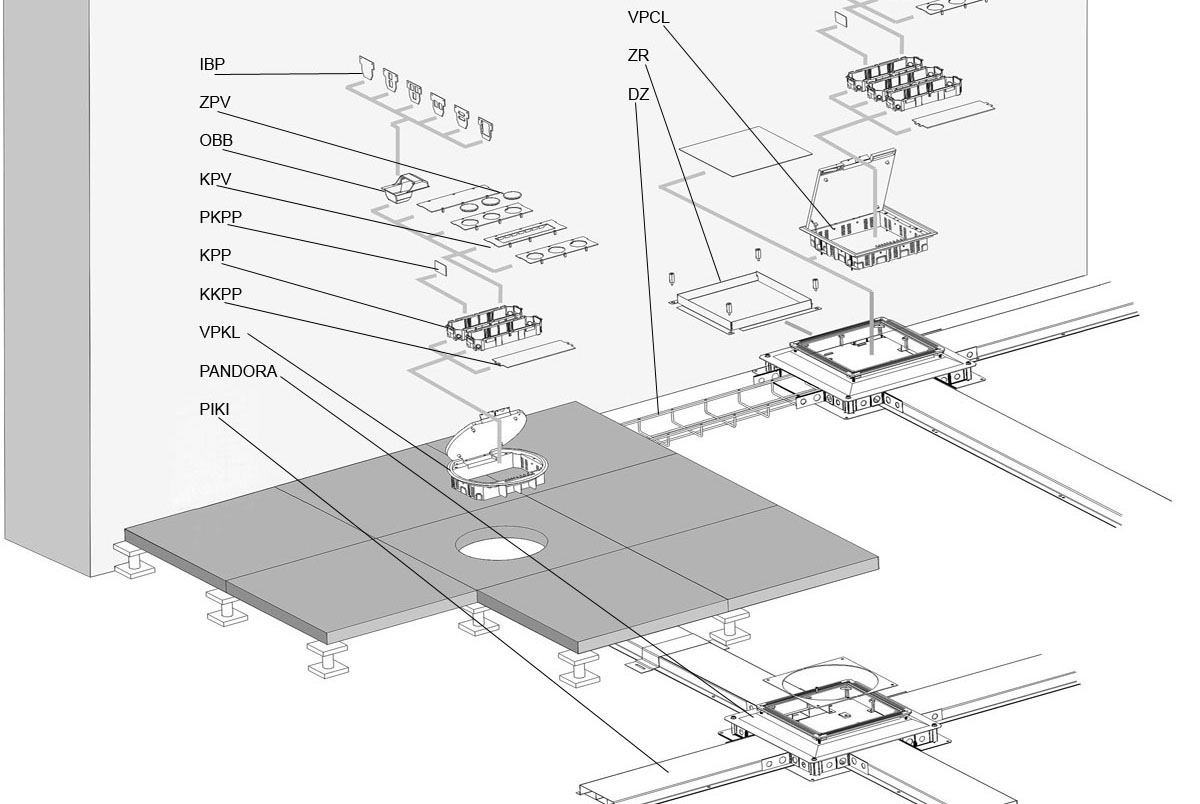

Основные элементы системы KOPOBOX
Система элементов KOPOBOX для бетонного пола

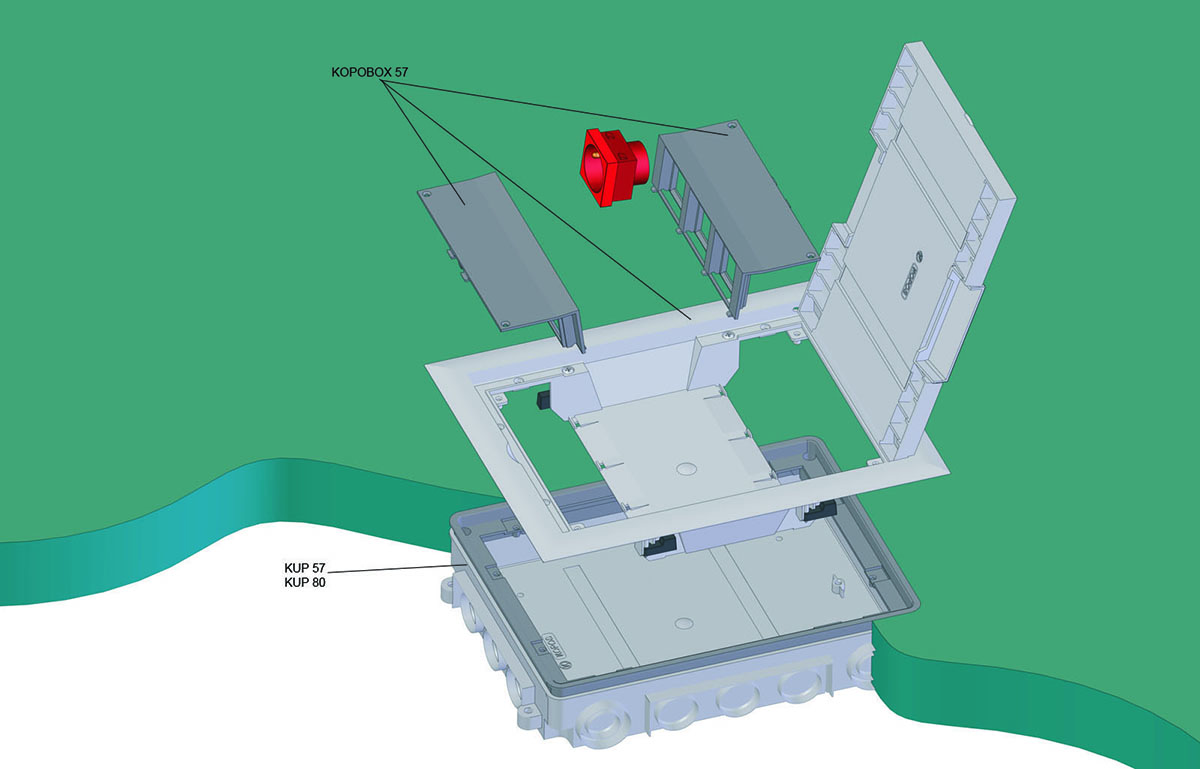

KOROBOX 57 для установки в бетонный пол

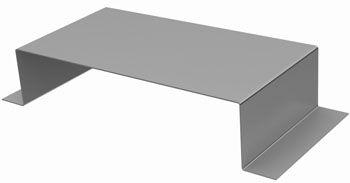

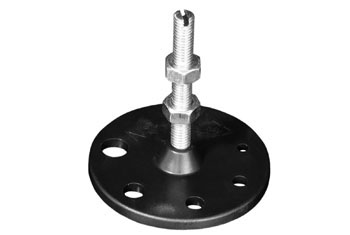

Полный комплект напольных коробок, состоящий из KOPOBOX 57 и KUP 57 или KUP 80 предназначен для установки модульных приборов 45 x 45 мм. Напольная коробка KUP 57 предназначена для бетонного пола толщиной от 57 мм до 75 мм, KUP 80 для бетонного пола толщиной от 80 мм до 95 мм. Коробку необходимо прикрепить к основанию. Требуемую высоту можно отрегулировать с помощью болтов по углам коробки в диапазоне от 57 мм до 75 мм (KUP 57) или от 80 мм до 95 мм (KUP 80). В случае если слой бетона будет выше чем 75 мм (KUP 57) или 95 мм (KUP 80) необходимо использовать нивелирующий комплект SN прикрепленный к материалу основания. Он позволяет увеличить высоту коробки - на 35 мм.
Коробки приспособлены для установки электромонтажных трубок. Отверстия можно сделать с помощью многопозиционного сверла. Отдельные вводы, включая внутреннюю вставку необходимо уплотнить герметиком для предотвращения попадания бетона. Во время бетонирования необходимо использовать защитный щит (составная часть упаковки KUP) для предотвращения залива коробки бетонной смесью.
После затвердения бетонной смеси и устранения защитного щита на напольную коробку KUP устанавливается рама напольной коробки KOPOBOX 57. На раму устанавливаются держатели приборов, и проводится электромонтаж модульных приборов.
Крышка напольной рамы предназначена для напольного покрытия с макс. толщиной 7 мм. С учетом степени защиты (IP 30) коробка не предназначена для влажной уборки. Рекомендуемые напольные покрытия - ковры или ламинат.

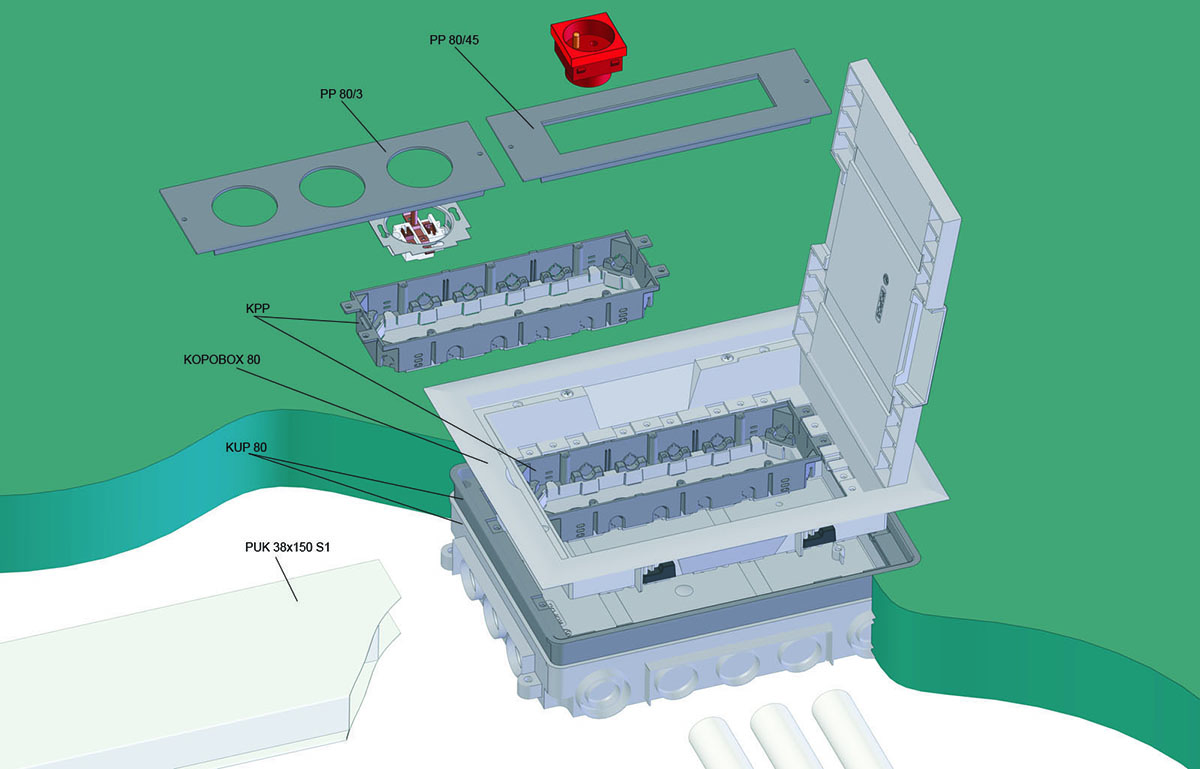

KOROBOX 80 для установки в бетонный пол
Полный комплект напольных коробок, состоящий из KOPOBOX 80 и KUP 80 предназначен для установки классических и модульных приборах. Выбор типа приборной рамки определяется типом устанавливаемых приборов. Соединительные лапки (предназначены для установки в двойные полы) при установке рамы KOPOBOX 80 в коробку KUP 80 не используются.

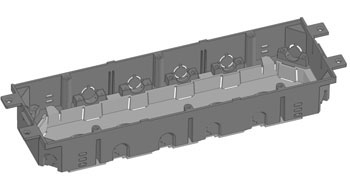

Напольная коробка KUP 80 предназначена для бетонного пола толщиной от 80 мм до 95 мм. Коробку  необходимо прикрепить к материалу основания. Требуемую высоту можно отрегулировать с помощью болтов по углам коробки в диапазоне от 80 мм до 95 мм. В случае если слой бетона будет выше чем 95 мм необходимо использовать нивелирующий комплект SN закрепленный к материалу основания. Он позволяет увеличить высоту коробки на 35 мм. KUP 80 приспособлена для установки электромонтажных трубок. Отверстия можно сделать с помощью многопозиционного сверла. Отдельные вводы, включая внутреннюю вставку, необходимо уплотнить герметиками для предотвращения проникновения бетона. Во время бетонирования необходимо использовать защитный щит (является составной частью упаковки KUP 80) для предотвращения заливания коробки бетонной смесью. После затвердения бетонной смеси и устранения защитного щита на напольную коробку KUP 80 устанавливается рама напольной коробки KOPOBOX 80. После этого на раму ставятся приборные коробки KPP 80. С учетом вида применяемых приборов коробки оснащаются соответствующим типом приборной рамки PP 80.

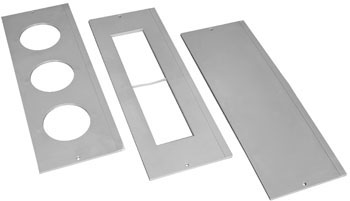

Модульные приборы: возможная комбинация: KPP 80 + PP 80/45,  или прямая установка PP 80/45, при одновременном использовании перегородки PKUP.
Классические приборы:  установка на KPP 80 + PP 80/3, для пустых монтажных отверстий используйте заглушки ZPP.
Крышка напольной рамы предназначена для напольного покрытия с макс. толщиной 7 мм. Необходимо учитывать, что степень защиты (IP 30) коробки не предназначена для влажной уборки. Рекомендуемые напольные покрытия ковры или ламинат.
Система элементов KOPOBOX для двухслойного пола

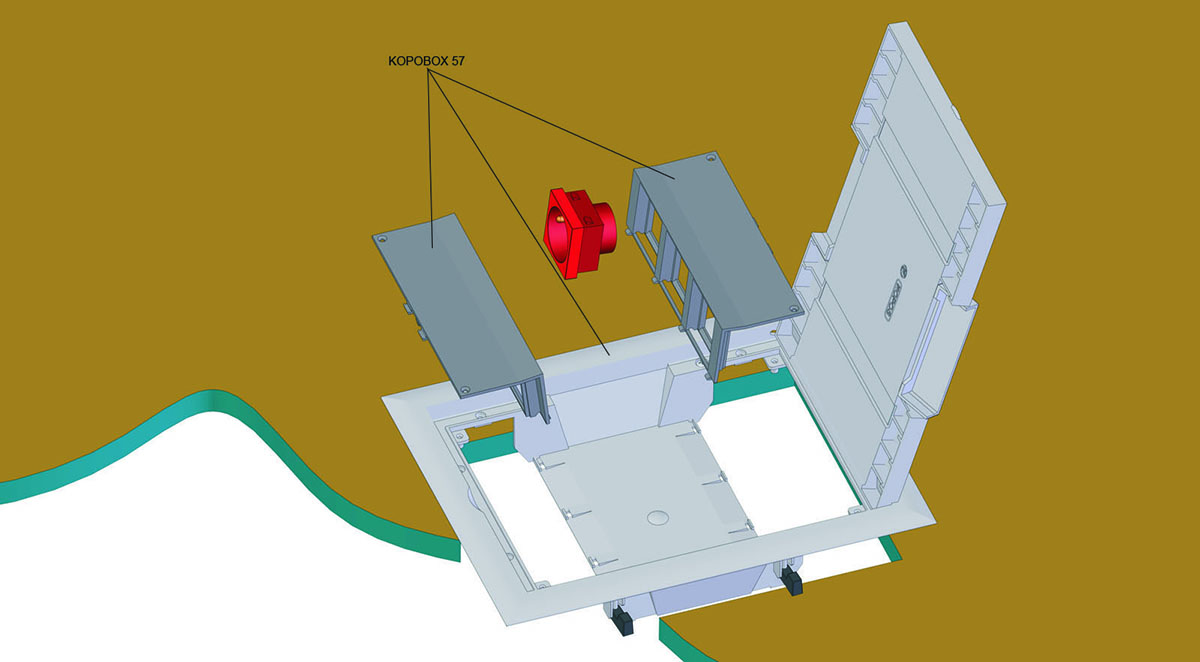

KOROBOX 57 для установки в двухслойные полы
Система KOPOBOX 57 предназначена для установки модульных приборов 45 x 45.  Установка системы классических приборов на данную раму невозможна.
KOPOBOX 57 Позволяет проводить установку на полы уже от глубины 56 мм. Приборная рамка для модульных приборов является составной частью рамы KOPOBOX 57, и нет необходимости заказывать ее отдельно. Перед установкой уместно вынуть крышку и приборную рамку из собственной рамы. Это упростит установку рамы на полы.
Бумажный шаблон в упаковке рамы предназначен для маркировки и последующего формирования отверстий в полу. Внутренний перфорированный шаблон позволяет вырезать напольные покрытия по крышке рамы.
Вставленная рама фиксируется поворачиванием болтов лапок - лапки прочно прижмут раму к полу. После установки приборной рамки проводится электромонтаж модульных приборов.
Крышка устанавливается на напольное покрытие с макс. толщиной 7 мм. С учетом степени защиты (IP 30) коробка не предназначена для влажной уборки. Рекомендуемые напольные покрытия - ковры или ламинат.

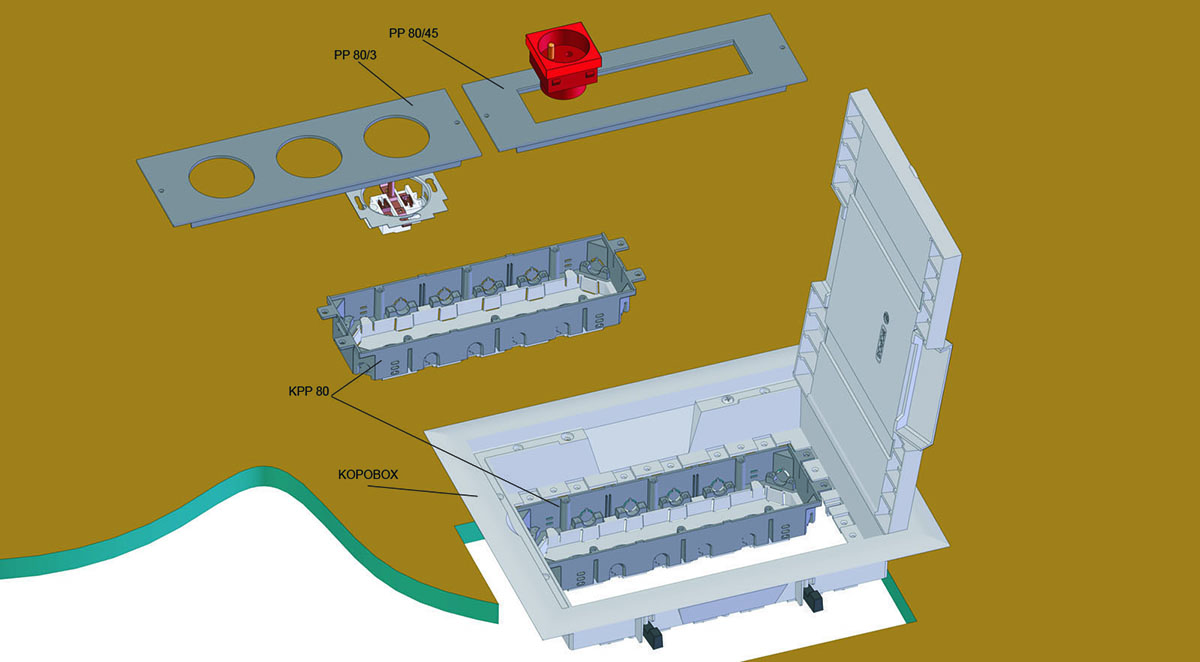

KOPOBOX 80 позволяет проводить установку классических и модульных приборов можно использовать для полов глубиной от 78 мм. К раме KOPOBOX 80 необходимо заказать приборные рамки в зависимости от избранного типа прибора.
Перед установкой уместно вынуть крышку из собственной рамы. Это позволит провести простую установку рамы в пол и монтаж последующей электрической системы. Бумажный шаблон в упаковке рамы предназначен для обозначения и последующего формирования отверстий в полу. Внутренний перфорированный шаблон позволяет вырезание напольного покрытия по крышке рамы. Встроенная рама фиксируется поворачиванием болтов - лапки прочно прижимают раму к полу. Коробки KPP 80 вкладываются в раму, кабели с помощью скоб (составная часть упаковки) фиксируются для предотвращения механической нагрузки. На коробки KPP 80 устанавливаются в зависимости от вида избранных приборов приборные рамки и проводится подключение приборов.
На крышку устанавливается напольное покрытие с макс. толщиной 7 мм. С учетом степени защиты (IP 30) коробка не предназначена для влажной уборки. Рекомендуемые напольные покрытия - ковры или ламинат.
Модульные приборы:
- используются KPP 80 + PP 80/45,
- монтаж прямо на PP 80/45, при одновременном использовании перегородки PKUP.
Классические приборы:
- используются KPP 80 + PP 80/3, на пустые монтажные отверстия заглушки ZPP.
