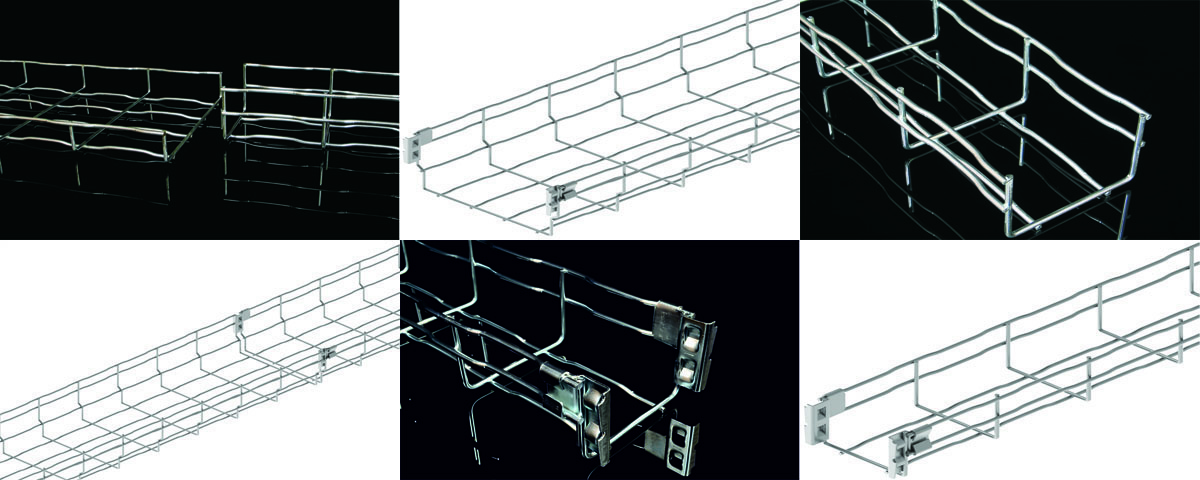

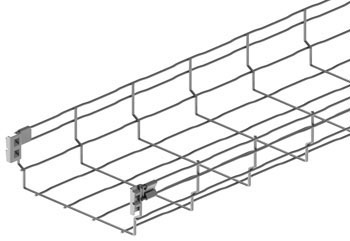

Проволочные кабельные лотки
Стандартная длина проволочных лотков 3 метра.
Лотки имеют сетчатое дно, размеры ячеек: 50х100 мм кроме DZ 60х60, INOXDZ 60х60.
Проволочные лотки соединяются соединительным комплектом DZS/B.

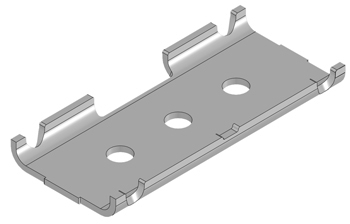

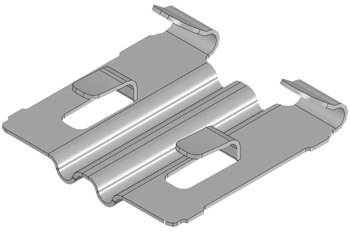

Лотки с высотой борта 60 и 110 мм можно соединить соединителем быстрой фиксации DZRS/B или с помощью соединительной арматуры DZSP/B.
Все проволочные лотки с одного конца оснащены соединениями, до 200 мм на бортах и от 300 мм – на бортах и дне лотка.
Для обеспечения вентиляции кабеля рекомендуется соблюдать расстояние 250 мм между лотками и 20 мм от стены.
Проволочные лотки из нержавеющей стали изготавливаются из стали марки AISI 304.

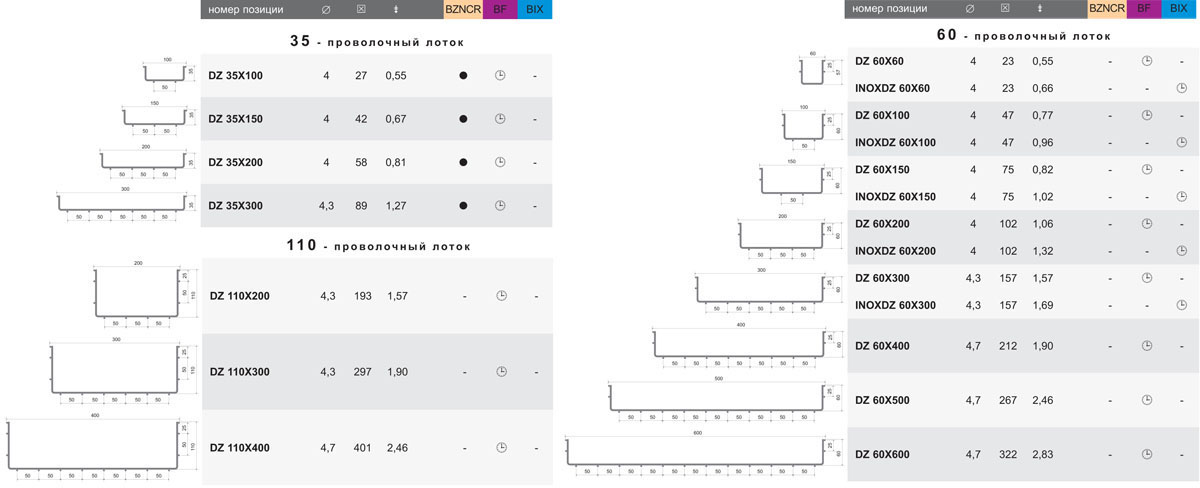

Размеры проволочных лотков KOPOS
Допустимые нагрузки проволочных лотков KOPOS

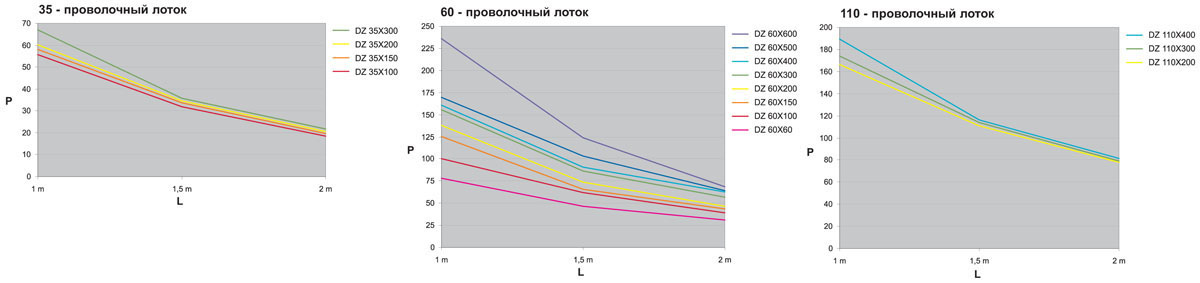

На графике указана максимальная допустимая равномерно распределенная нагрузка лотков в зависимости от расстояния между опорами.
L = расстояние между опорами (м)
P = допустимая равномерно распределенная нагрузка (вес кг/м)
D = деформация (мм)

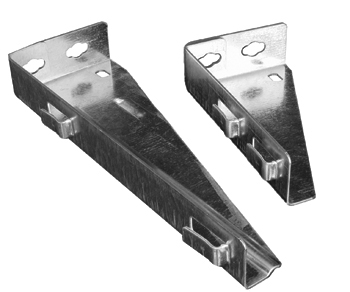

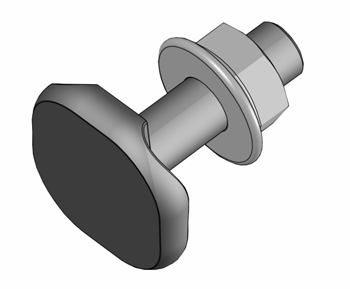

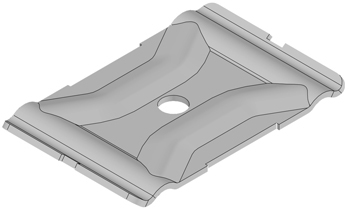

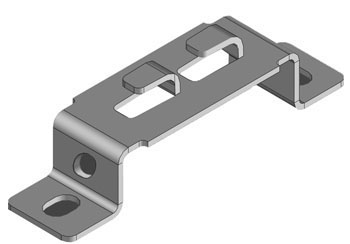

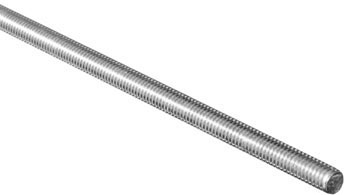

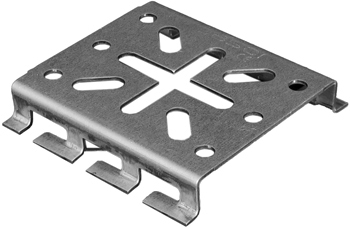

Основные элементы проволочных лотков

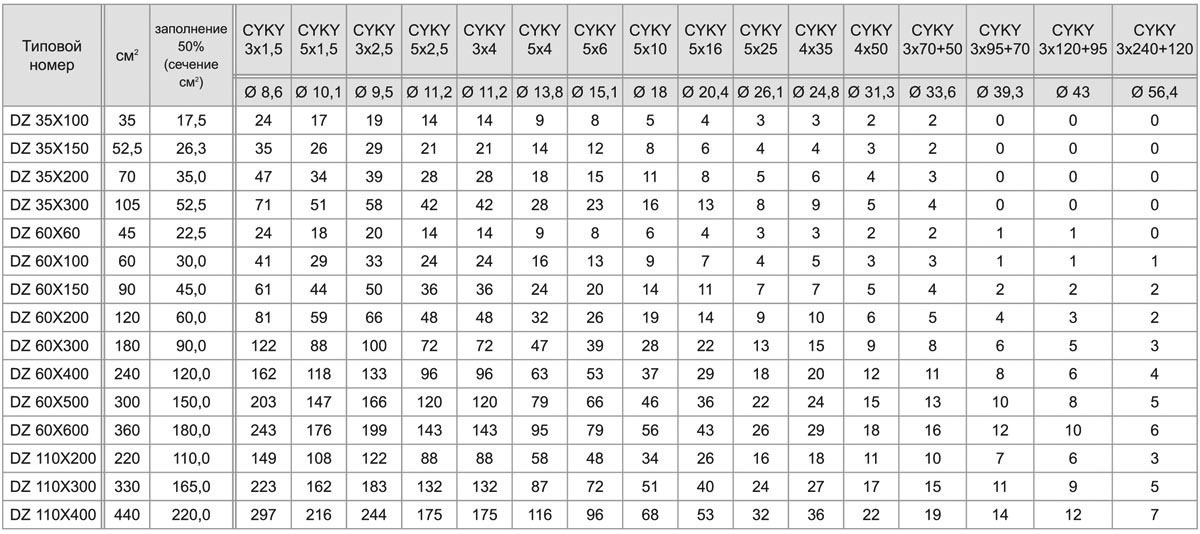

Внутреннее полезное сечение каналов
Цифры указывают количество кабелей при 50% заполнении лотков. Ориентировочные диаметры кабелей исходят от кабелей типа CYKY.
Данные получены математическим вычислением. При граничных значениях (малый лоток х большой кабель, или наоборот) нужно оценить комбинации и подобрать их учитывая технические параметры.
