Балочные зажимы
Балочный зажим с отверстием
- Ширина:
- 22–25 мм
- Вариантов:
- 3 типоразмера

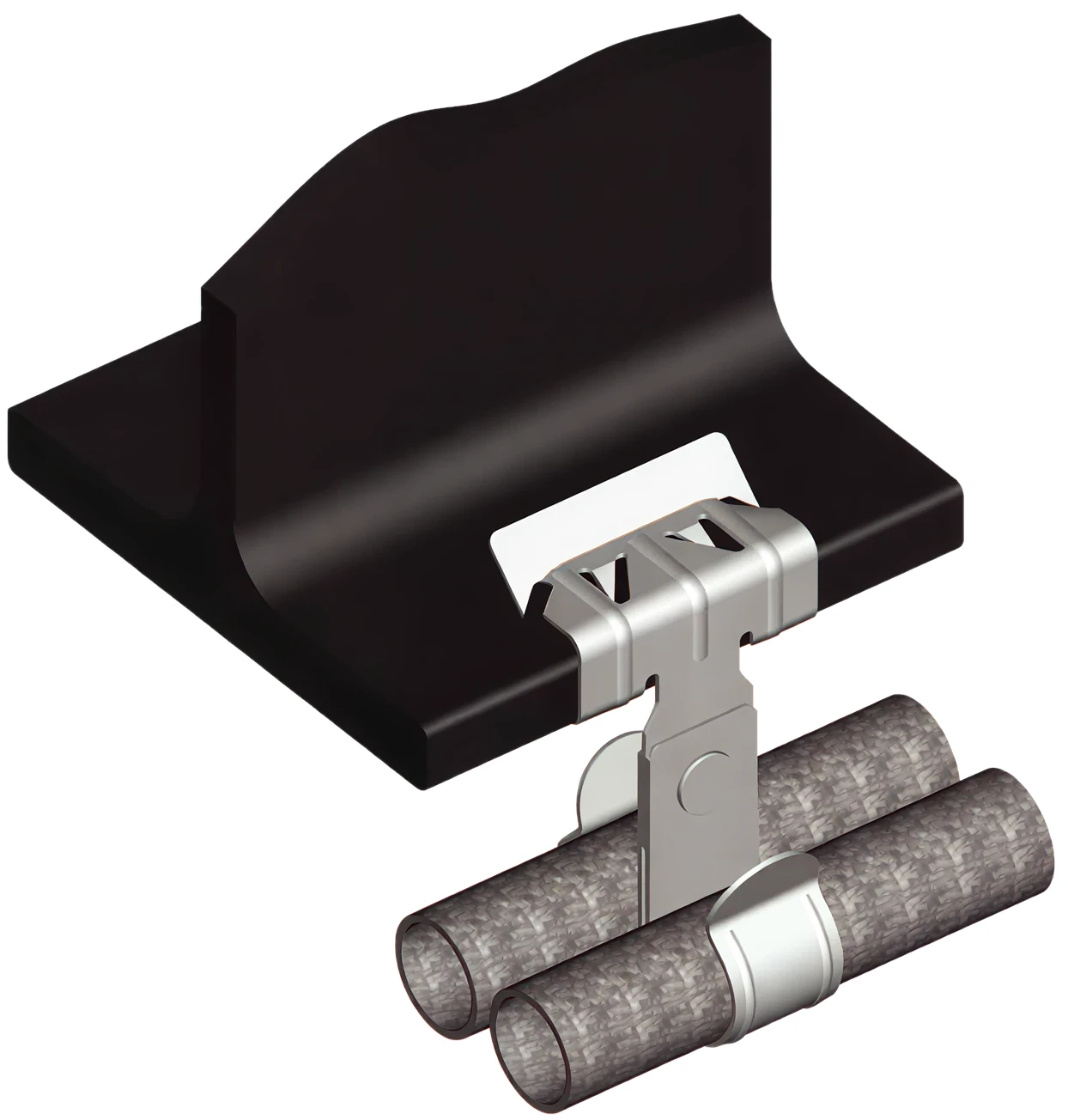

1 / 2Балочный зажим под трубу двойной
Двойной балочный зажим для фиксации труб диаметром 2–20 мм в строительных конструкциях. Предназначен для надежного монтажа трубопроводов.
- Ширина
- 22–28 мм
- Высота
- 60–83 мм
- Типоразмеров в таблице
- 9
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Изделие предназначено для крепления трубных магистралей к несущим балкам. Конструкция обеспечивает жесткую фикляцию с помощью двух пластин, что исключает смещение коммуникаций под нагрузкой. Подходит для систем водоснабжения, отопления и вентиляции в промышленных и гражданских зданиях.
При выборе учитывают диаметр трубы (диапазон A), высоту профиля балки (H) и расстояние между точками крепления или зазорами (C, D). В заявке необходимо указать артикул, соответствующий габаритам монтажа, а также количество штук в упаковке, которое варьируется от 3 до 10 единиц в зависимости от типоразмера.
Где применяется
Применяется для монтажа трубопроводов малого и среднего диаметра в каркасах зданий, на промышленных объектах и в инфраструктурных системах с использованием балочных конструкций.
Типоразмеры и артикулы
9 строк по каталогу производителя.
Показано 9 из 9
| Артикул | A, мм | B, мм | H, мм | L, мм | b, мм | C, мм | D, мм | Вес, кг/шт | Упаковка, шт |
|---|---|---|---|---|---|---|---|---|---|
| БЗ27ТД20 | 2-7 | 22 | 60 | 32 | 20 | 50 | 20 | 0,035 | 10 |
| БЗ814ТД20 | 8-14 | 28 | 71 | 44 | 20 | 55 | 20 | 0,042 | 8 |
| БЗ1520ТД20 | 15-20 | 28 | 78 | 44 | 20 | 55 | 20 | 0,044 | 8 |
| БЗ27ТД25 | 2-7 | 22 | 62 | 32 | 20 | 52 | 25 | 0,036 | 10 |
| БЗ814ТД25 | 8-14 | 28 | 73 | 44 | 20 | 56 | 25 | 0,044 | 6 |
| БЗ1520ТД25 | 15-20 | 28 | 80 | 44 | 20 | 56 | 25 | 0,047 | 6 |
| БЗ27ТД32 | 2-7 | 22 | 65 | 32 | 20 | 57 | 32 | 0,041 | 8 |
| БЗ814ТД32 | 8-14 | 28 | 76 | 44 | 20 | 60 | 32 | 0,049 | 6 |
| БЗ1520ТД32 | 15-20 | 28 | 83 | 44 | 20 | 60 | 32 | 0,063 | 3 |
