Альпарк

Проволочные кабельные лотки

Проволочный лоток — сетка из стального прутка для прокладки силовых и слаботочных кабелей внутри зданий. Кабель в нём хорошо проветривается, пыль не задерживается, острых кромок нет. Поворот или ответвление делают прямо на объекте из самого лотка, без отдельных фасонных элементов: лишние прутки вырезают кусачками и стыкуют секции соединителями.

Стандартная линейка — пруток 3,8 мм, борт 30, 50, 80 и 100 мм, оцинковка Сендзимира или порошковая окраска. Нестандартная — борт 35, 60, 85 и 110 мм в нержавеющей стали и горячем цинке. Усиленная линейка из прутка 4,8 мм — для больших нагрузок. Лотки, кронштейны и подвесы соединяются безвинтовым способом, что ускоряет монтаж трассы.

Все размерыЗапросить цену

Типоразмеры: ширина × высота × длина

68 сочетаний ширины и высоты борта из таблиц каталога. Высота — фактическая высота борта по таблице изделия (у нестандартной и усиленной линеек она больше номинала: «35-й борт» — 38 мм, «110-й» — 113 мм).

Ширина × высота, ммИзделие и длина секции, мм
60 × 30
60 × 50
70 × 113
77 × 52
100 × 30
100 × 38
100 × 50
100 × 63
100 × 80
100 × 88
100 × 89
100 × 100
100 × 113
120 × 113
150 × 30
150 × 38
150 × 50
150 × 63
150 × 80
150 × 88
150 × 89
150 × 100
150 × 113
200 × 30
200 × 38
200 × 50
200 × 63
200 × 80
200 × 88
200 × 89
200 × 100
200 × 113
300 × 30
300 × 38
300 × 50
300 × 63
300 × 80
300 × 88
300 × 89
300 × 100
300 × 113
400 × 30
400 × 38
400 × 50
400 × 63
400 × 80
400 × 88
400 × 89
400 × 100
400 × 113
500 × 30
500 × 38
500 × 50
500 × 63
500 × 80
500 × 88
500 × 89
500 × 100
500 × 113
600 × 30
600 × 38
600 × 50
600 × 63
600 × 80
600 × 88
600 × 89
600 × 100
600 × 113

Серии раздела

Все изделия раздела

Найдено: 32

Три линейки проволочных лотков

Отдельно — потолочный лоток шириной 70 и 120 мм: его подвешивают к потолку без кронштейнов и держателей. Торец трассы закрывают заглушкой ЗЛП.

  • стандартная — пруток 3,8 мм, борт 30, 50, 80 и 100 мм, ширина 60–600 мм, секция 3000 мм; оцинковка по Сендзимиру или порошковая окраска — для трасс внутри зданий;
  • нестандартная — пруток 3,8 мм, борт 35, 60, 85 и 110 мм (фактически 38–113 мм), ширина 77–600 мм, секция 3008 мм; горячий цинк, нержавеющая сталь AISI 304 или окраска — для влажных и агрессивных сред;

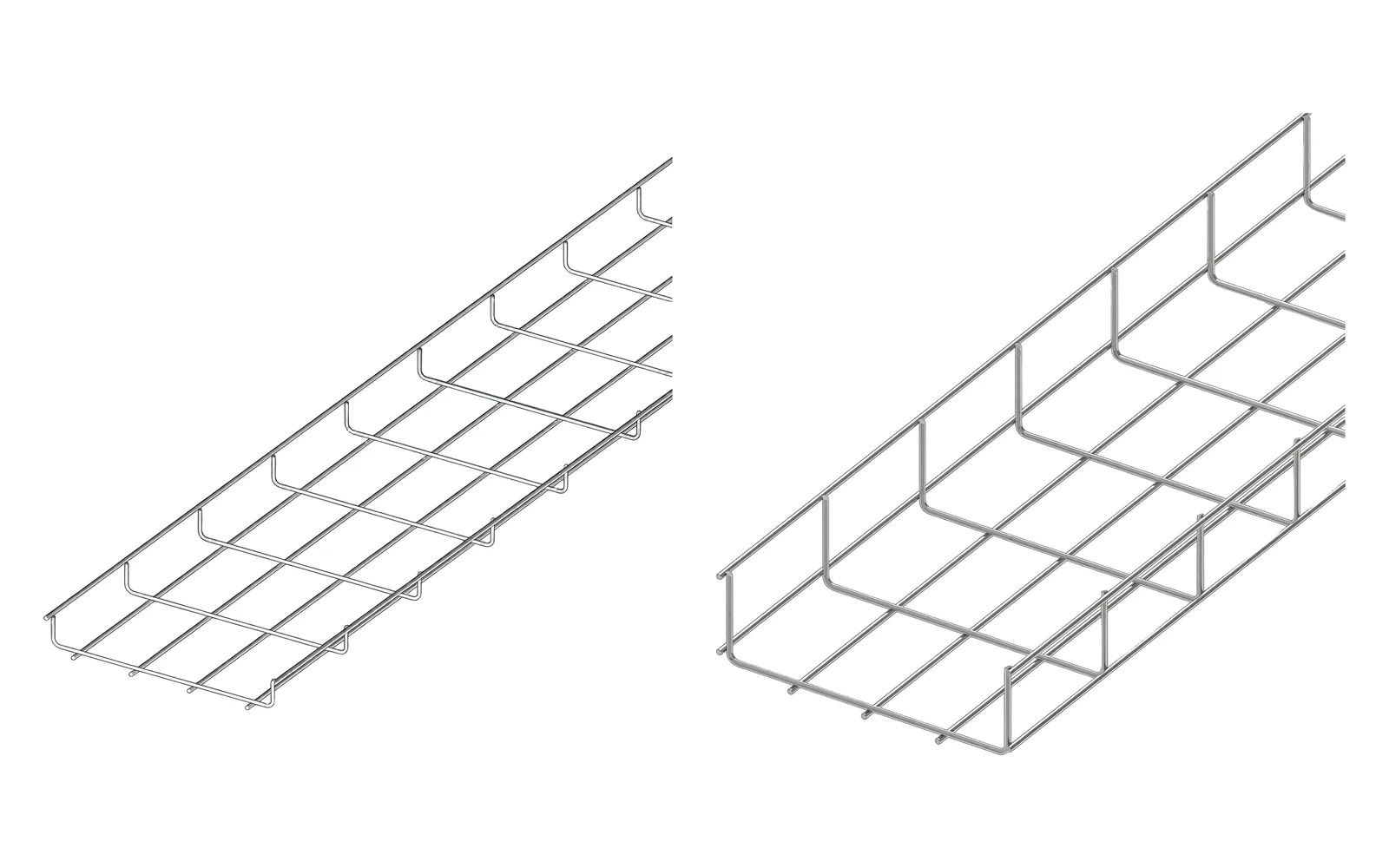

  • усиленная — пруток 4,8 мм, борт 35, 60, 85 и 100 мм, ширина 77–600 мм, секция 3008 мм; все четыре исполнения — для трасс с большой нагрузкой.

Чем удобен проволочный лоток

Через сетку воздух свободно проходит вдоль кабеля, пыль и грязь не задерживаются, кабели видны по всей длине — трассу легко осмотреть и дополнить. Острых углов и кромок у прутка нет, поэтому изоляция не страдает ни при монтаже, ни при протяжке кабеля.

Лотки и аксессуары прошли испытания на сейсмостойкость по ГОСТ 30546.1-98 и ГОСТ 30546.2-98 и рекомендованы для районов с сейсмичностью до 9 баллов. Система соответствует ГОСТ Р 53316-2021 — работоспособность в условиях пожара сохраняется 90 минут, есть добровольный сертификат для огнестойких кабельных линий.

Монтаж без фасонных секций

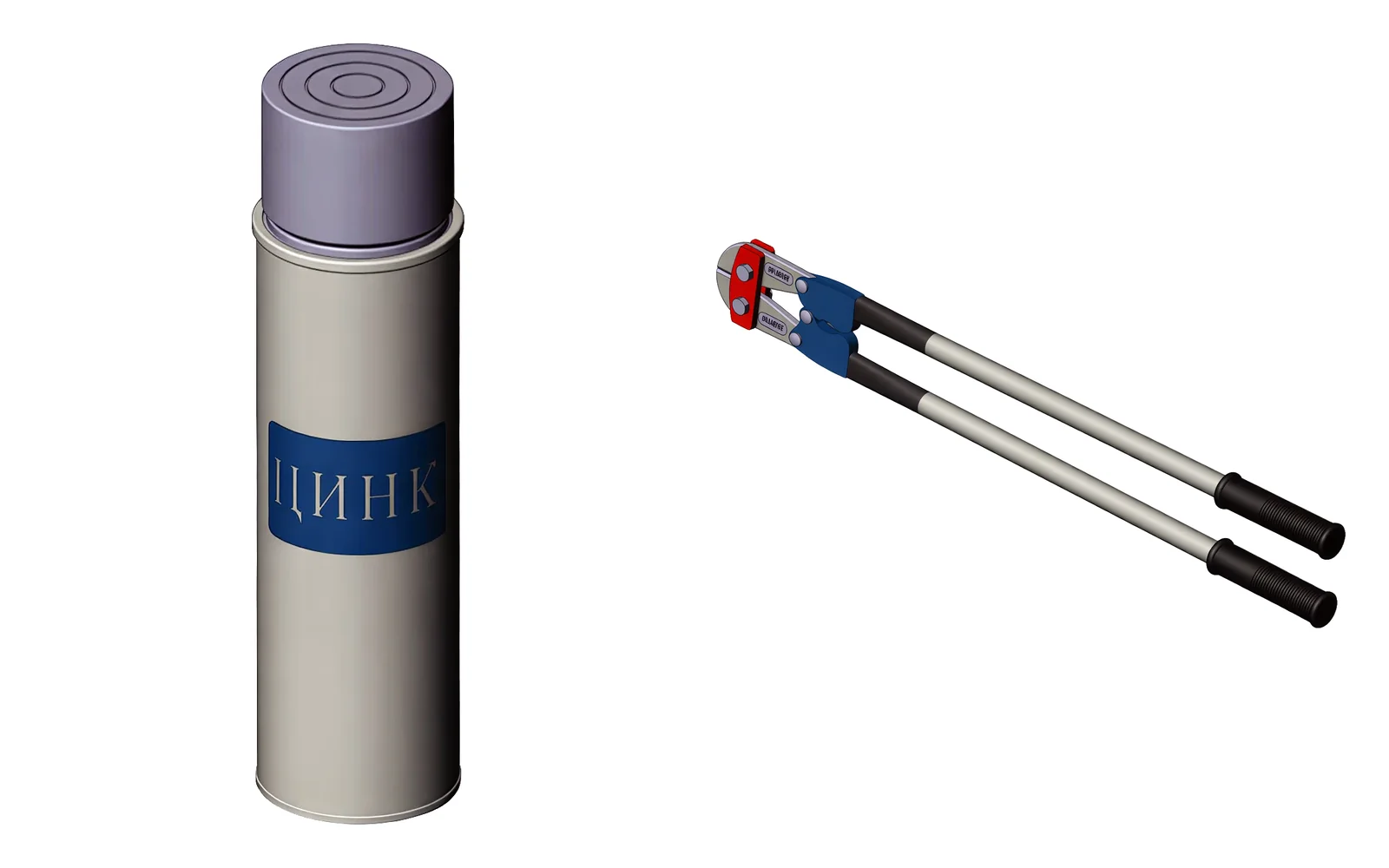

Повороты на 90° и 45°, радиусные повороты, перепады высот, сужения и Т-ответвления делают из прямых секций: лишние прутки вырезают кусачками, а стык собирают соединителями. Места реза подкрашивают цинковым спреем.

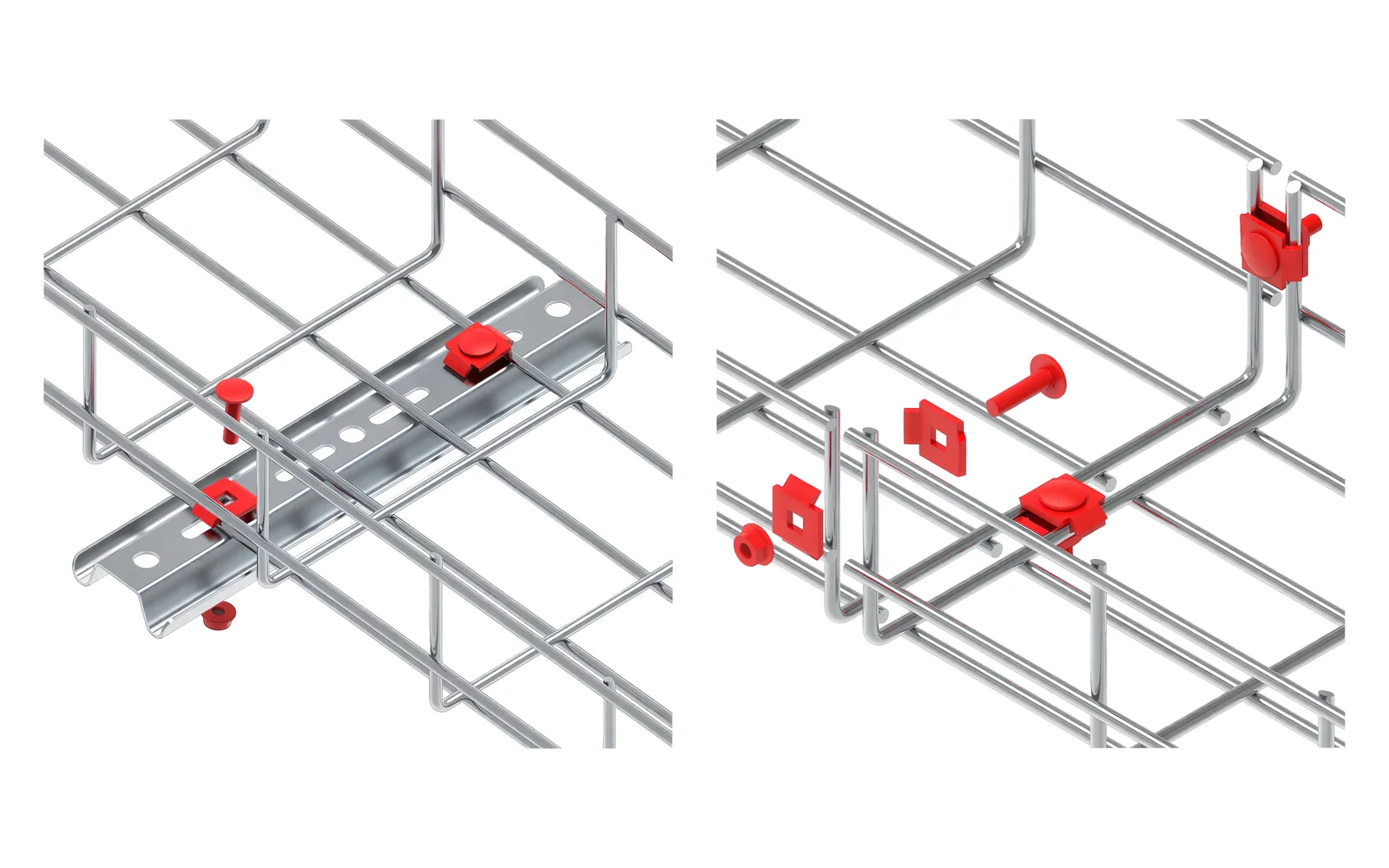

Секции стыкуют винтовыми соединителями (одинарный ВСО, двойной ВСД) или безвинтовым БС — аналогом ВСД без крепежа. Для усиленного стыка и подвеса на шпильках М6–М10 есть перфорированный соединитель ПС. К стене и потолку лоток крепят кронштейнами и омега-подвесами с безвинтовым соединением, а на кронштейнах фиксируют полимерной клипсой без инструмента (для прутка до 4 мм).

Покрытие

Оцинковка по Сендзимиру (10–20 мкм, 3 класс коррозионной стойкости) — для помещений с неагрессивной средой. Горячий цинк (не менее 55 мкм, 6 класс) — для улицы и агрессивных сред. Нержавеющая сталь AISI 304 — для помещений с очень высокой влажностью, пищевых и химических производств. Порошковая окраска (не менее 70 мкм, цвет по RAL) — для улицы и влажных помещений, а также там, где трасса на виду.

Как подобрать размер

В таблице каждого изделия есть колонка «Сечение S» — площадь поперечного сечения лотка. По ПУЭ при горизонтальной прокладке в лотках с открываемыми крышками кабель может занимать до 40 % сечения. Площадь кабеля считают как квадрат его наружного диаметра, складывают по всем кабелям и сравнивают с 40 % от S. Пример расчёта — в статье «Сколько кабеля помещается в лоток».

Под нагрузку смотрите линейку: при большом весе кабеля на метр или редких опорах берите усиленный лоток из прутка 4,8 мм. Пришлите кабельный журнал — подберём размер, линейку и шаг опор.

Вопросы и ответы

Нужны ли для проволочного лотка повороты и тройники?
Нет. Углы, повороты, сужения и ответвления собирают из прямых секций на месте: вырезают прутки кусачками и соединяют части соединителями.
Есть ли проволочный лоток 50×50?
Самая узкая ширина в каталоге — 60 мм: лотки 60×30 и 60×50 стандартной линейки. В нестандартной и усиленной линейках узкий размер — 77×52 мм.
Какая длина секции?
3000 мм у стандартной линейки и потолочного лотка, 3008 мм у нестандартной и усиленной.
Можно ли ставить проволочные лотки на улице?
Да, в исполнении с горячим цинком, из нержавеющей стали или с порошковой окраской. Оцинковка по Сендзимиру рассчитана на помещения с неагрессивной средой.
Чем закрыть проволочный лоток?

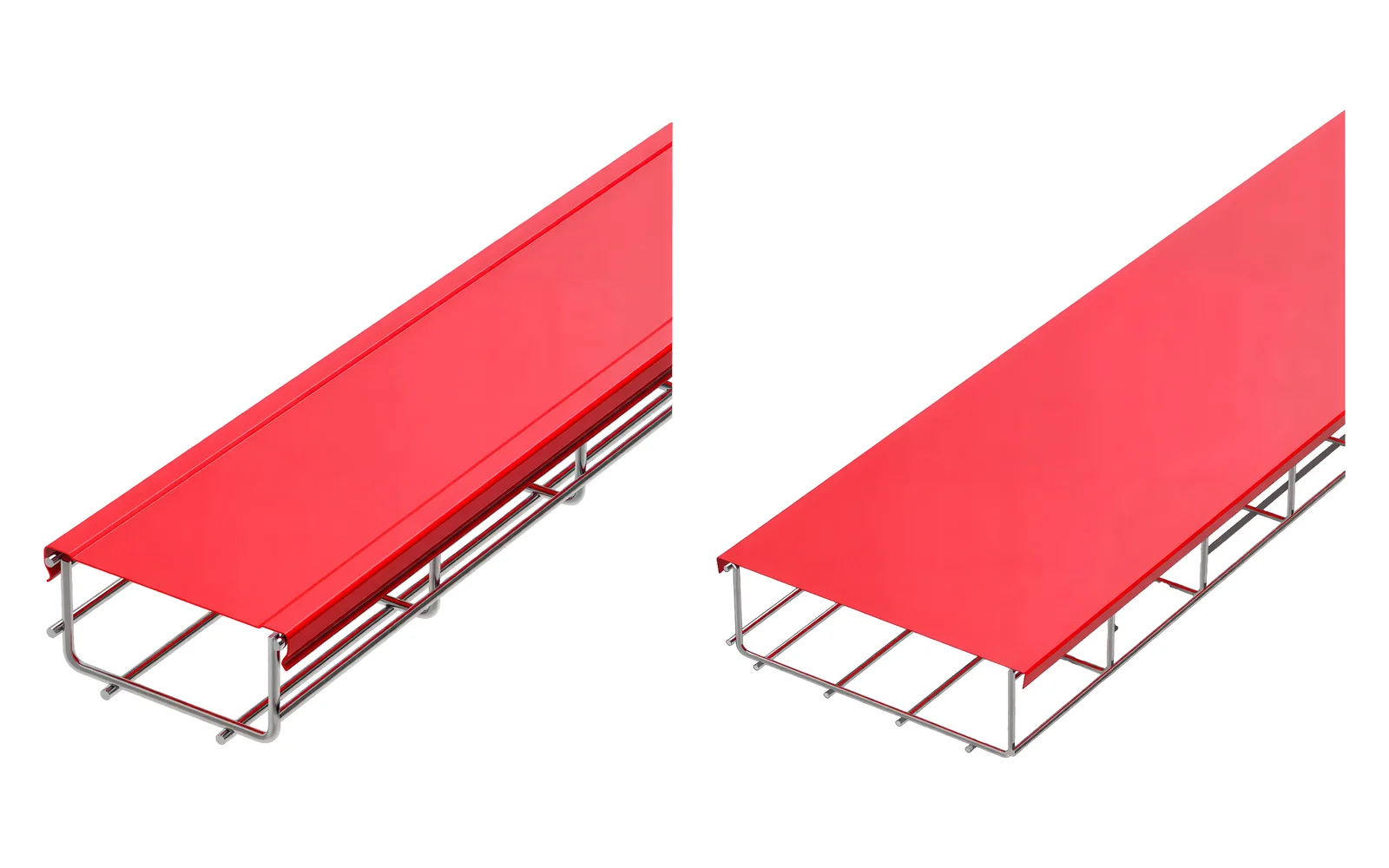

В каталоге есть универсальные крышки (в том числе из стали 1,2 мм) и перегородки для разделения силовых и слаботочных линий.
