Исполнения (покрытия) и артикул

В таблицах типоразмеров указан базовый артикул — это исполнение с оцинковкой по методу Сендзимира. Другое покрытие задаётся суффиксом через дефис: например, лоток ЛЛП802007 в горячем цинке — ЛЛП802007-ГЦ. Какие исполнения доступны для изделия, показано в его карточке.

• Оцинковка Сендзимира — лист цинкуется до изготовления изделия; для помещений с неагрессивной средой.
• Горячий цинк — готовое изделие погружают в расплав цинка, слой закрывает кромки и отверстия; для агрессивных сред и улицы.
• Термодиффузионный цинк — покрытие повторяет контур детали, толщина по классу: 10–15 мкм у метизов М6, 16–20 мкм у остальных метизов, шпилек и страт-гаек, 40–50 мкм у монтажных аксессуаров; для улицы, влажных помещений и агрессивной среды.
• Электролитический (гальванический) цинк — тонкий равномерный слой; для эксплуатации внутри помещений.
• Нержавеющая сталь AISI 304 (08Х18Н10) — для помещений с очень высокой влажностью и агрессивной средой, на улице и в промышленных зонах.
• Порошковая окраска по оцинкованной стали, цвет по RAL — для улицы и влажных помещений, когда важен цвет трассы.

Агрессивность среды по ГОСТ 9.107

Покрытие подбирают по категории коррозионной активности атмосферы. Ориентиры для помещений:

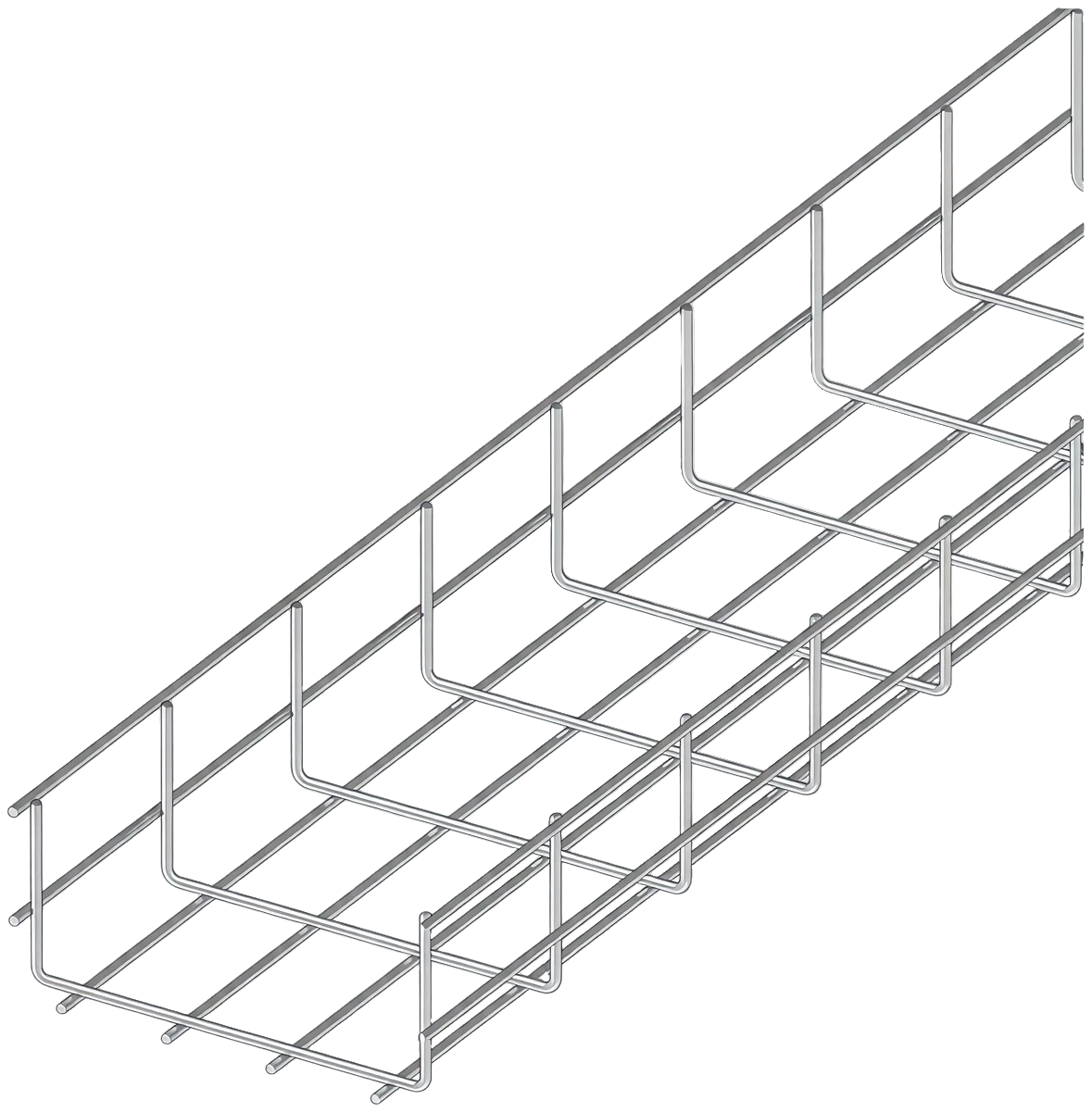

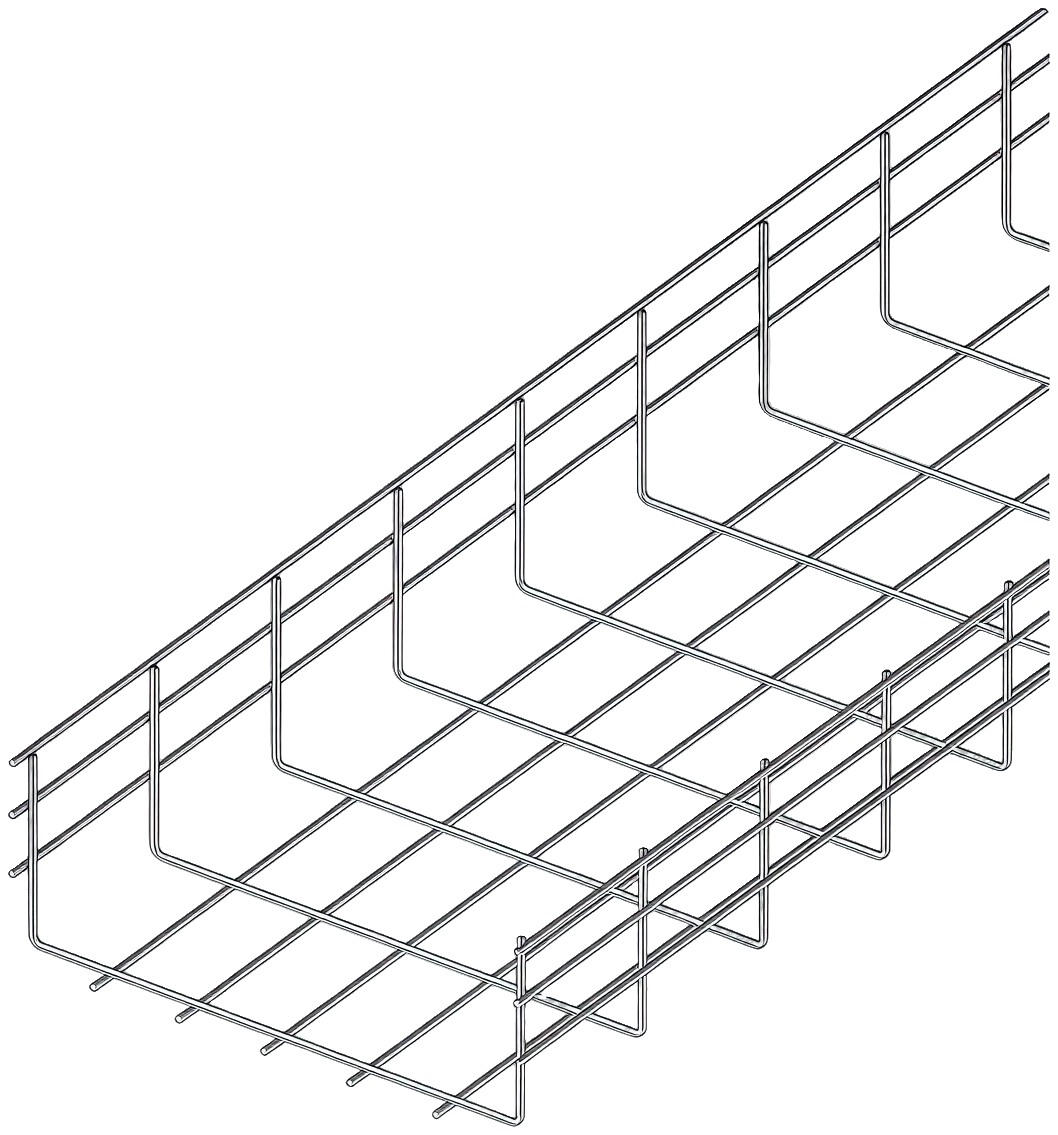

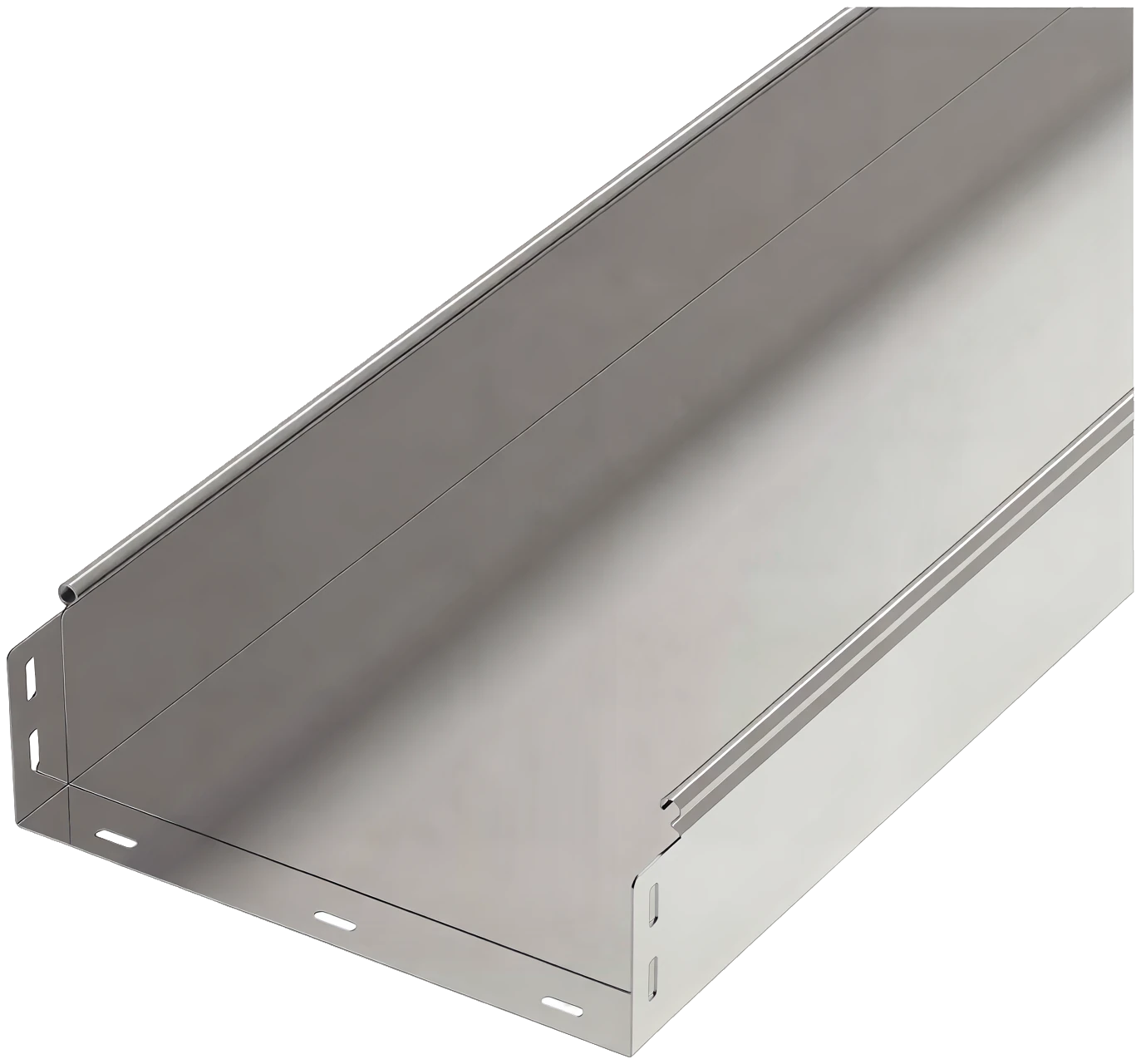

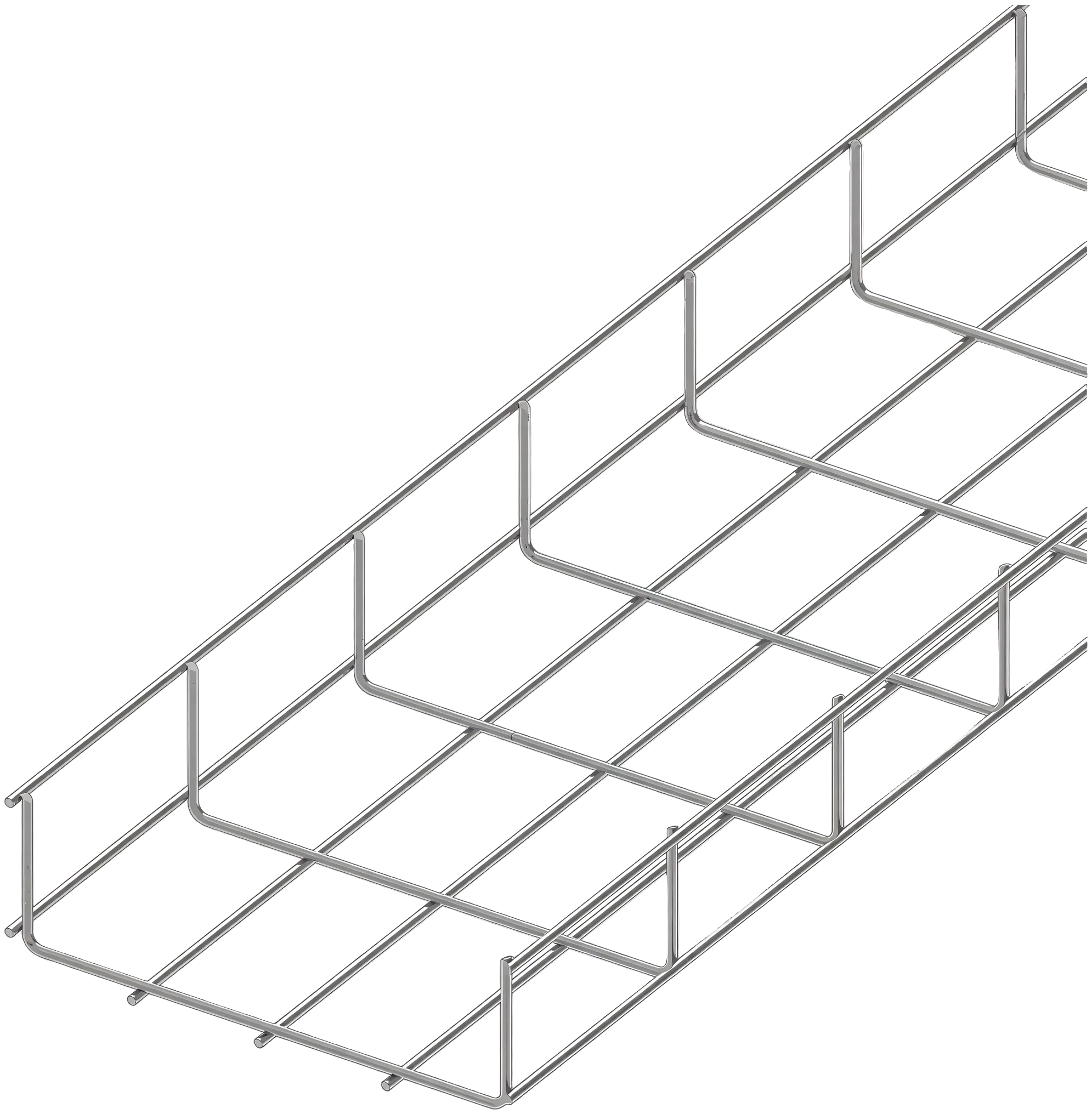

Заполнение лотка

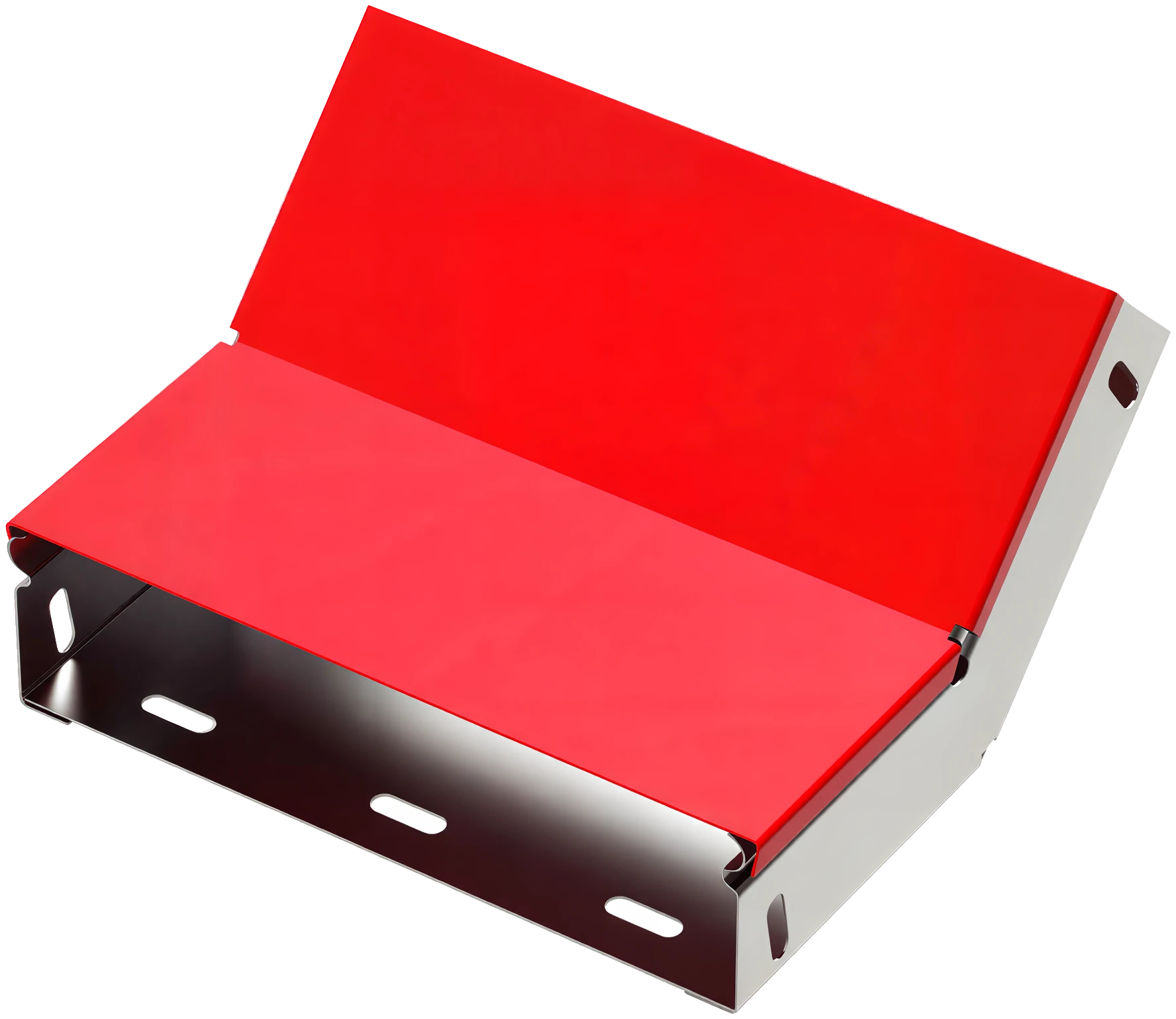

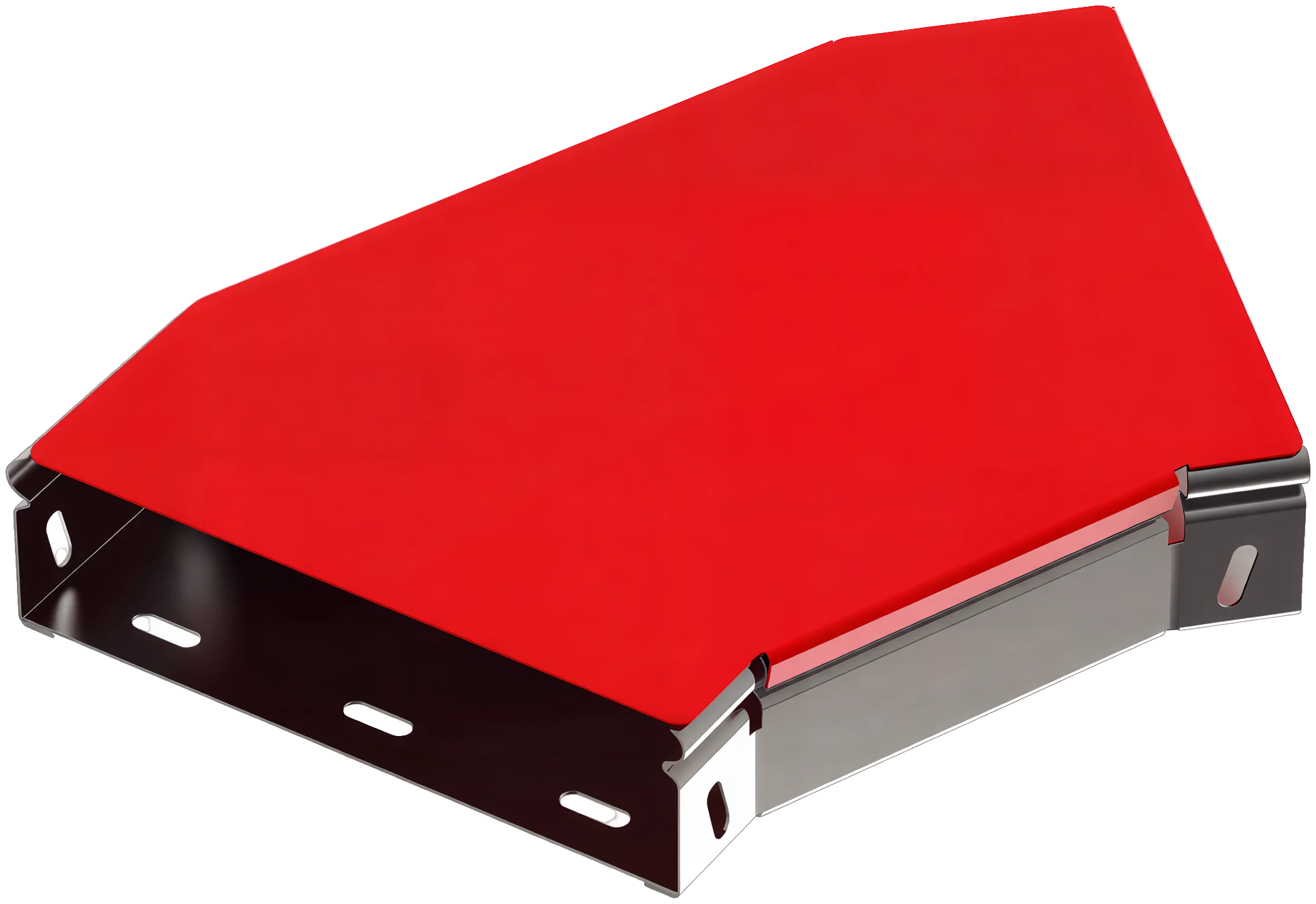

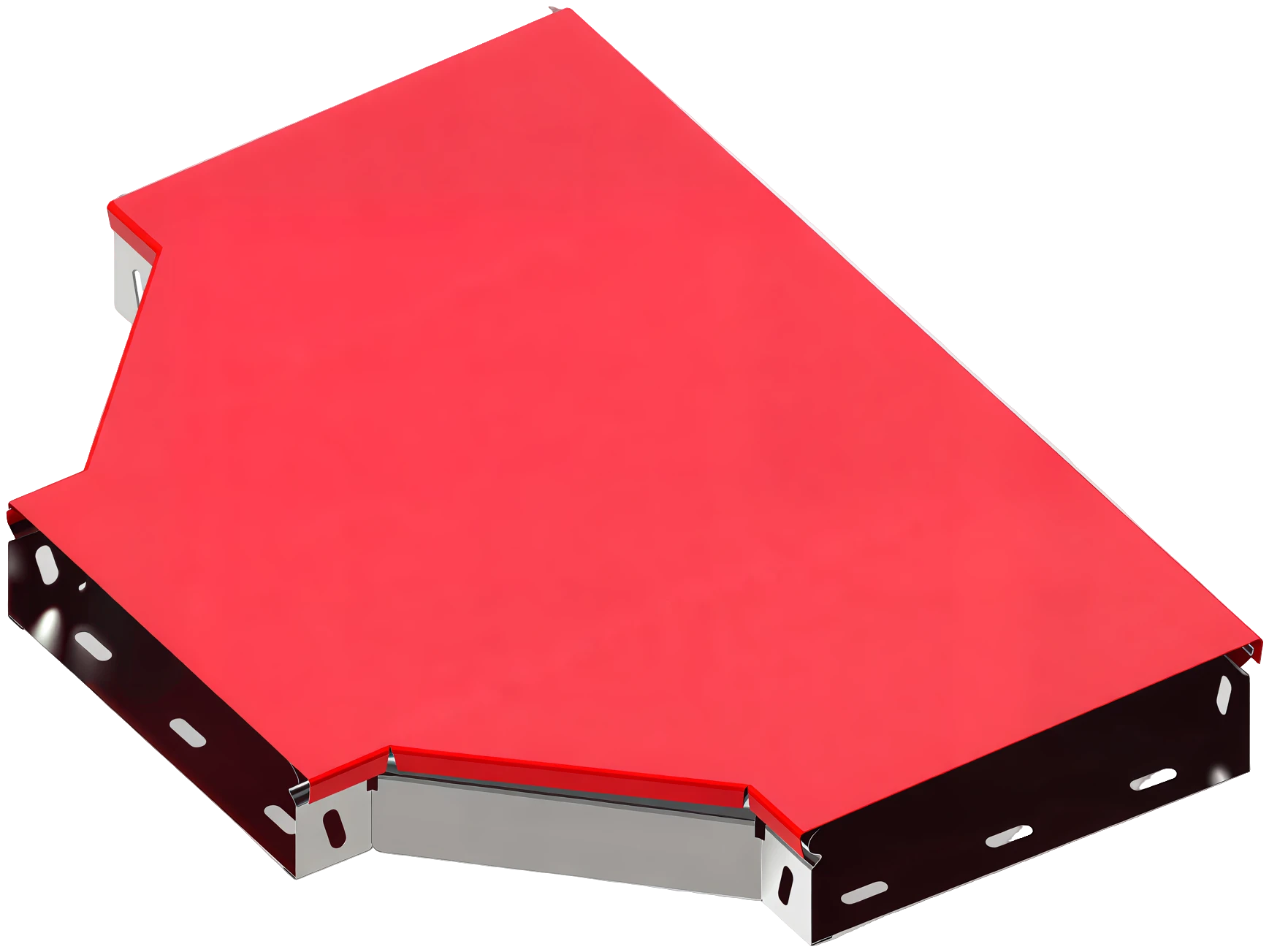

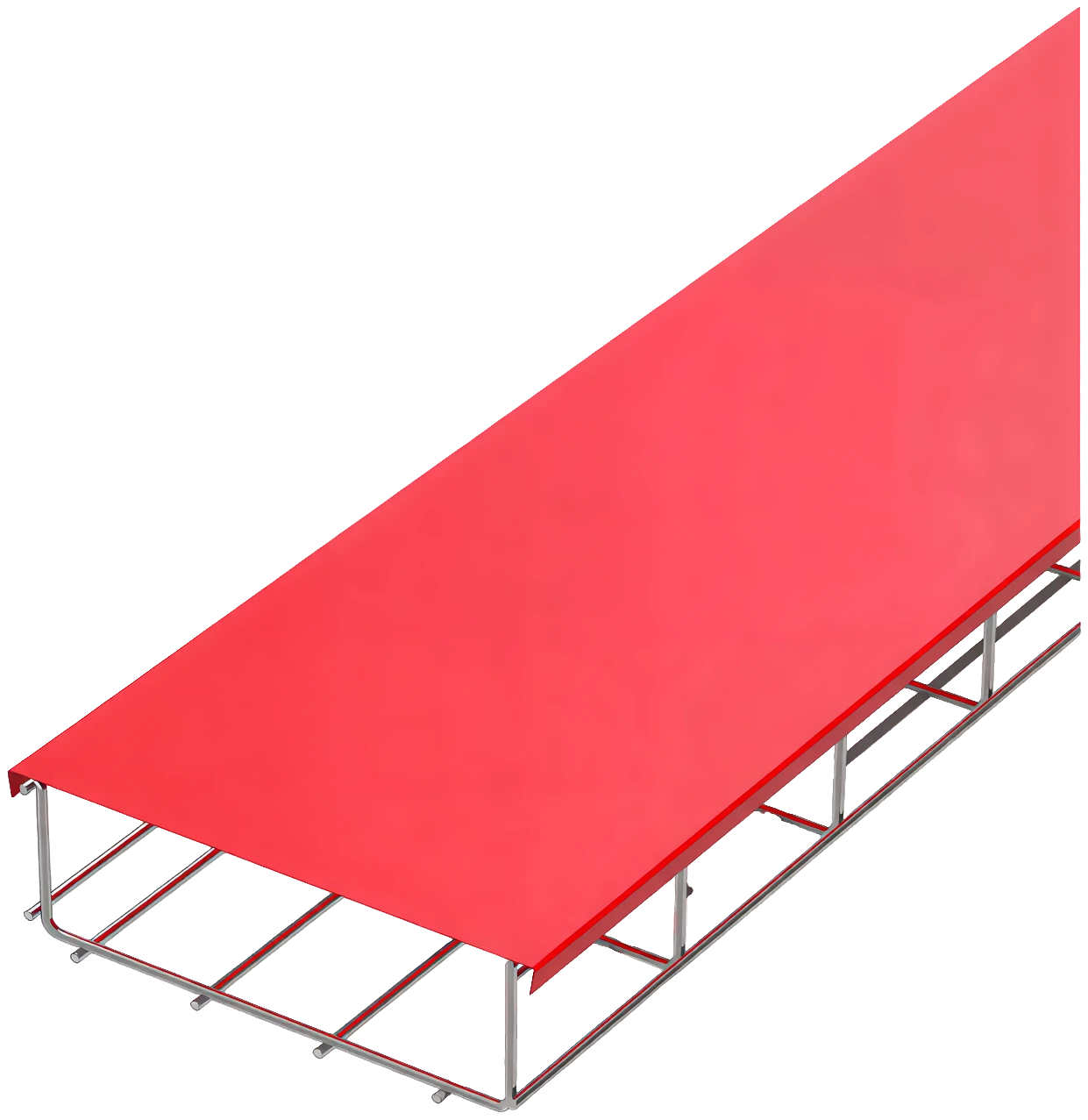

По ПУЭ (п. 2.1.61) лоток с открываемой крышкой при горизонтальной прокладке заполняют кабелем не больше чем на 40 % площади сечения. Площадь, которую занимает кабель, считают как квадрат его наружного диаметра: S = D² — так учитываются пустоты между круглыми кабелями.

Пример: у лотка 50×200 мм площадь сечения 10 000 мм², допустимая площадь кабеля — 4 000 мм². Кабель диаметром 24,4 мм занимает 24,4² ≈ 595 мм², значит, в лоток помещается 4 000 / 595 ≈ 6 таких кабелей. Колонка «Сечение S» в таблицах лотков — площадь сечения, от которой считают эти 40 %.

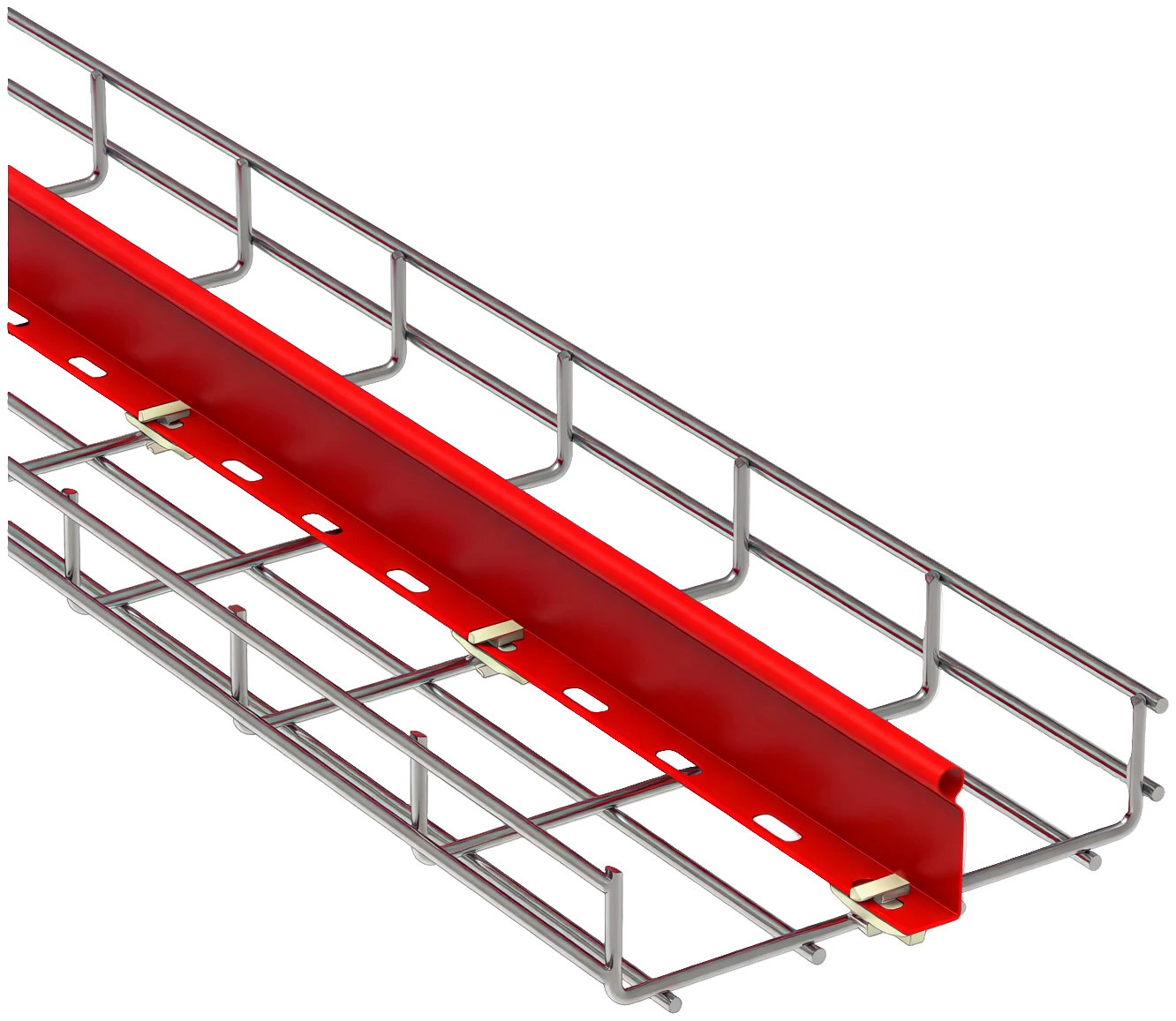

Способы укладки кабеля

• Рядами — силовые кабели и провода сечением до 16 мм² кладут в один ряд с зазором 5 мм, кабели больше 16 мм² — с зазором, равным диаметру кабеля.
• Пучками — кабели группируют в пучки с зазором 20 мм между ними, диаметр пучка — до 100 мм.
• Многослойно — контрольные и информационные кабели можно вести в несколько слоёв без промежутков.

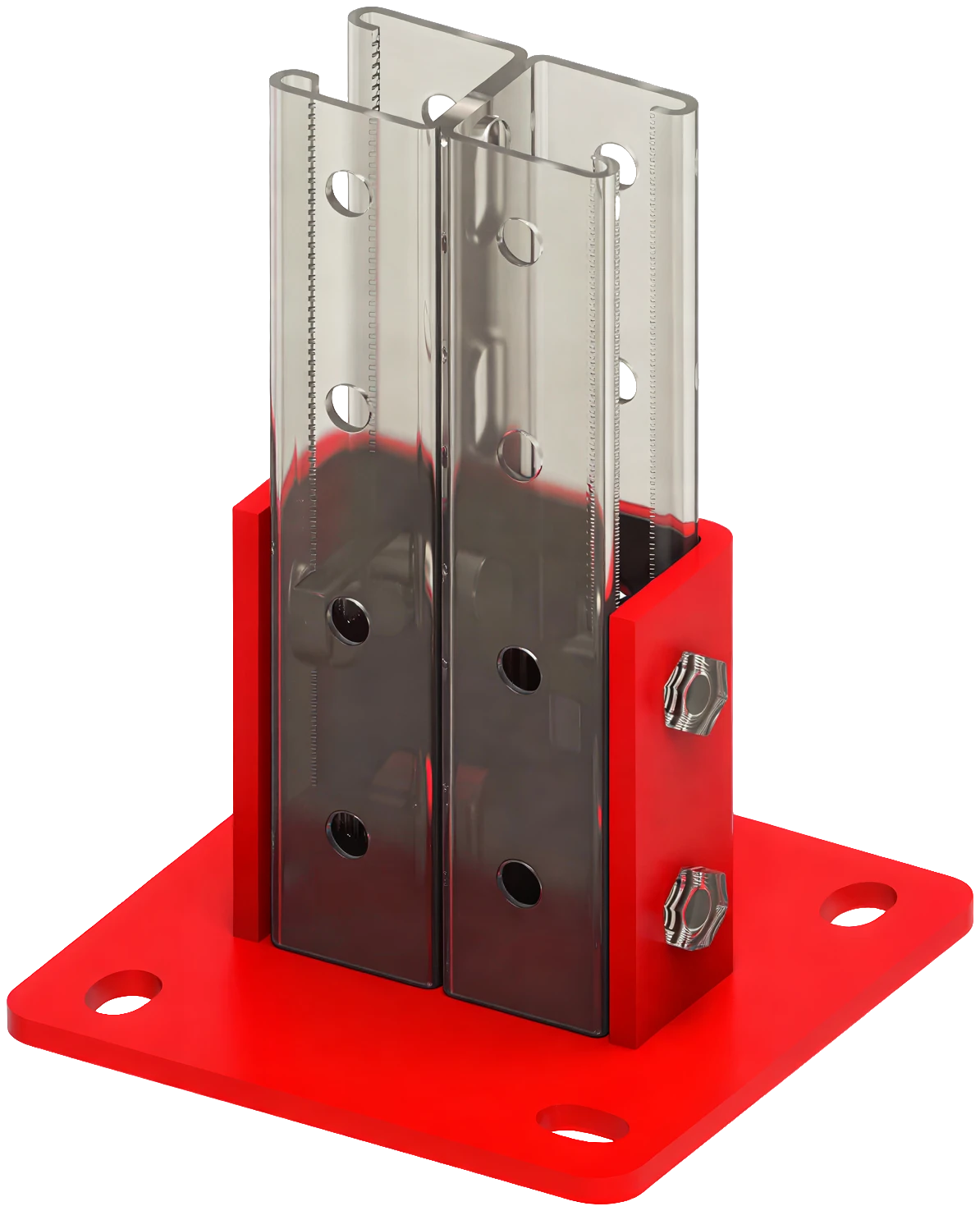

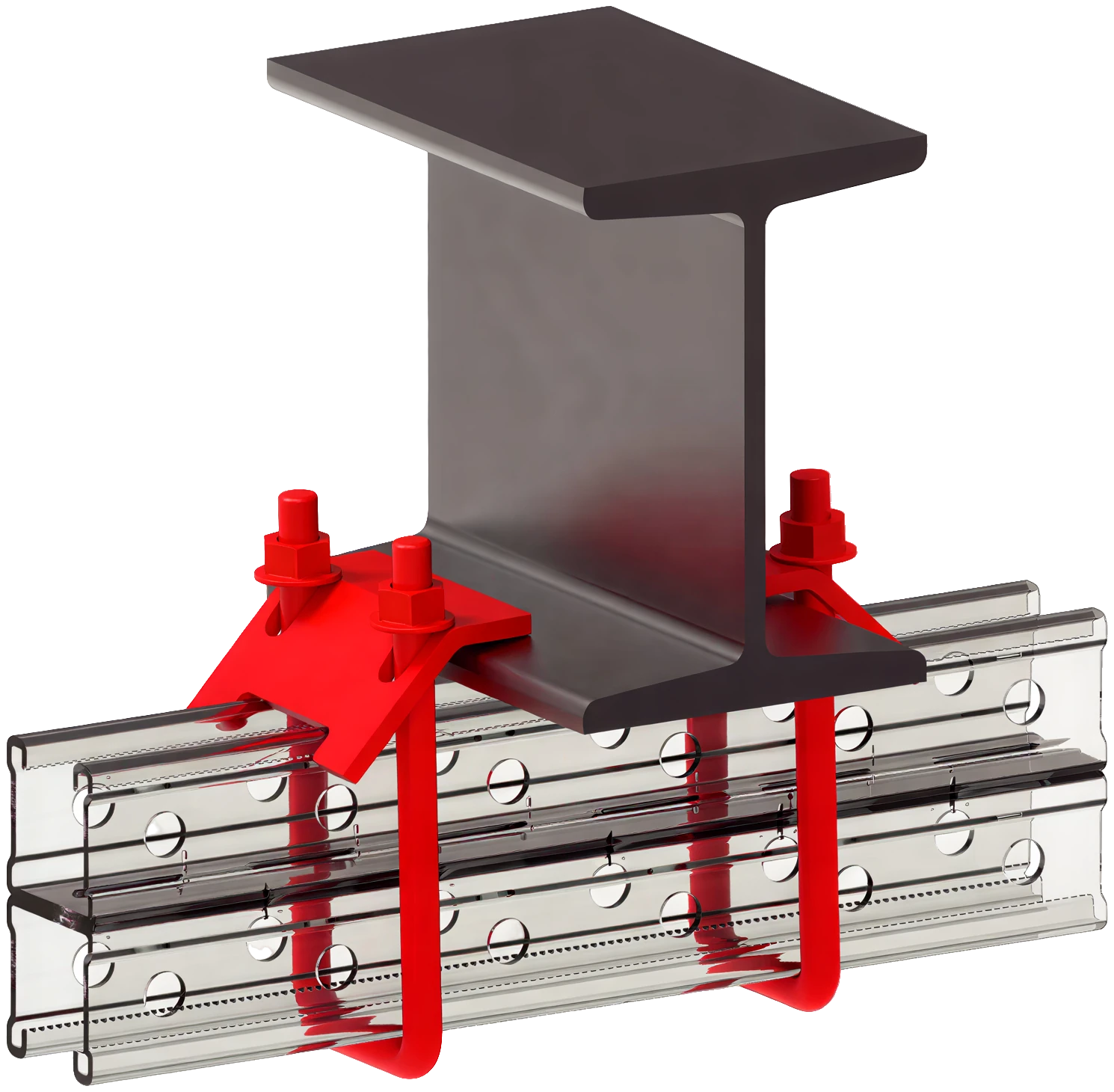

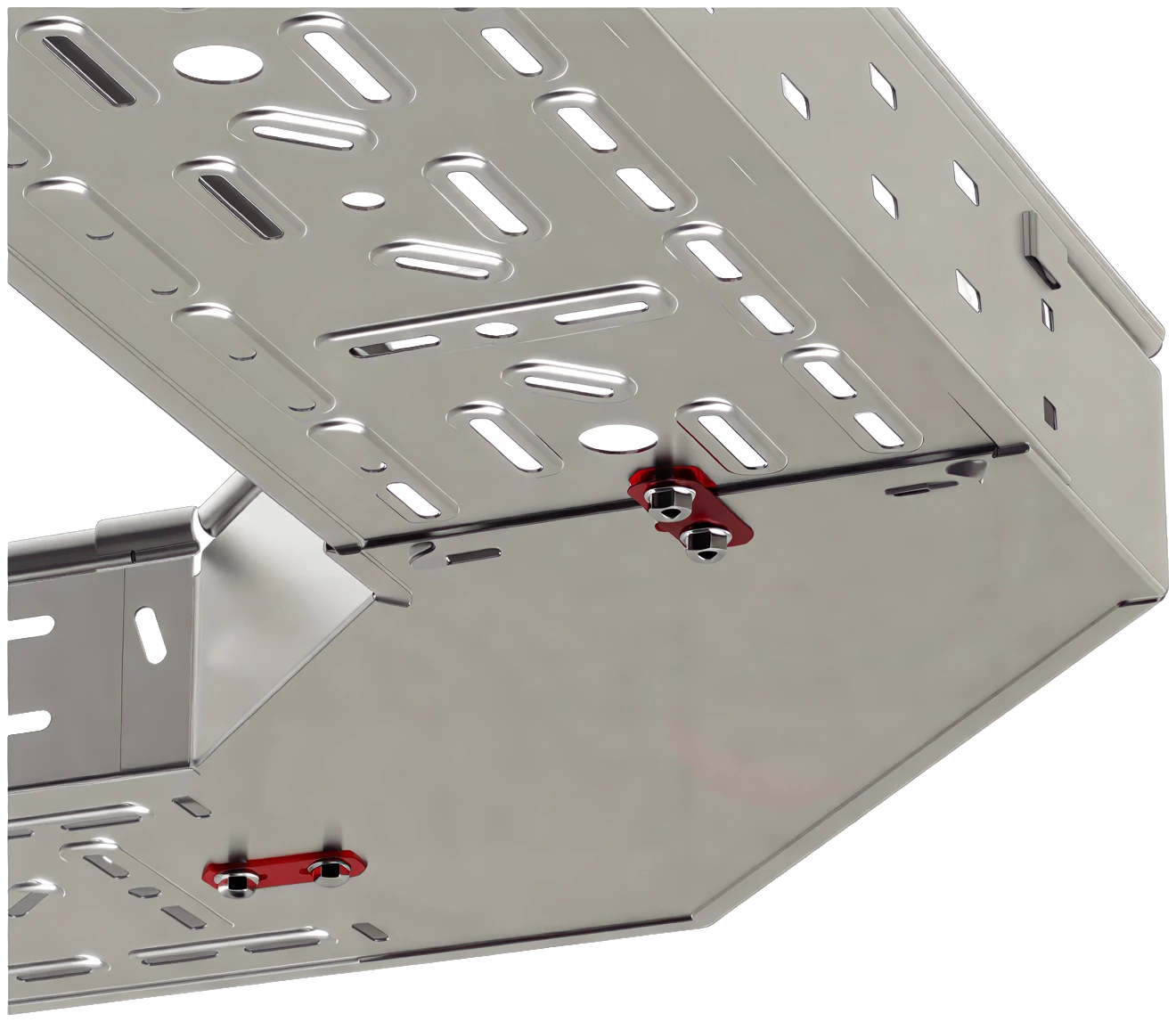

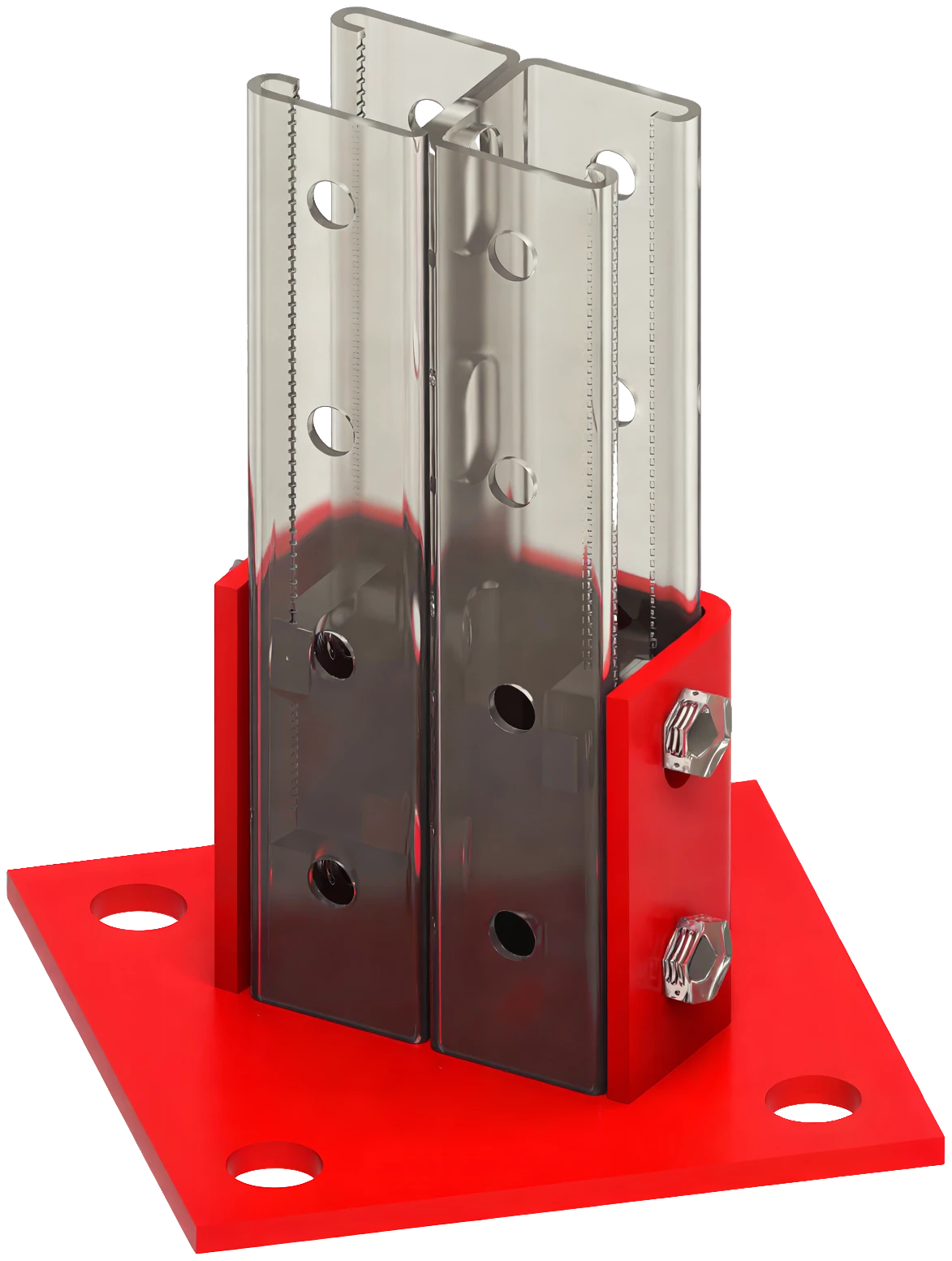

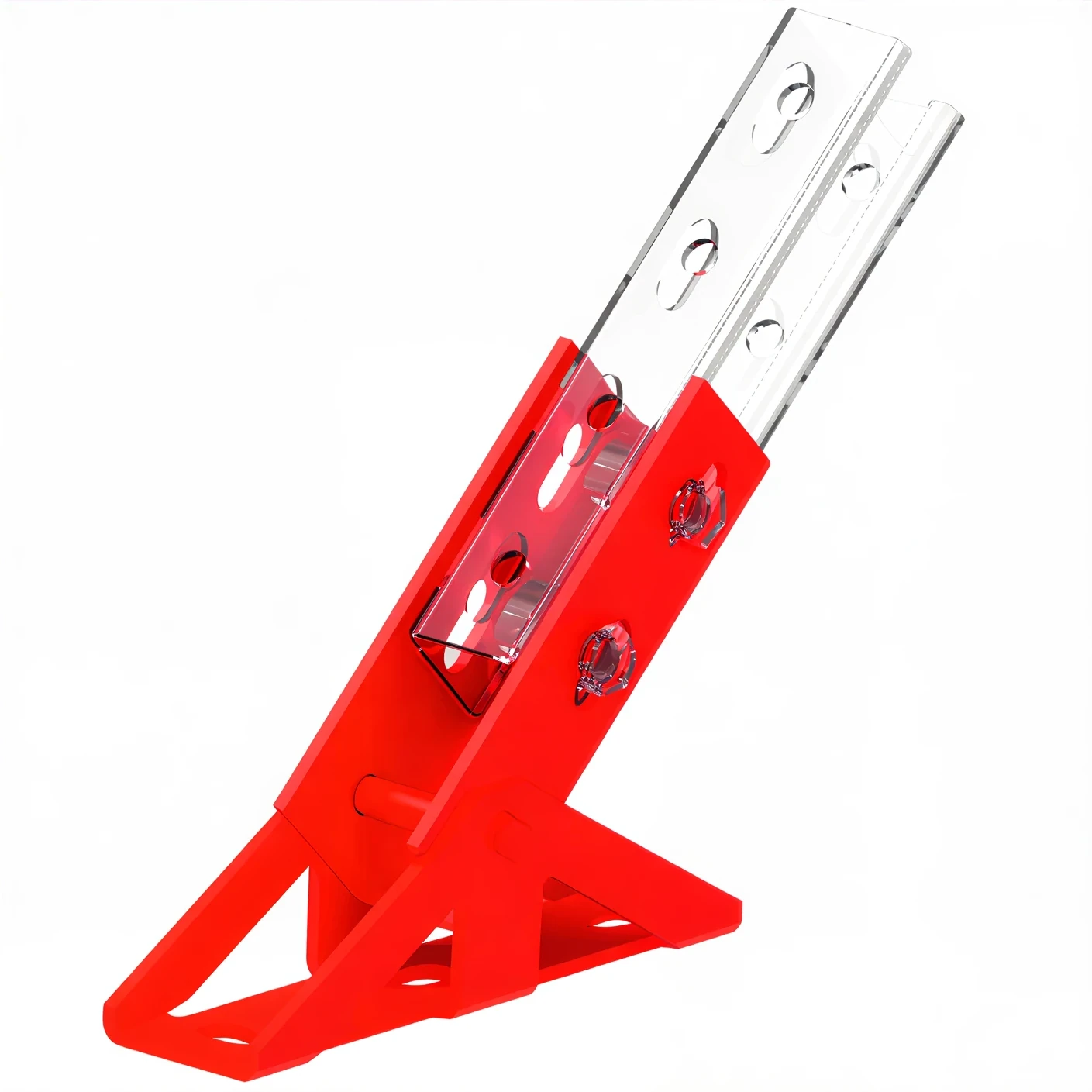

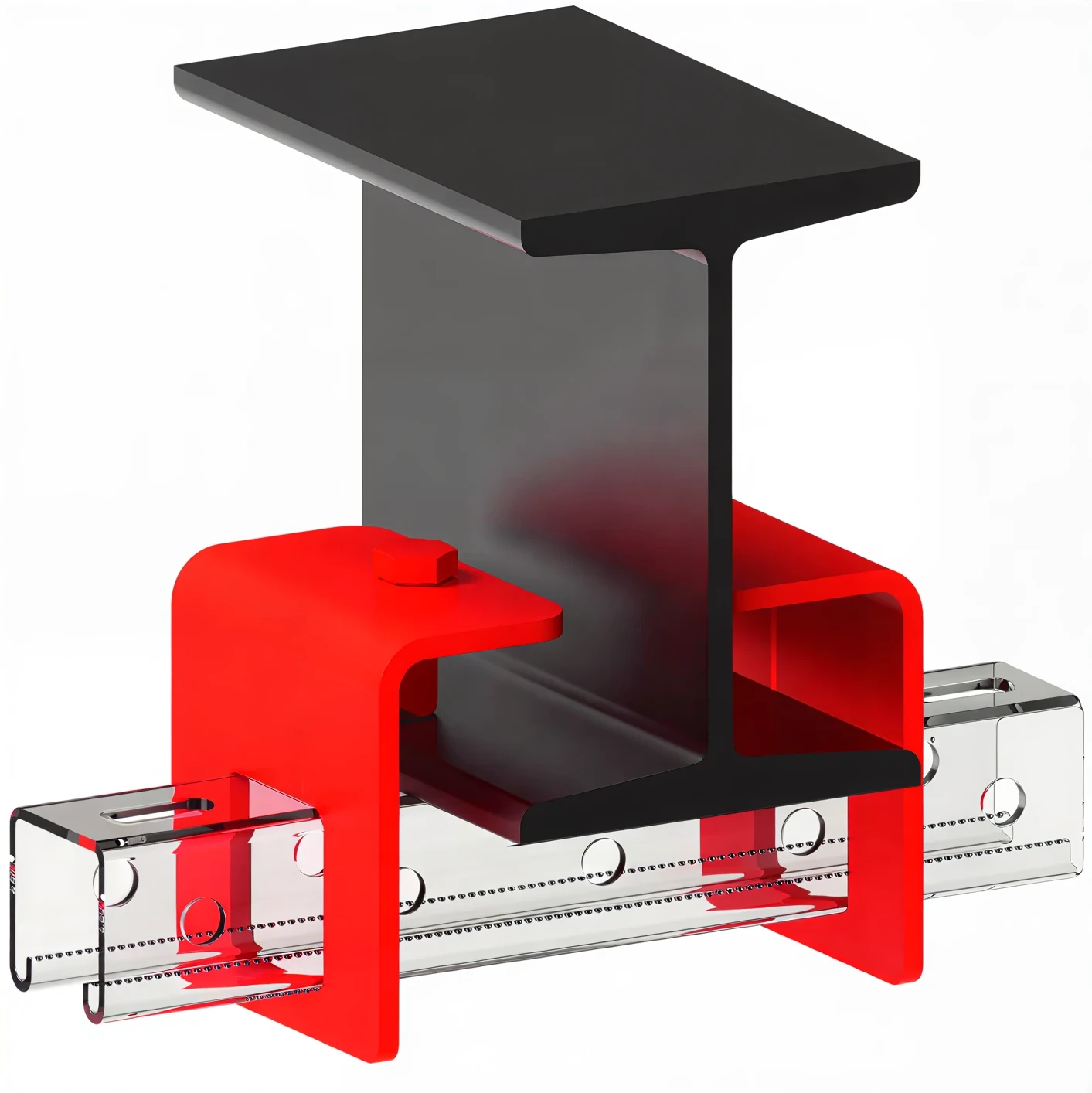

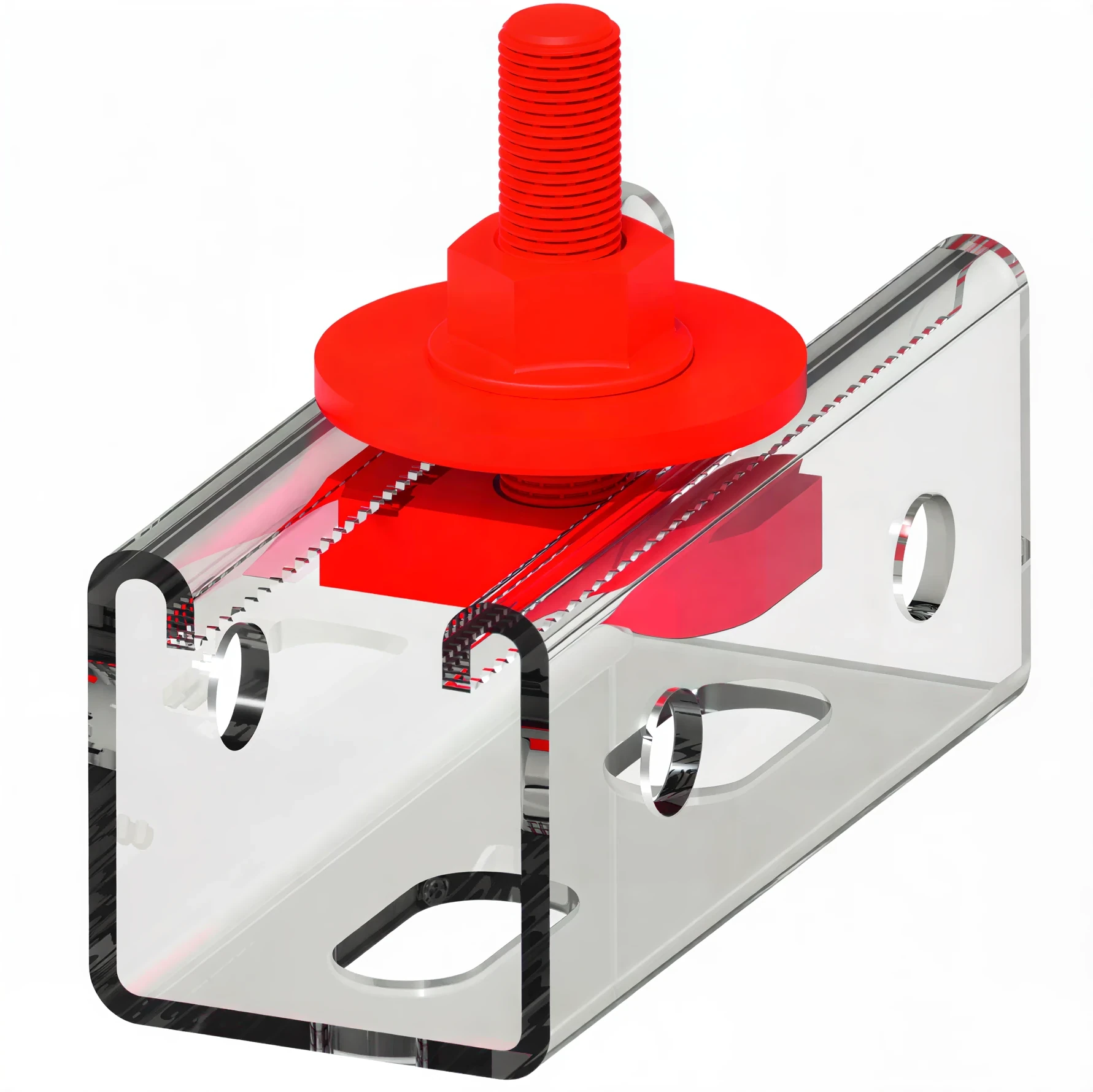

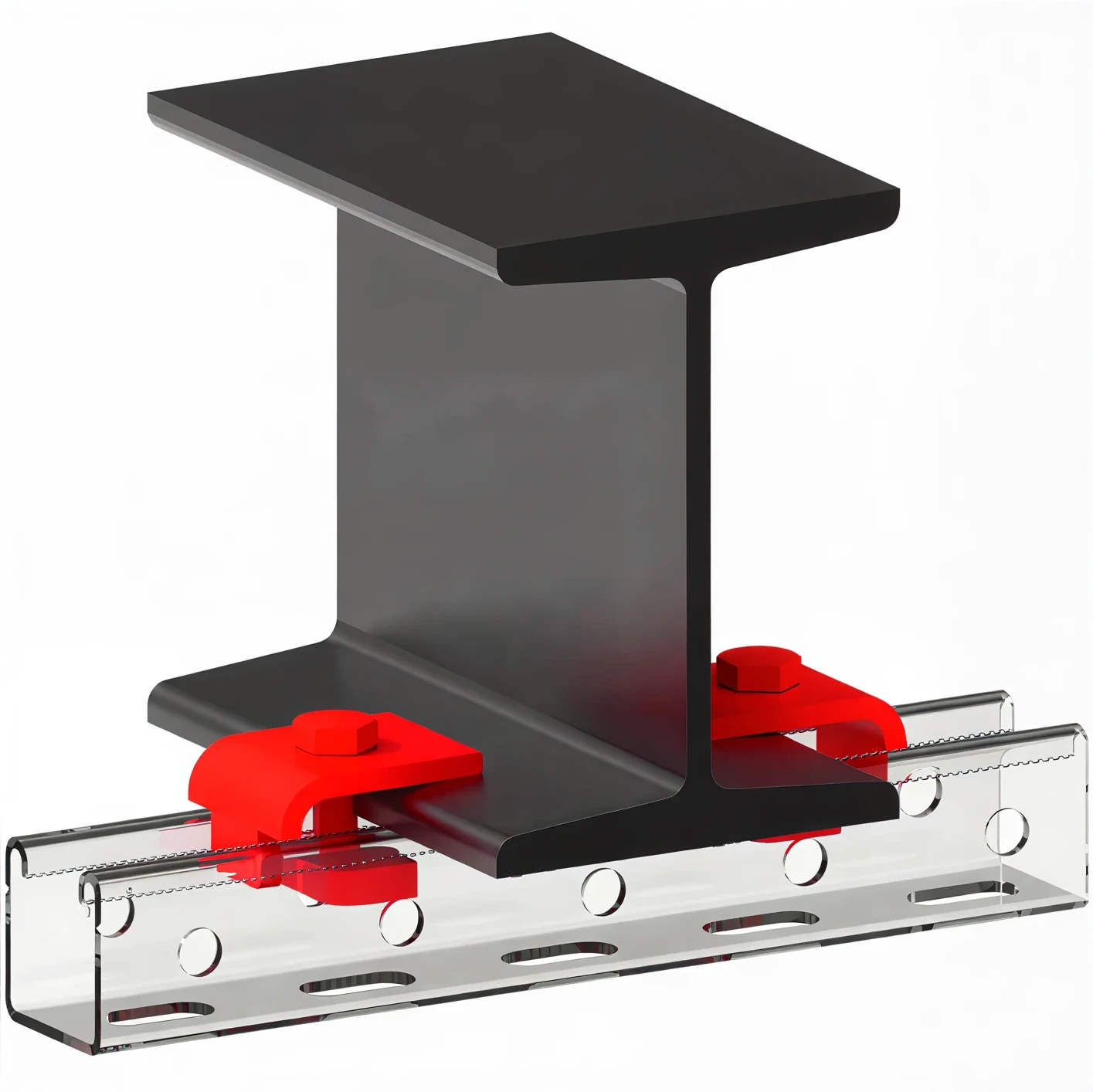

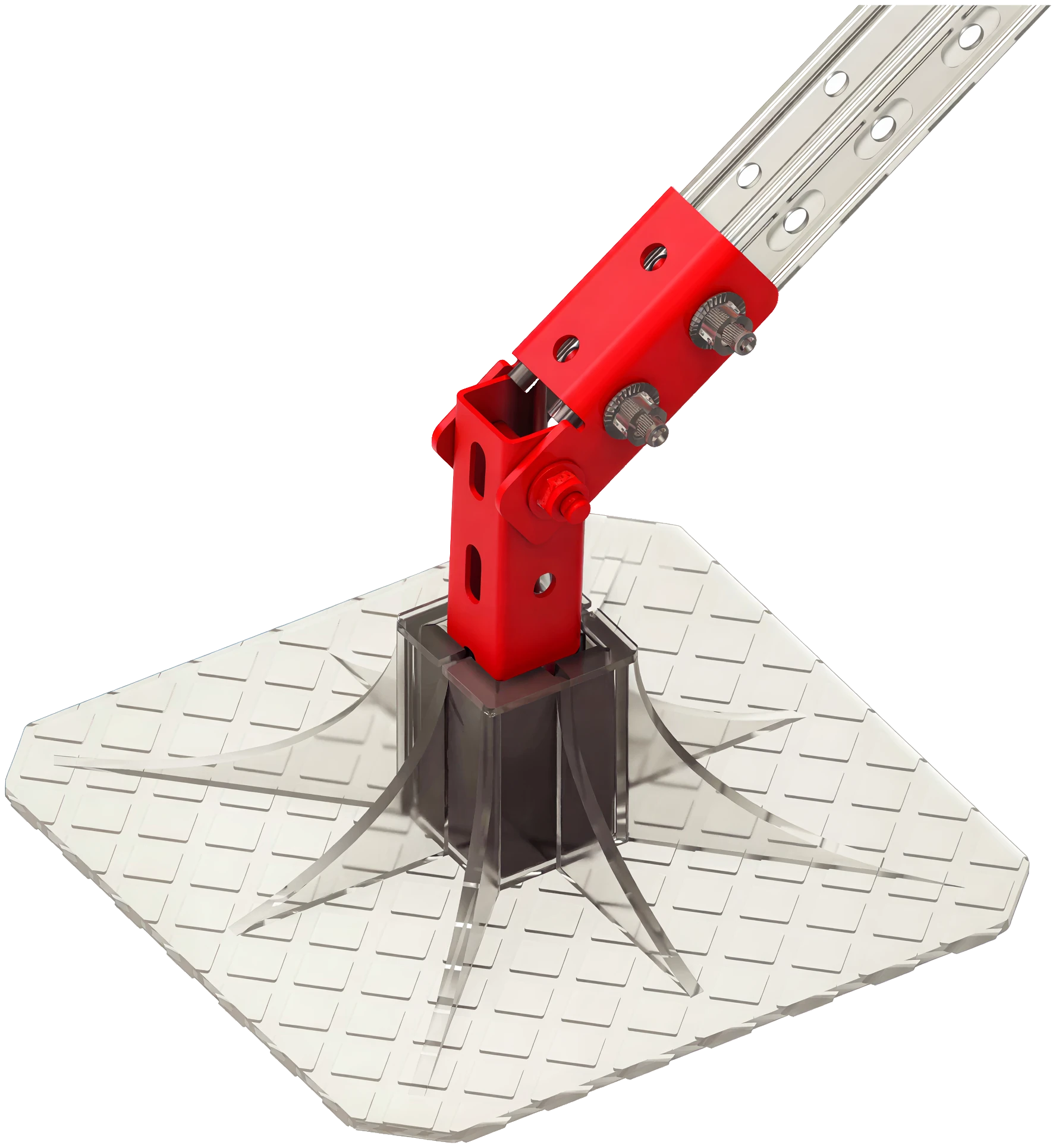

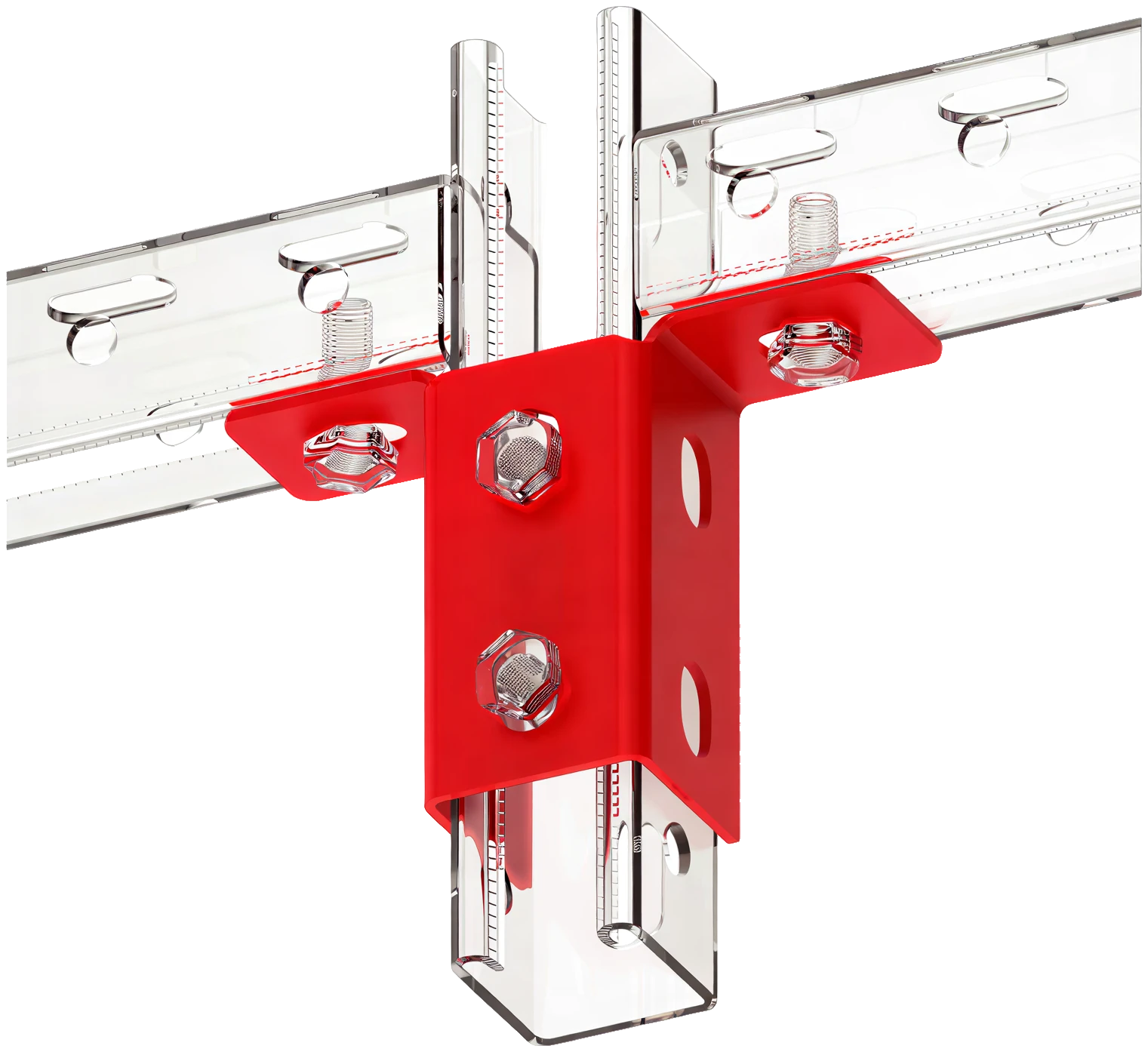

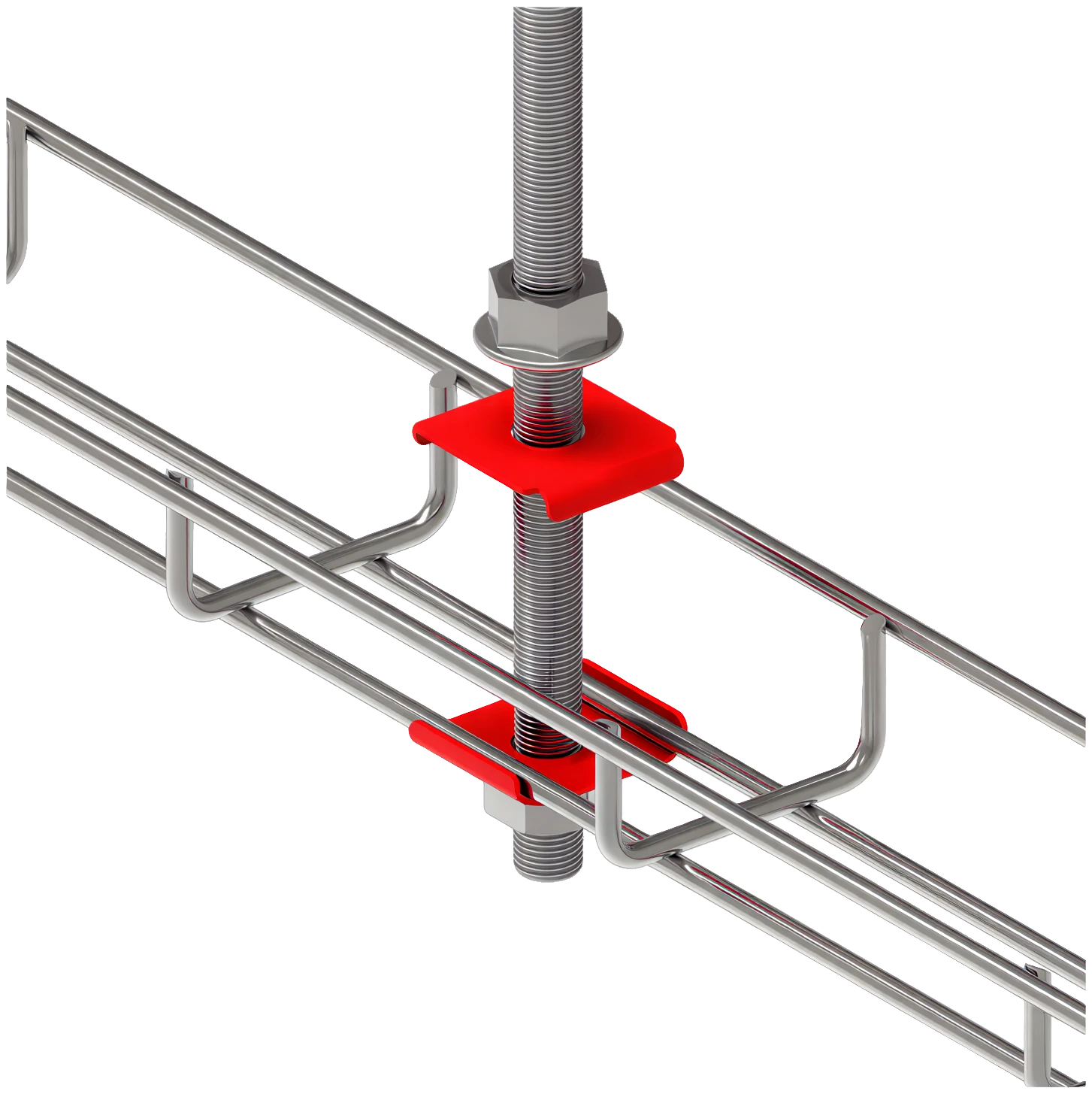

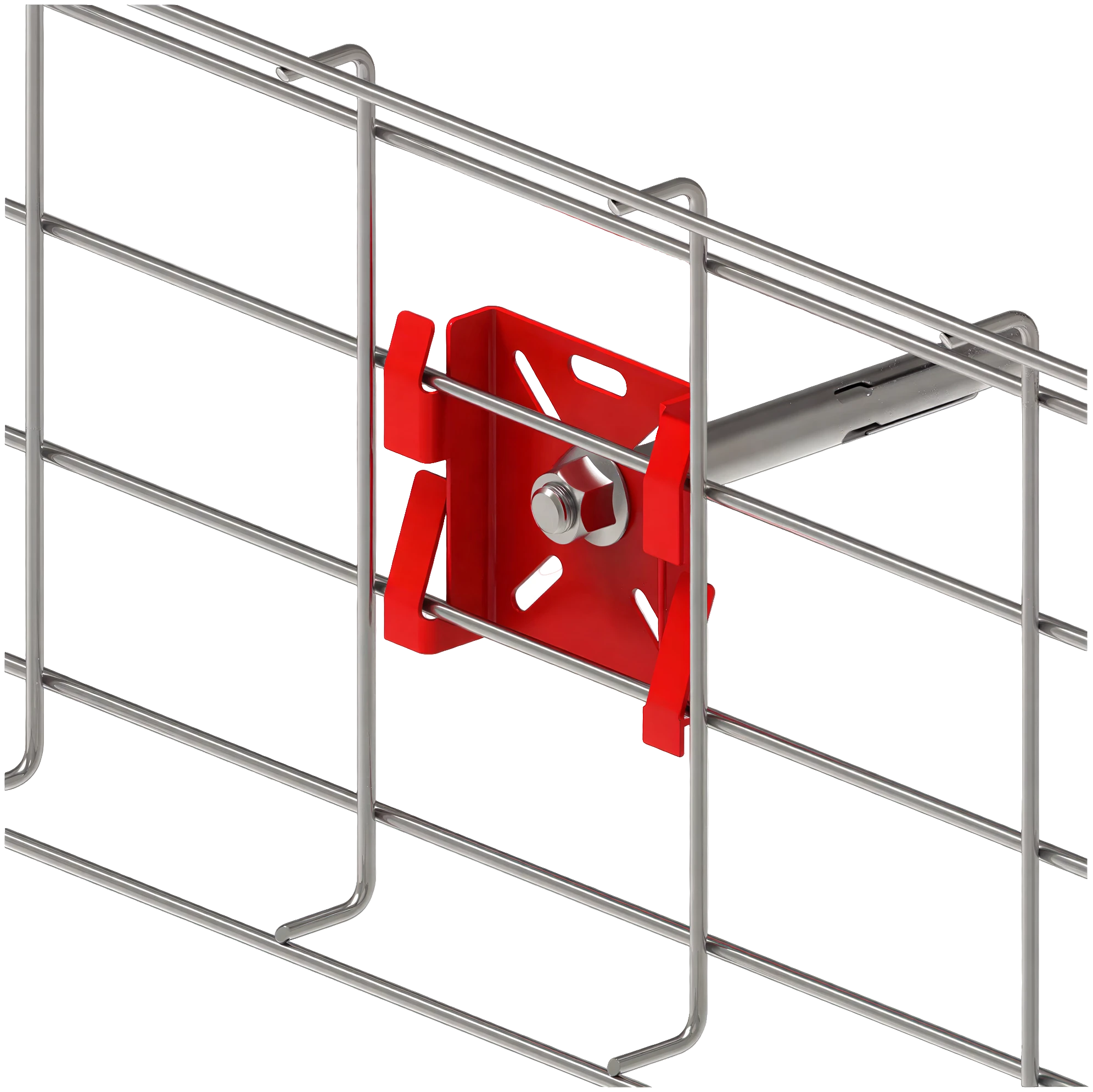

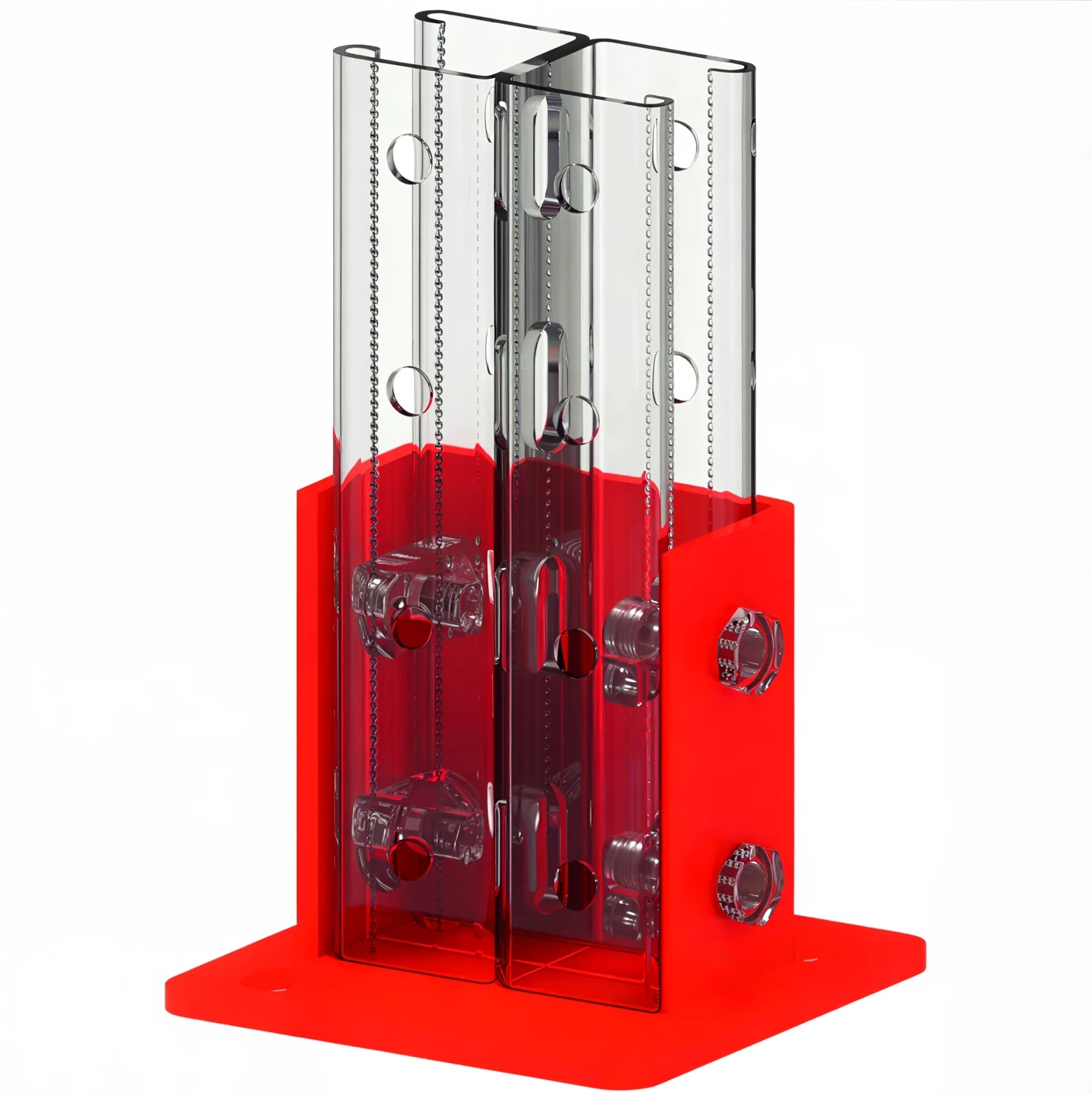

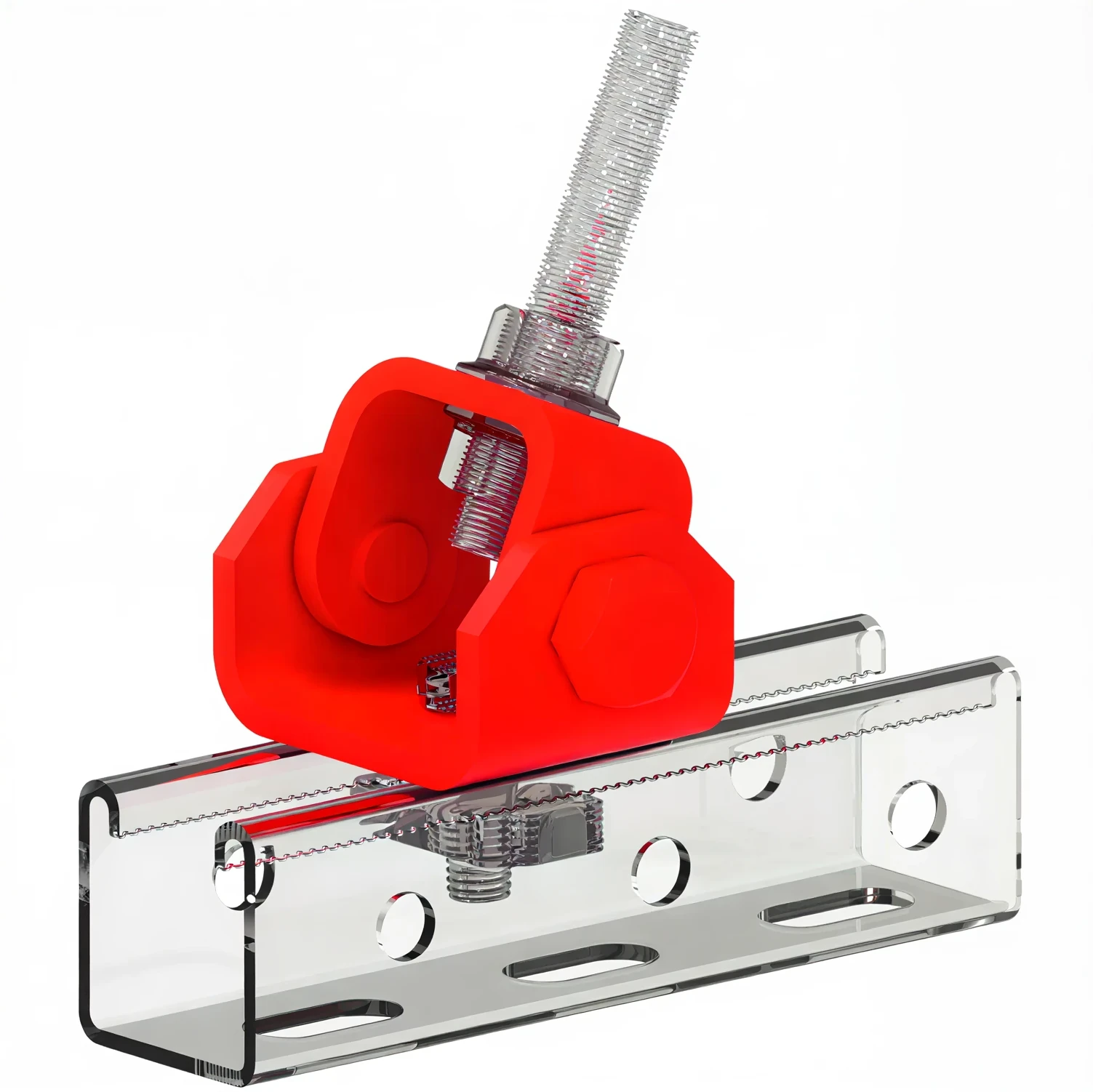

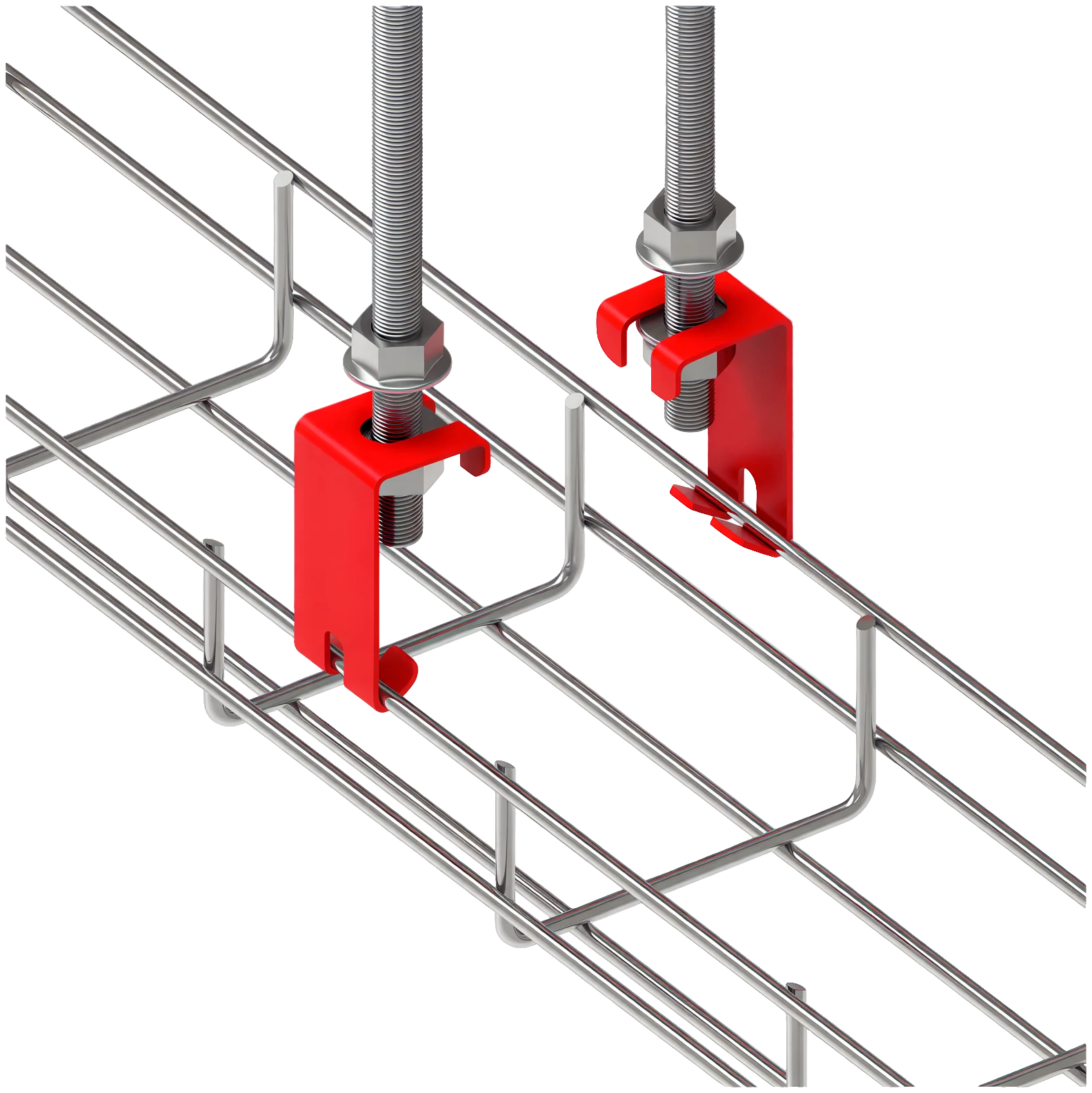

Нагрузку на лоток проверяют по колонкам «БРН» (безопасная рабочая нагрузка) в таблицах лотков: она указана для пролётов 1,5, 2 и 2,5 м между опорами. Пришлите кабельный журнал — подберём лоток, опоры и крепёж.
