Комплект шарнирного соединения
Комплект шарнирного соединения КШС для монтажа кабельных лотков под углом. Обеспечивает надежную фиксацию и защиту трассы.
- Высота
- 27–77 мм
- Толщина металла
- 1,5 мм
- Типоразмеров в таблице
- 3
Исполнения (суффикс к артикулу через дефис):
- Оцинковка Сендзимира (без суффикса)
- Термодиффузионный цинк (-ТДЦ)
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание

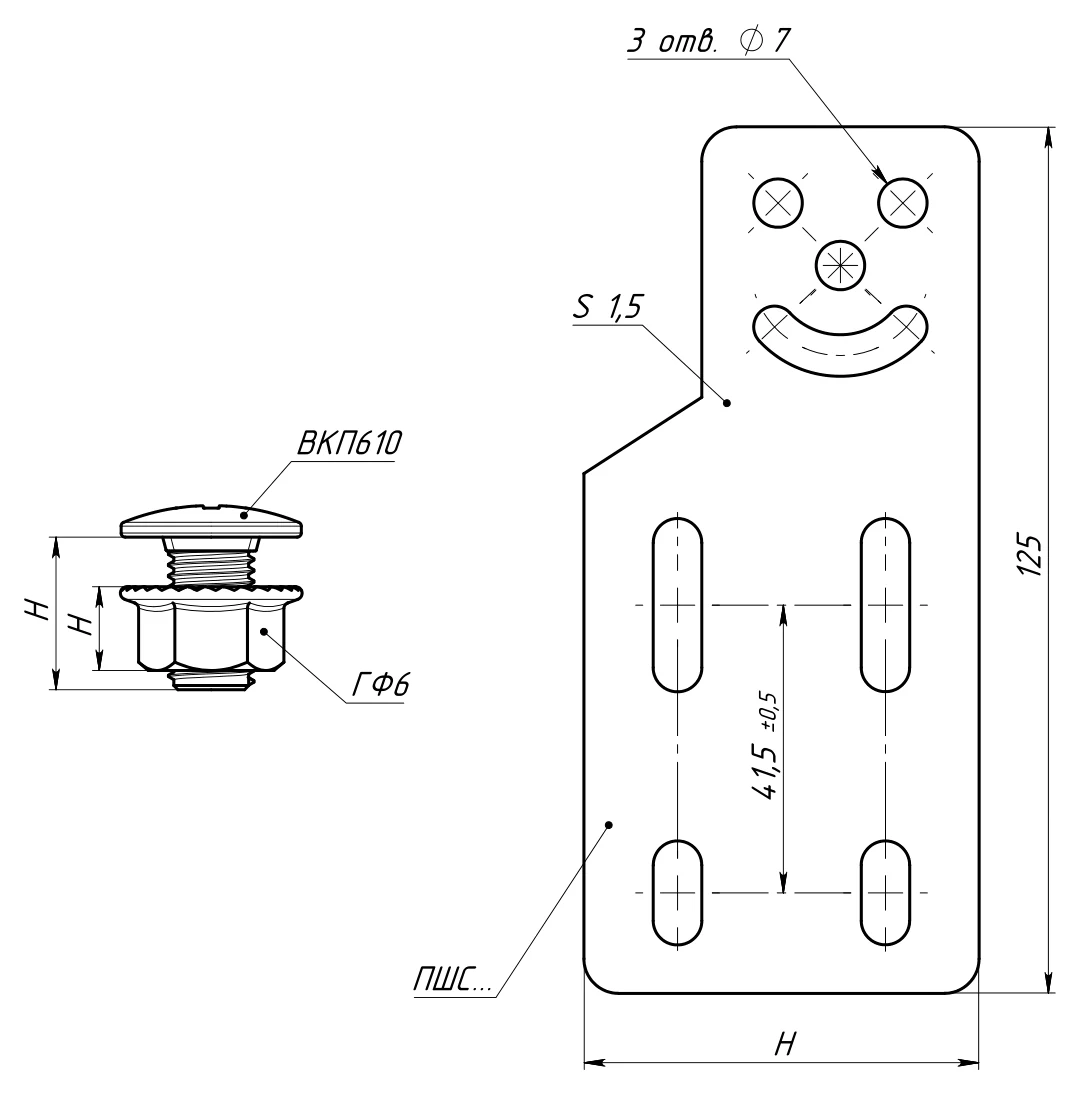

Изделие обеспечивает соединение элементов листовых кабельных систем под произвольным вертикальным углом, защищая изоляцию кабеля от повреждений при эксплуатации. В состав входят четыре соединительные пластины и специализированное крепежное оборудование для надежной сборки узла.
Для выбора подходящего варианта ориентируйтесь на высоту лотка (H) от 27 до 77 мм и массу комплекта, которая варьируется в пределах 0,25–0,48 кг. Толщина металла во всех исполнениях составляет 1,5 мм. В заявке необходимо указать артикул с суффиксом, соответствующим требуемому типу покрытия: термодиффузионный цинк или оцинковка Сендзимира.
Где применяется
Используется на промышленных объектах при прокладке силовых и контрольных кабельных трасс, где требуется изменение направления маршрута по вертикали.
Типоразмеры и артикулы
3 строки по каталогу производителя. В таблице — базовый артикул; для другого покрытия добавьте суффикс через дефис, например -ГЦ.
Показано 3 из 3
| Артикул | H, мм | Толщина S, мм | Вес, кг/комплект |
|---|---|---|---|
| КШС5015 | 27 | 1,5 | 0,25 |
| КШС8015 | 57 | 1,5 | 0,40 |
| КШС1015 | 77 | 1,5 | 0,48 |
