Переходник по ширине (заглушка)
Переходник ПШЗ для плавного изменения ширины лотка или закрытия торца трассы. Крепление болтами КС6х10, покрытия: Сендзимира, горячий цинк, термодиффузионный.
- Ширина
- 124–574 мм
- Высота
- 50–100 мм
- Толщина металла
- 1 мм
- Типоразмеров в таблице
- 17
Исполнения (суффикс к артикулу через дефис):
- Оцинковка Сендзимира (без суффикса)
- Горячий цинк (-ГЦ)
- Термодиффузионный цинк (-ТДЦ)
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание

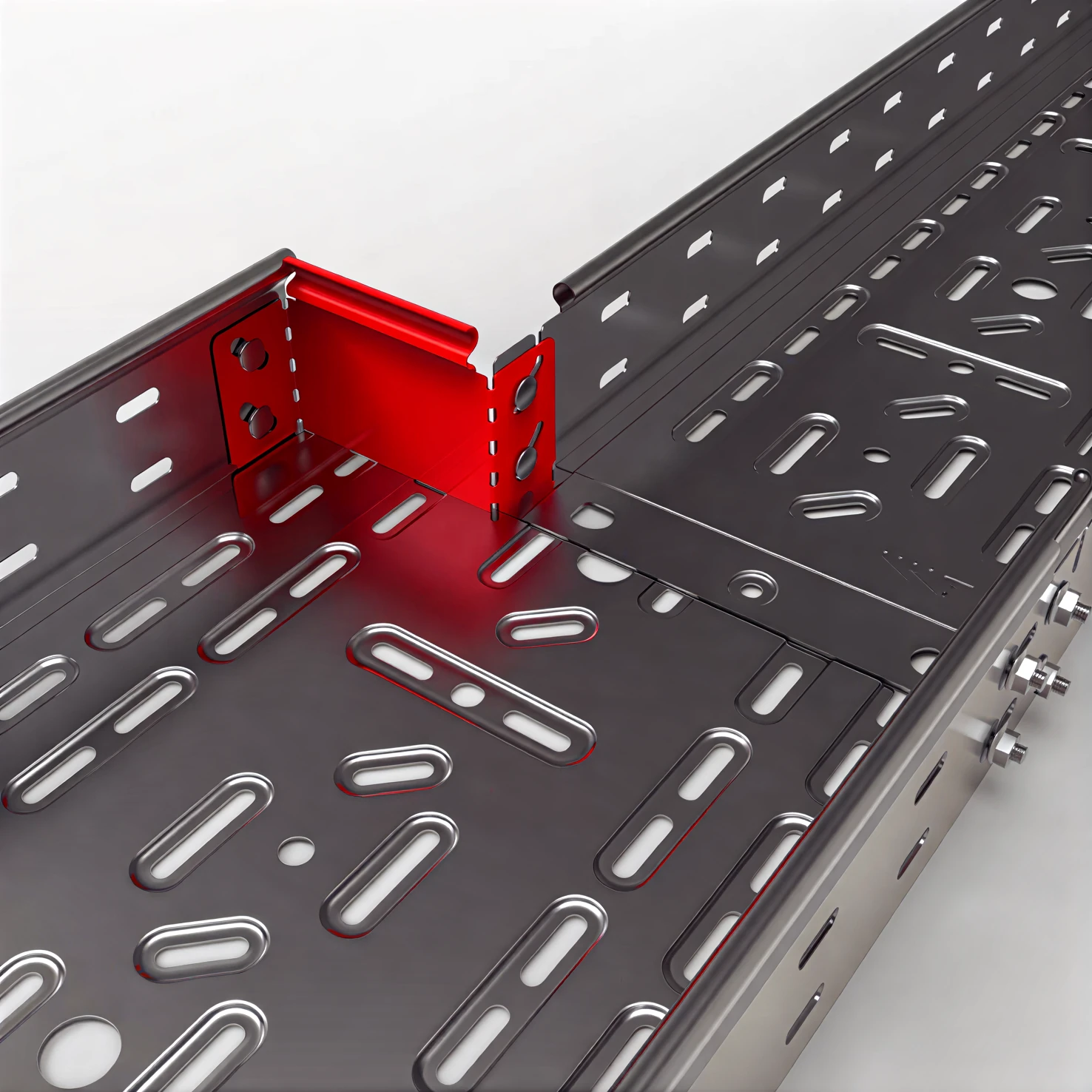

Деталь обеспечивает переход между лотками разной ширины путем отгибания лепестков параллельно бортам. Элемент также служит заглушкой на завершающих участках кабельных трасс, предотвращая попадание мусора и защищая изоляцию проводки.
Для выбора подходящего типоразмера ориентируйтесь на высоту борта (50, 80 или 100 мм) и необходимую ширину перехода (от 124 до 574 мм). При оформлении заявки обязательно указывайте суффикс исполнения покрытия: -ГЦ для горячего цинкования, -ТДЦ для термодиффузионного или оставьте артикул без изменений для стандартной оцинковки Сендзимира.
Где применяется
Используется при прокладке кабельных линий в промышленных зданиях, торговых центрах и инфраструктурных объектах для изменения габаритов трассы или закрытия ее концов.
Типоразмеры и артикулы
17 строк по каталогу производителя. В таблице — базовый артикул; для другого покрытия добавьте суффикс через дефис, например -ГЦ.
Показано 17 из 17
| Артикул | Высота борта лотка, мм | H, мм | B, мм | Толщина S, мм | Вес, кг/шт |
|---|---|---|---|---|---|
| ПШЗ5005 | 50 | 27 | 124 | 1,0 | 0,02 |
| ПШЗ5010 | 50 | 27 | 174 | 1,0 | 0,03 |
| ПШЗ5015 | 50 | 27 | 224 | 1,0 | 0,04 |
| ПШЗ5020 | 50 | 27 | 274 | 1,0 | 0,05 |
| ПШЗ5030 | 50 | 27 | 374 | 1,0 | 0,08 |
| ПШЗ5040 | 50 | 27 | 474 | 1,0 | 0,10 |
| ПШЗ5050 | 50 | 27 | 574 | 1,0 | 0,12 |
| ПШЗ8010 | 80 | 57 | 174 | 1,0 | 0,07 |
| ПШЗ8020 | 80 | 57 | 274 | 1,0 | 0,12 |
| ПШЗ8030 | 80 | 57 | 374 | 1,0 | 0,16 |
| ПШЗ8040 | 80 | 57 | 474 | 1,0 | 0,21 |
| ПШЗ8050 | 80 | 57 | 574 | 1,0 | 0,25 |
| ПШЗ1010 | 100 | 77 | 174 | 1,0 | 0,10 |
| ПШЗ1020 | 100 | 77 | 274 | 1,0 | 0,16 |
| ПШЗ1030 | 100 | 77 | 374 | 1,0 | 0,22 |
| ПШЗ1040 | 100 | 77 | 474 | 1,0 | 0,28 |
| ПШЗ1050 | 100 | 77 | 574 | 1,0 | 0,34 |
Другие изделия серии
Вся серия →
Соединители для листовых лотков
Накладка соединительная на основание
- Ширина:
- 45–495 мм
- Толщина:
- 1 мм
- Вариантов:
- 7 типоразмеров
Соединители для листовых лотков

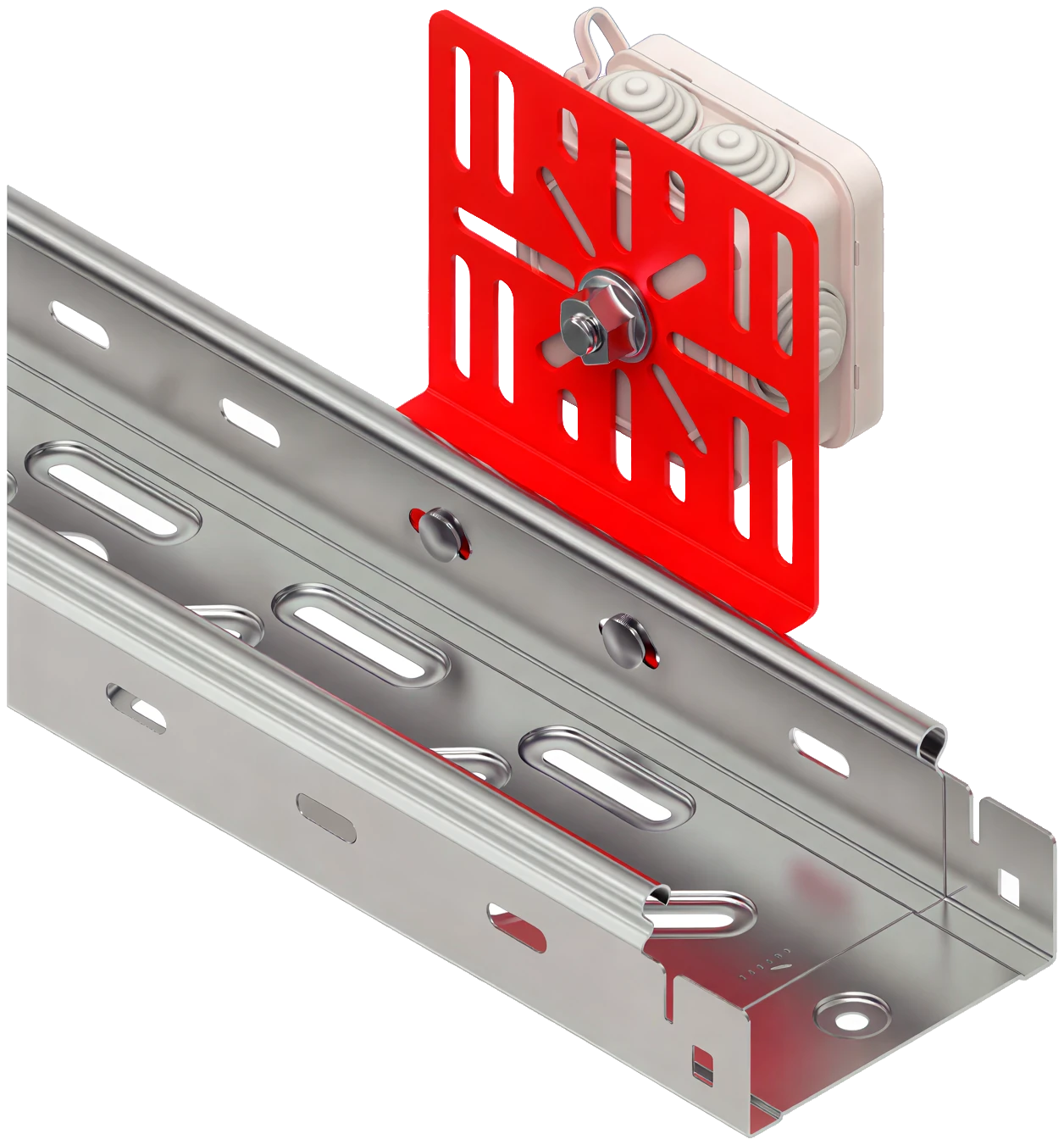

Плата монтажная
