Лестничные лотки и прижимы

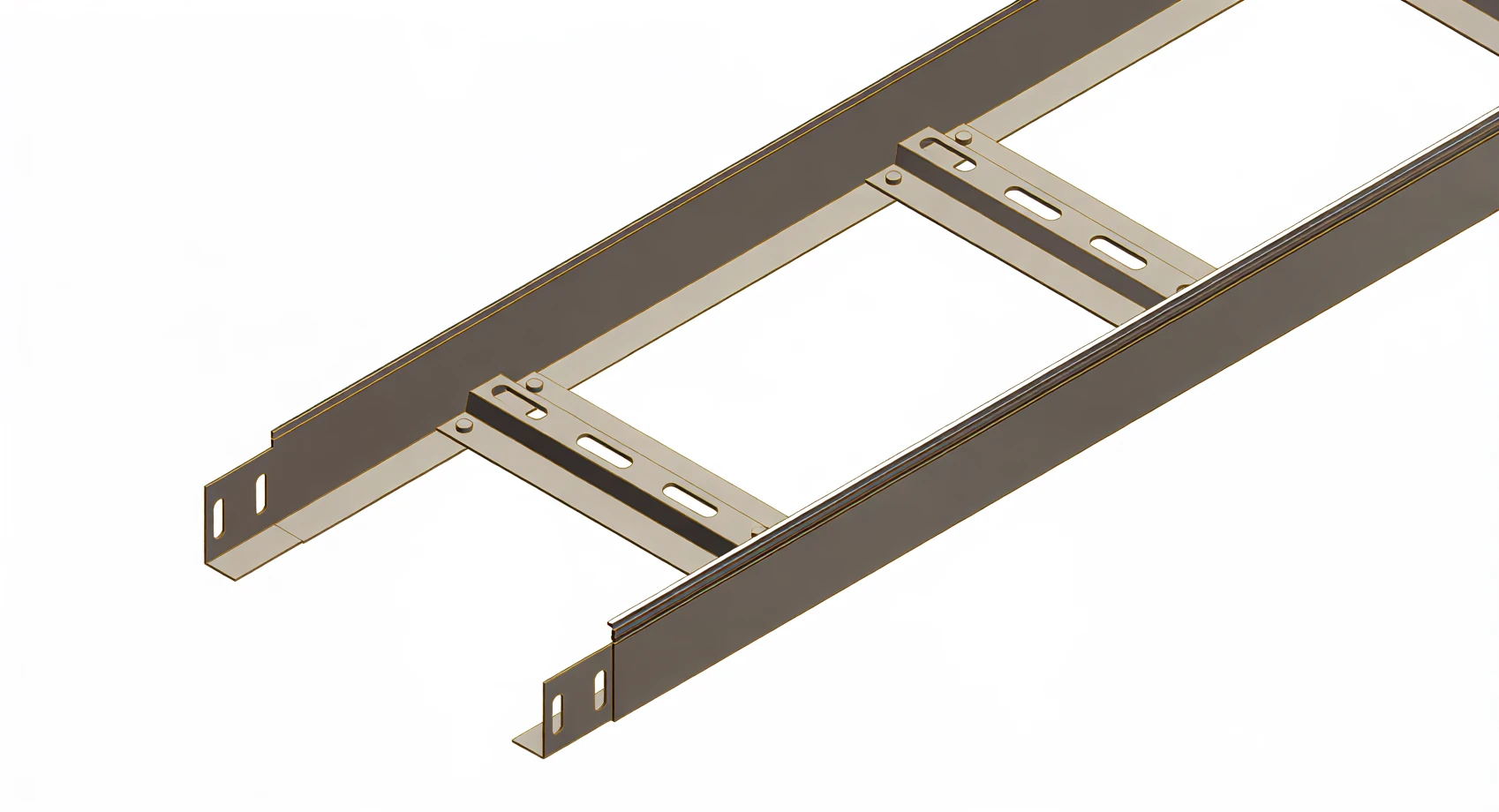

Лестничный лоток 50-й борт
- Ширина:
- 200–600 мм
- Толщина:
- 1,2–1,5 мм
- Вариантов:
- 10 типоразмеров
Лестничные кабельные лотки
Два борта и перекладины между ними: лестничный лоток держит тяжёлые силовые кабели на длинных пролётах внутри и снаружи зданий.
- Изделий
- 4
- Типоразмеров
- 31
- Ширина
- 200–600 мм
- Толщина металла
- 1,2–2 мм
Типоразмеры: ширина × высота × длина
15 сочетаний ширины и высоты борта из таблиц каталога. Все лотки — секции по 3000 мм; толщина борта и перекладины, сечение и масса — в таблице изделия.
| Ширина × высота, мм | Изделие и длина секции, мм |
|---|---|
| 200 × 50 |
|
| 200 × 80 |
|
| 200 × 100 |
|
| 300 × 50 |
|
| 300 × 80 |
|
| 300 × 100 |
|
| 400 × 50 |
|
| 400 × 80 |
|
| 400 × 100 |
|
| 500 × 50 |
|
| 500 × 80 |
|
| 500 × 100 |
|
| 600 × 50 |
|
| 600 × 80 |
|
| 600 × 100 |
|
О серии
Серия включает лестничные кабельные лотки с высотой борта 50, 80 и 100 миллиметров, предназначенные для организации трасс в промышленных и коммерческих объектах, а также на открытых участках. Конструкция отличается повышенной несущей способностью по сравнению со стандартными решениями, что позволяет использовать их при значительных нагрузках.
Изделия производятся из оцинкованной стали методом Сендзимира или с применением горячего цинкования, нержавеющей стали марки AISI 304, а также выполняются в порошковом покрытии. Выбор материала зависит от условий эксплуатации и требований к коррозионной стойкости конструкции.
Элементы серии соединяются между собой системой «быстрой фиксации», к консолям и кронштейнам лоток крепят прижимом. При подборе комплектующих учитывается требуемая высота борта для обеспечения нужной жесткости и объема прокладки кабелей.
Состав серии
Серия состоит из лестничных лотков с высотой борта 50, 80 и 100 миллиметров и прижима лестничного лотка.
Изделия серии
Найдено: 4
Лестничные лотки и прижимы
Лестничный лоток 80-й борт
- Ширина:
- 200–600 мм
- Толщина:
- 1,2–1,5 мм
- Вариантов:
- 10 типоразмеров
Лестничные лотки и прижимы
Лестничный лоток 100-й борт
- Ширина:
- 200–600 мм
- Толщина:
- 1,2–1,5 мм
- Вариантов:
- 10 типоразмеров
Лестничные лотки и прижимы

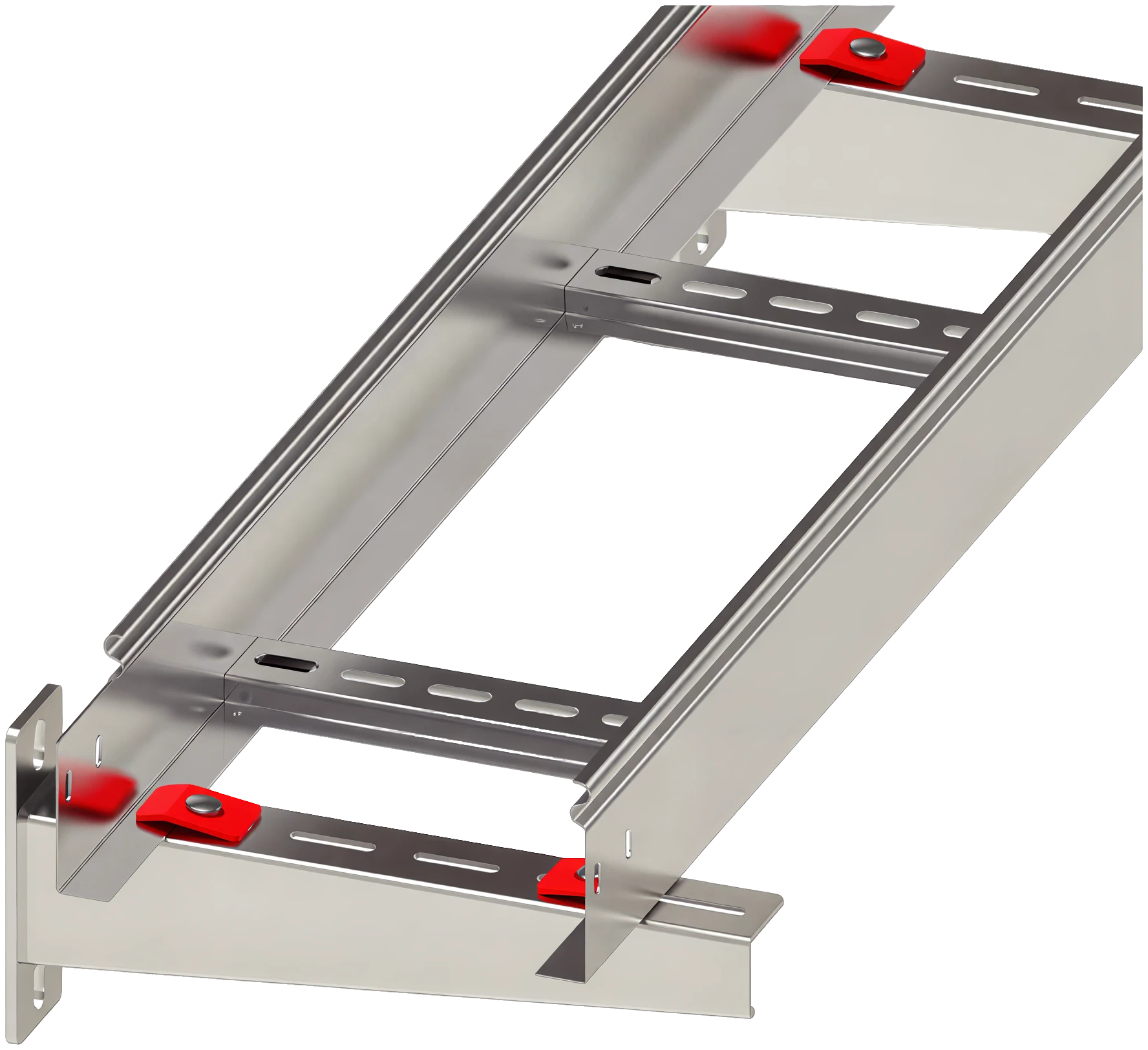

Прижим лестничного лотка
- Толщина:
- 2 мм
- Вариантов:
- 1 типоразмер
Нагрузка и пролёты
Безопасная рабочая нагрузка (БРН) лестничных лотков — до 200 кг/м при расстоянии между опорами 1,5 м и до 120 кг/м при 3 м. Расчёт сделан по ГОСТ Р 52868: продольный прогиб — не более 1/100 пролёта, поперечный — не более 1/20 ширины лотка.
Поэтому лестничные лотки выбирают для длинных пролётов и тяжёлых трасс — в промышленных комплексах, производственно-складских помещениях, коммерческих предприятиях и снаружи зданий.
Размеры и исполнения
- борт 50, 80 и 100 мм; ширина 200, 300, 400, 500 и 600 мм; секция 3000 мм;
- толщина борта 1,2–1,5 мм, перекладины — 1,0 мм;
- оцинковка по Сендзимиру, горячий цинк, нержавеющая сталь AISI 304 или порошковая окраска.
Монтаж
Секции соединяются между собой системой «быстрой фиксации». К консолям и кронштейнам лоток крепят прижимом лестничного лотка ПЛЛ.
Лотки прошли испытания на сейсмостойкость (до 9 баллов) и соответствуют ГОСТ Р 53316-2021: работоспособность при пожаре — 90 минут.
Вопросы и ответы
- Чем лестничный лоток лучше листового?
- Он держит большую нагрузку на длинных пролётах и полностью открыт для воздуха — кабель лучше охлаждается. Листовой лоток удобнее там, где кабель нужно закрыть.
- Есть ли лестничный лоток 200×50×3000?
- Да, это самый узкий размер в каталоге. Есть также 300×100×3000 и другие сочетания ширины 200–600 мм и борта 50–100 мм.
- Чем крепить лестничный лоток к консоли?
- Прижимом лестничного лотка ПЛЛ: он крепит лоток к консолям и кронштейнам монтажной системы.
