Перфорированные кабельные лотки

Основная и усиленная линейки

Толщину выбирают по нагрузке: в таблице изделия для каждой строки указана безопасная рабочая нагрузка (БРН) при расстоянии между опорами 1,5; 2 и 2,5 м. Например, у лотков с бортом 100 мм БРН при пролёте 1,5 м — от 71 до 129 кг/м в основной линейке и от 119 до 182 кг/м в усиленной.

• основная — сталь 0,55; 0,7 и 1,0 мм, борт 50, 80 и 100 мм, ширина 50–600 мм; оцинковка по Сендзимиру, горячий цинк, нержавеющая сталь AISI 304 или порошковая окраска;

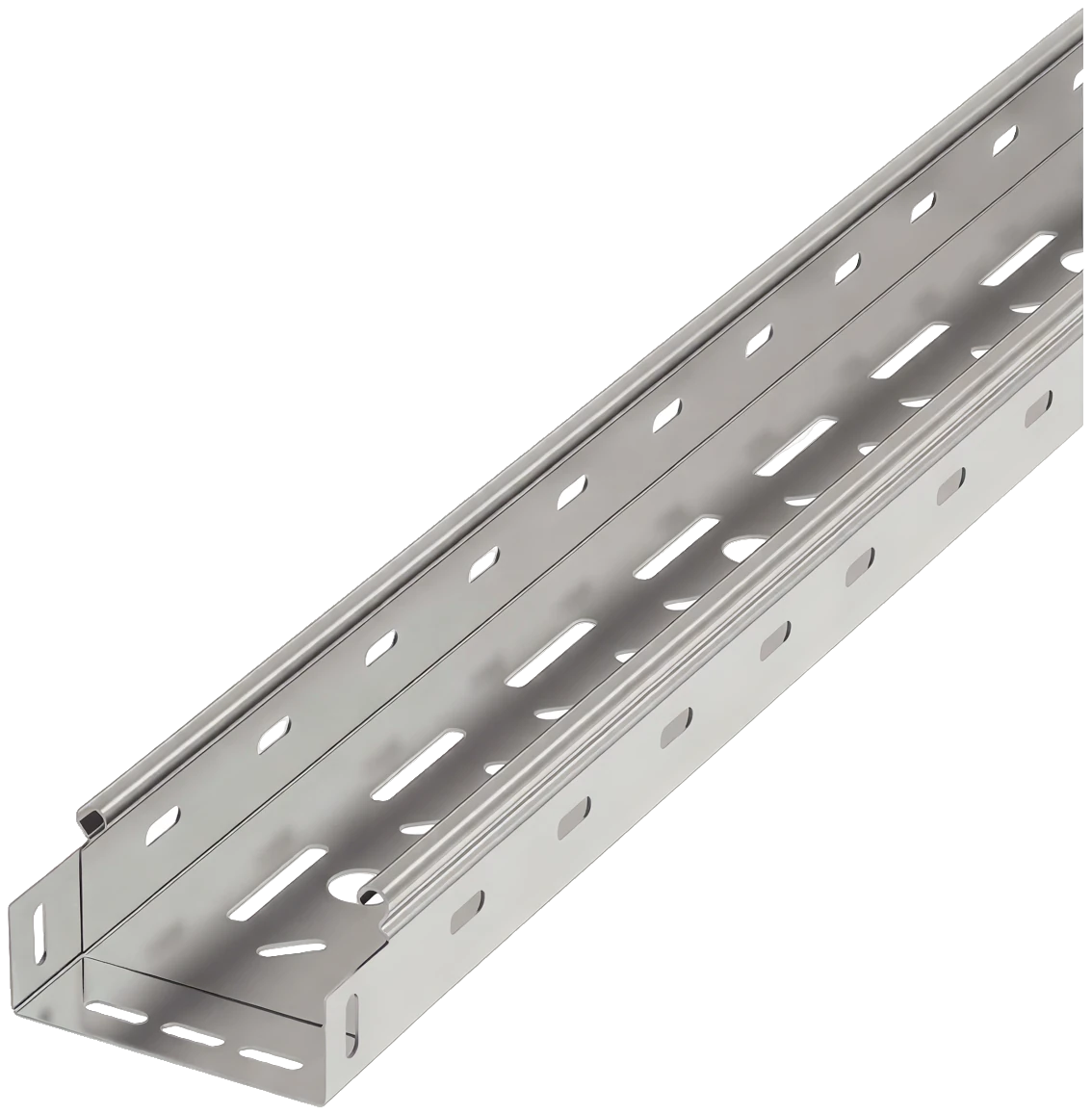

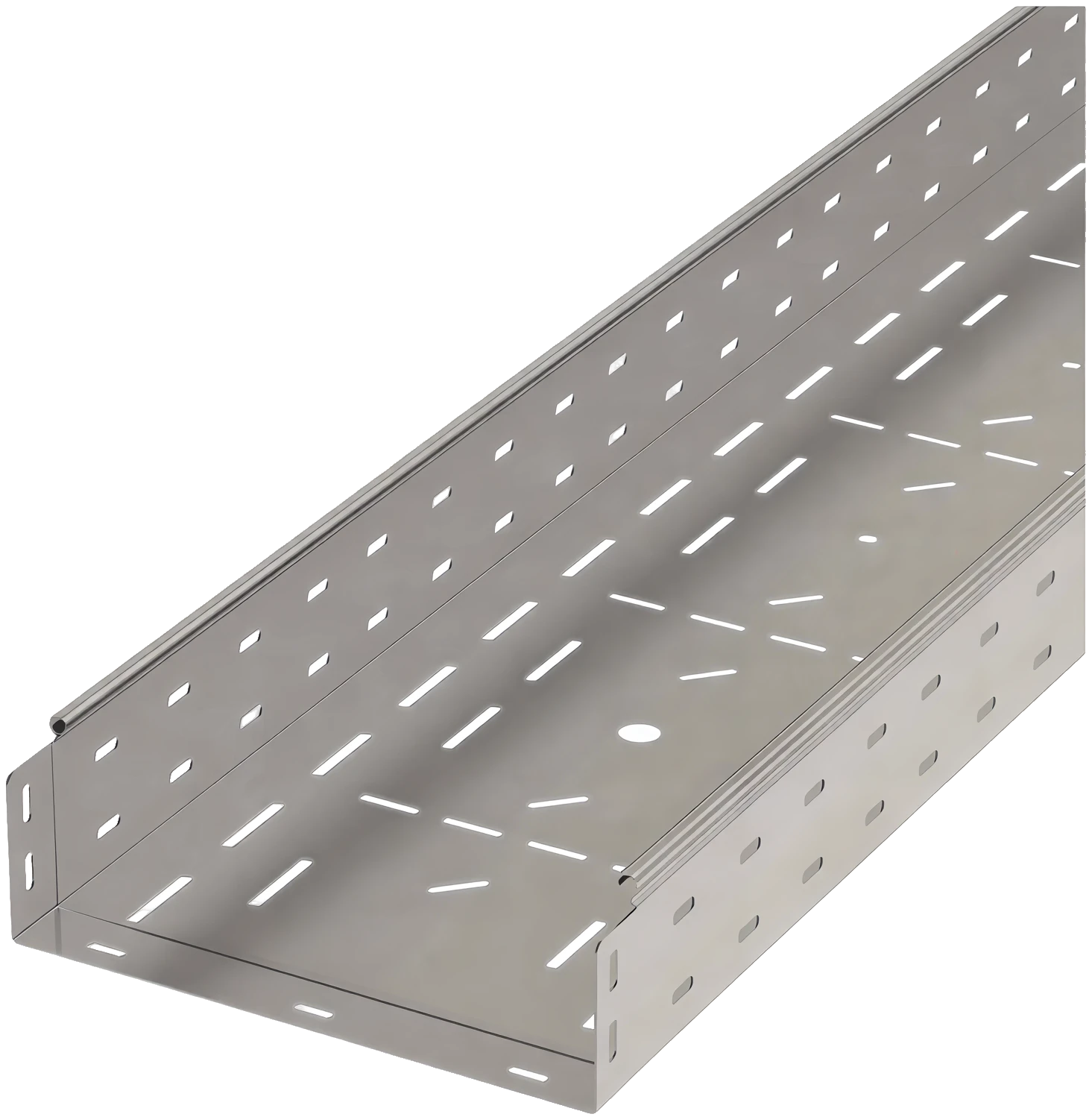

• усиленная — сталь 1,2 мм, те же борта и ширины; оцинковка по Сендзимиру, горячий цинк или окраска — для тяжёлых силовых трасс и больших пролётов.

Конструкция

• дополнительная подштамповка в местах перфорации и рёбра жёсткости увеличивают несущую способность основания на 30 %;
• круглый замок лотка придаёт дополнительную жёсткость, делает монтаж безопаснее и исключает повреждение кабеля;
• система «быстрой фиксации»: секции соединяются внахлёст и стягиваются крепежом КС6×10 — по данным каталога это экономит до 40 % времени монтажа;
• неразрывная электрическая цепь по всей трассе; дополнительные отверстия под кабельные вводы.

Повороты, крышки, соединители

Для трассы в каталоге есть горизонтальные углы 90° и 45°, Т- и Х-ответвители, вертикальные внутренние и внешние углы, крышки к лоткам и фасонным элементам, перегородки, соединительные пластины, шарнирный комплект для поворота под произвольным углом и пластина заземления для стыков, где «быстрая фиксация» срезана.

Покрытие

Оцинковка по Сендзимиру (10–20 мкм, 3 класс) — для помещений без агрессивной среды. Горячий цинк (от 55 мкм, 6 класс) — для улицы и агрессивных сред. Нержавеющая сталь AISI 304 — для пищевых и химических производств и помещений с очень высокой влажностью. Порошковая окраска (от 70 мкм, RAL) — когда трасса на виду или на открытом воздухе.

Как подобрать ширину и высоту борта

Колонка «Сечение S» в таблице — площадь сечения лотка. По ПУЭ при горизонтальной прокладке в лотках с открываемыми крышками кабель занимает до 40 % сечения: у лотка 200×50 это 4000 мм² из 10 000. Площадь кабеля считают как квадрат его наружного диаметра. Подробный расчёт — в статье «Сколько кабеля помещается в лоток».
