1 / 3Горизонтальные углы и ответвители

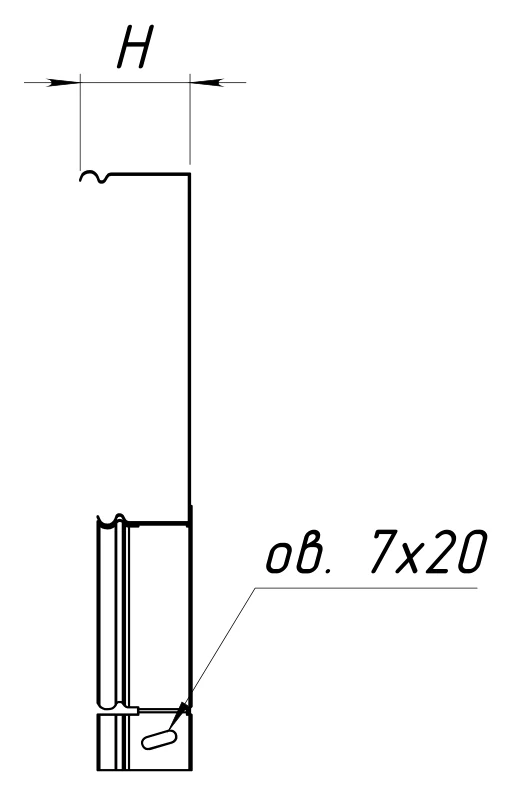

Т-ответвитель
Листовой угловой элемент для монтажа кабельных линий. Предназначен для изменения направления трассы на 90 градусов при сохранении геометрии лотка.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Толщина металла
- 0,55–1,2 мм
- Типоразмеров в таблице
- 88
Исполнения (суффикс к артикулу через дефис):
- Оцинковка Сендзимира (без суффикса)
- Горячий цинк (-ГЦ)
- Нержавеющая сталь AISI 304 (-НР)
- Порошковая окраска (-ПО)
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Данный элемент служит для плавного поворота кабельной трассы под прямым углом, обеспечивая целостность конструкции и защиту проводников. Изделие относится к серии горизонтальных углов и ответвителей, выполнено из листовой стали с различными вариантами защитного покрытия.
В ассортименте представлены 88 типоразмеров с высотой от 50 до 100 мм и шириной от 50 до 600 мм. Толщина металла варьируется от 0,55 до 1,2 мм, что влияет на вес изделия. При заказе необходимо указать артикул базовой модели и суффикс исполнения: -ГЦ для горячего цинкования, -НР для нержавеющей стали AISI 304, -ПО для порошкового покрытия.
Где применяется
Применяется при строительстве внутренних кабельных трасс в промышленных зданиях, офисных центрах и инфраструктурных объектах. Используется в системах электроснабжения и слаботочных сетях для изменения направления прокладки.
Типоразмеры и артикулы
88 строк по каталогу производителя. В таблице — базовый артикул; для другого покрытия добавьте суффикс через дефис, например -ГЦ.
Показано 88 из 88
| Артикул | H, мм | B, мм | Толщина S, мм | Вес, кг/шт |
|---|---|---|---|---|
| ТЛ500506 | 50 | 50 | 0,55 | 0,311 |
| ТЛ501006 | 50 | 100 | 0,55 | 0,434 |
| ТЛ501506 | 50 | 150 | 0,55 | 0,582 |
| ТЛ502006 | 50 | 200 | 0,55 | 0,820 |
| ТЛ503006 | 50 | 300 | 0,55 | 1,242 |
| ТЛ504006 | 50 | 400 | 0,55 | 1,721 |
| ТЛ505006 | 50 | 500 | 0,55 | 2,345 |
| ТЛ506006 | 50 | 600 | 0,55 | 3,024 |
| ТЛ500507 | 50 | 50 | 0,7 | 0,396 |
| ТЛ501007 | 50 | 100 | 0,7 | 0,552 |
| ТЛ501507 | 50 | 150 | 0,7 | 0,741 |
| ТЛ502007 | 50 | 200 | 0,7 | 1,043 |
| ТЛ503007 | 50 | 300 | 0,7 | 1,581 |
| ТЛ504007 | 50 | 400 | 0,7 | 2,190 |
| ТЛ505007 | 50 | 500 | 0,7 | 2,985 |
| ТЛ506007 | 50 | 600 | 0,7 | 3,849 |
| ТЛ500510 | 50 | 50 | 1,0 | 0,565 |
| ТЛ501010 | 50 | 100 | 1,0 | 0,789 |
| ТЛ501510 | 50 | 150 | 1,0 | 1,058 |
| ТЛ502010 | 50 | 200 | 1,0 | 1,490 |
| ТЛ503010 | 50 | 300 | 1,0 | 2,259 |
| ТЛ504010 | 50 | 400 | 1,0 | 3,129 |
| ТЛ505010 | 50 | 500 | 1,0 | 4,264 |
| ТЛ506010 | 50 | 600 | 1,0 | 5,498 |
| ТЛ500512 | 50 | 50 | 1,2 | 0,678 |
| ТЛ501012 | 50 | 100 | 1,2 | 0,947 |
| ТЛ501512 | 50 | 150 | 1,2 | 1,270 |
| ТЛ502012 | 50 | 200 | 1,2 | 1,788 |
| ТЛ503012 | 50 | 300 | 1,2 | 2,711 |
| ТЛ504012 | 50 | 400 | 1,2 | 3,755 |
| ТЛ505012 | 50 | 500 | 1,2 | 5,117 |
| ТЛ506012 | 50 | 600 | 1,2 | 6,598 |
| ТЛ801006 | 80 | 100 | 0,55 | 0,531 |
| ТЛ801506 | 80 | 150 | 0,55 | 0,843 |
| ТЛ802006 | 80 | 200 | 0,55 | 0,937 |
| ТЛ803006 | 80 | 300 | 0,55 | 1,373 |
| ТЛ804006 | 80 | 400 | 0,55 | 1,893 |
| ТЛ805006 | 80 | 500 | 0,55 | 2,502 |
| ТЛ806006 | 80 | 600 | 0,55 | 3,193 |
| ТЛ801007 | 80 | 100 | 0,7 | 0,676 |
| ТЛ801507 | 80 | 150 | 0,7 | 1,072 |
| ТЛ802007 | 80 | 200 | 0,7 | 1,193 |
| ТЛ803007 | 80 | 300 | 0,7 | 1,748 |
| ТЛ804007 | 80 | 400 | 0,7 | 2,409 |
| ТЛ805007 | 80 | 500 | 0,7 | 3,184 |
| ТЛ806007 | 80 | 600 | 0,7 | 4,064 |
| ТЛ801010 | 80 | 100 | 1,0 | 0,965 |
| ТЛ801510 | 80 | 150 | 1,0 | 1,532 |
| ТЛ802010 | 80 | 200 | 1,0 | 1,704 |
| ТЛ803010 | 80 | 300 | 1,0 | 2,497 |
| ТЛ804010 | 80 | 400 | 1,0 | 3,441 |
| ТЛ805010 | 80 | 500 | 1,0 | 4,549 |
| ТЛ806010 | 80 | 600 | 1,0 | 5,806 |
| ТЛ801012 | 80 | 100 | 1,2 | 1,158 |
| ТЛ801512 | 80 | 150 | 1,2 | 1,838 |
| ТЛ802012 | 80 | 200 | 1,2 | 2,045 |
| ТЛ803012 | 80 | 300 | 1,2 | 2,996 |
| ТЛ804012 | 80 | 400 | 1,2 | 4,129 |
| ТЛ805012 | 80 | 500 | 1,2 | 5,459 |
| ТЛ806012 | 80 | 600 | 1,2 | 6,967 |
| ТЛ101006 | 100 | 100 | 0,55 | 0,592 |
| ТЛ101506 | 100 | 150 | 0,55 | 0,946 |
| ТЛ102006 | 100 | 200 | 0,55 | 1,014 |
| ТЛ103006 | 100 | 300 | 0,55 | 1,459 |
| ТЛ104006 | 100 | 400 | 0,55 | 1,987 |
| ТЛ105006 | 100 | 500 | 0,55 | 2,604 |
| ТЛ106006 | 100 | 600 | 0,55 | 3,304 |
| ТЛ101007 | 100 | 100 | 0,7 | 0,753 |
| ТЛ101507 | 100 | 150 | 0,7 | 1,204 |
| ТЛ102007 | 100 | 200 | 0,7 | 1,290 |
| ТЛ103007 | 100 | 300 | 0,7 | 1,856 |
| ТЛ104007 | 100 | 400 | 0,7 | 2,528 |
| ТЛ105007 | 100 | 500 | 0,7 | 3,315 |
| ТЛ106007 | 100 | 600 | 0,7 | 4,206 |
| ТЛ101010 | 100 | 100 | 1,0 | 1,076 |
| ТЛ101510 | 100 | 150 | 1,0 | 1,720 |
| ТЛ102010 | 100 | 200 | 1,0 | 1,843 |
| ТЛ103010 | 100 | 300 | 1,0 | 2,652 |
| ТЛ104010 | 100 | 400 | 1,0 | 3,612 |
| ТЛ105010 | 100 | 500 | 1,0 | 4,735 |
| ТЛ106010 | 100 | 600 | 1,0 | 6,008 |
| ТЛ101012 | 100 | 100 | 1,2 | 1,291 |
| ТЛ101512 | 100 | 150 | 1,2 | 2,064 |
| ТЛ102012 | 100 | 200 | 1,2 | 2,212 |
| ТЛ103012 | 100 | 300 | 1,2 | 3,182 |
| ТЛ104012 | 100 | 400 | 1,2 | 4,334 |
| ТЛ105012 | 100 | 500 | 1,2 | 5,682 |
| ТЛ106012 | 100 | 600 | 1,2 | 7,210 |
