Угол горизонтальный 90°

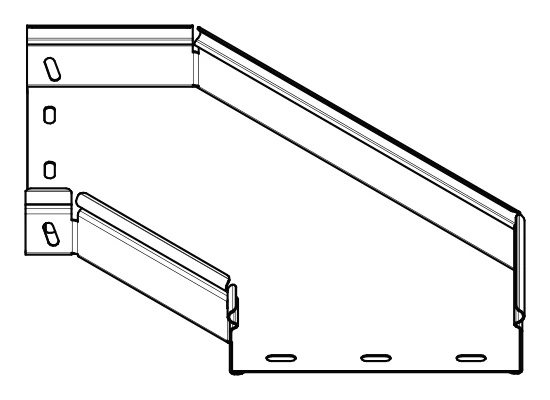

Горизонтальный угловой элемент для разворота кабельной трассы на 90 градусов. Представлен в широком диапазоне типоразмеров с различными вариантами защитных покрытий.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Толщина металла
- 0,55–1,2 мм
- Типоразмеров в таблице
- 88
Исполнения (суффикс к артикулу через дефис):
- Оцинковка Сендзимира (без суффикса)
- Горячий цинк (-ГЦ)
- Нержавеющая сталь AISI 304 (-НР)
- Порошковая окраска (-ПО)
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Деталь обеспечивает плавный поворот жесткой конструкции лотка под прямым углом, сохраняя целостность маршрута прокладки коммуникаций. Конструкция выполнена из листа металла соответствующей толщины, что гарантирует достаточную жесткость узла соединения.
Выбор конкретного экземпляра осуществляется по таблице на основе требуемой высоты и ширины профиля, а также нужной толщины материала. В заявку следует включать артикул выбранного типоразмера и суффикс покрытия (например, -ГЦ или -НР), если оно отличается от стандартного горячего цинкования.
Где применяется
Применяется в системах прокладки силовых и контрольных кабелей на промышленных объектах, в коммерческих зданиях и инженерных сетях. Используется для формирования поворотов маршрута в рамках сборных кабельных трасс.
Типоразмеры и артикулы
88 строк по каталогу производителя. В таблице — базовый артикул; для другого покрытия добавьте суффикс через дефис, например -ГЦ.
Показано 88 из 88

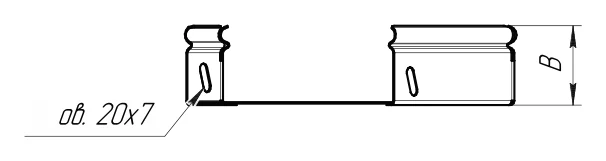

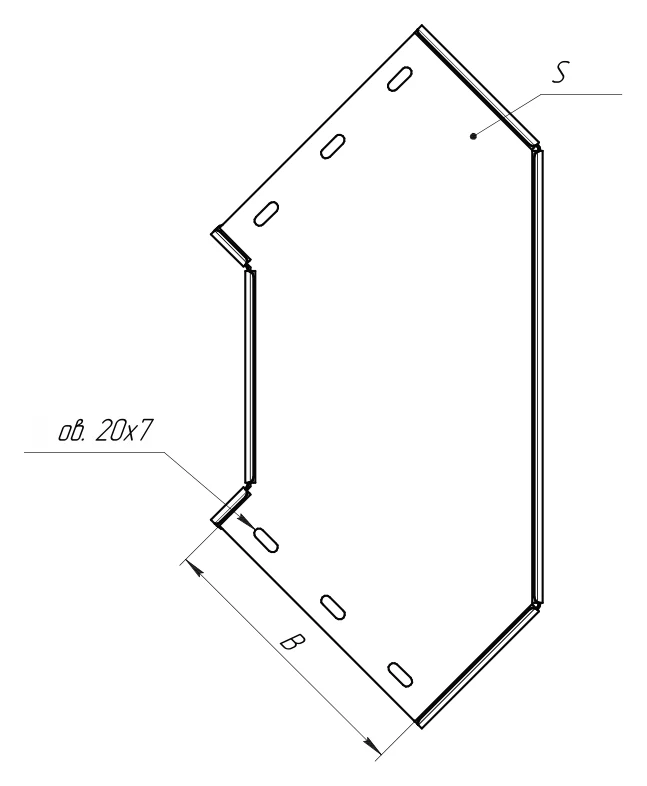

| Артикул | H, мм | B, мм | Толщина S, мм | Вес, кг/шт |
|---|---|---|---|---|
| УГ90500506 | 50 | 50 | 0,55 | 0,176 |
| УГ90501006 | 50 | 100 | 0,55 | 0,264 |
| УГ90501506 | 50 | 150 | 0,55 | 0,375 |
| УГ90502006 | 50 | 200 | 0,55 | 0,530 |
| УГ90503006 | 50 | 300 | 0,55 | 0,849 |
| УГ90504006 | 50 | 400 | 0,55 | 1,235 |
| УГ90505006 | 50 | 500 | 0,55 | 1,695 |
| УГ90506006 | 50 | 600 | 0,55 | 2,225 |
| УГ90500507 | 50 | 50 | 0,7 | 0,224 |
| УГ90501007 | 50 | 100 | 0,7 | 0,336 |
| УГ90501507 | 50 | 150 | 0,7 | 0,477 |
| УГ90502007 | 50 | 200 | 0,7 | 0,675 |
| УГ90503007 | 50 | 300 | 0,7 | 1,080 |
| УГ90504007 | 50 | 400 | 0,7 | 1,572 |
| УГ90505007 | 50 | 500 | 0,7 | 2,157 |
| УГ90506007 | 50 | 600 | 0,7 | 2,832 |
| УГ90500510 | 50 | 50 | 1,0 | 0,320 |
| УГ90501010 | 50 | 100 | 1,0 | 0,480 |
| УГ90501510 | 50 | 150 | 1,0 | 0,681 |
| УГ90502010 | 50 | 200 | 1,0 | 0,964 |
| УГ90503010 | 50 | 300 | 1,0 | 1,543 |
| УГ90504010 | 50 | 400 | 1,0 | 2,245 |
| УГ90505010 | 50 | 500 | 1,0 | 3,082 |
| УГ90506010 | 50 | 600 | 1,0 | 4,045 |
| УГ90500512 | 50 | 50 | 1,2 | 0,384 |
| УГ90501012 | 50 | 100 | 1,2 | 0,576 |
| УГ90501512 | 50 | 150 | 1,2 | 0,817 |
| УГ90502012 | 50 | 200 | 1,2 | 1,157 |
| УГ90503012 | 50 | 300 | 1,2 | 1,852 |
| УГ90504012 | 50 | 400 | 1,2 | 2,694 |
| УГ90505012 | 50 | 500 | 1,2 | 3,698 |
| УГ90506012 | 50 | 600 | 1,2 | 4,854 |
| УГ90801006 | 80 | 100 | 0,55 | 0,337 |
| УГ90801506 | 80 | 150 | 0,55 | 0,457 |
| УГ90802006 | 80 | 200 | 0,55 | 0,629 |
| УГ90803006 | 80 | 300 | 0,55 | 0,969 |
| УГ90804006 | 80 | 400 | 0,55 | 1,377 |
| УГ90805006 | 80 | 500 | 0,55 | 1,473 |
| УГ90806006 | 80 | 600 | 0,55 | 2,410 |
| УГ90801007 | 80 | 100 | 0,7 | 0,428 |
| УГ90801507 | 80 | 150 | 0,7 | 0,582 |
| УГ90802007 | 80 | 200 | 0,7 | 0,801 |
| УГ90803007 | 80 | 300 | 0,7 | 1,233 |
| УГ90804007 | 80 | 400 | 0,7 | 1,752 |
| УГ90805007 | 80 | 500 | 0,7 | 1,875 |
| УГ90806007 | 80 | 600 | 0,7 | 3,067 |
| УГ90801010 | 80 | 100 | 1,0 | 0,612 |
| УГ90801510 | 80 | 150 | 1,0 | 0,831 |
| УГ90802010 | 80 | 200 | 1,0 | 1,144 |
| УГ90803010 | 80 | 300 | 1,0 | 1,762 |
| УГ90804010 | 80 | 400 | 1,0 | 2,503 |
| УГ90805010 | 80 | 500 | 1,0 | 2,679 |
| УГ90806010 | 80 | 600 | 1,0 | 4,381 |
| УГ90801012 | 80 | 100 | 1,2 | 0,734 |
| УГ90801512 | 80 | 150 | 1,2 | 0,997 |
| УГ90802012 | 80 | 200 | 1,2 | 1,373 |
| УГ90803012 | 80 | 300 | 1,2 | 2,114 |
| УГ90804012 | 80 | 400 | 1,2 | 3,004 |
| УГ90805012 | 80 | 500 | 1,2 | 3,215 |
| УГ90806012 | 80 | 600 | 1,2 | 5,257 |
| УГ90101006 | 100 | 100 | 0,55 | 0,382 |
| УГ90101506 | 100 | 150 | 0,55 | 0,510 |
| УГ90102006 | 100 | 200 | 0,55 | 0,694 |
| УГ90103006 | 100 | 300 | 0,55 | 1,047 |
| УГ90104006 | 100 | 400 | 0,55 | 1,470 |
| УГ90105006 | 100 | 500 | 0,55 | 1,966 |
| УГ90106006 | 100 | 600 | 0,55 | 2,531 |
| УГ90101007 | 100 | 100 | 0,7 | 0,487 |
| УГ90101507 | 100 | 150 | 0,7 | 0,649 |
| УГ90102007 | 100 | 200 | 0,7 | 0,883 |
| УГ90103007 | 100 | 300 | 0,7 | 1,333 |
| УГ90104007 | 100 | 400 | 0,7 | 1,870 |
| УГ90105007 | 100 | 500 | 0,7 | 2,502 |
| УГ90106007 | 100 | 600 | 0,7 | 3,221 |
| УГ90101010 | 100 | 100 | 1,0 | 0,695 |
| УГ90101510 | 100 | 150 | 1,0 | 0,927 |
| УГ90102010 | 100 | 200 | 1,0 | 1,261 |
| УГ90103010 | 100 | 300 | 1,0 | 1,904 |
| УГ90104010 | 100 | 400 | 1,0 | 2,672 |
| УГ90105010 | 100 | 500 | 1,0 | 3,574 |
| УГ90106010 | 100 | 600 | 1,0 | 4,601 |
| УГ90101012 | 100 | 100 | 1,2 | 0,834 |
| УГ90101512 | 100 | 150 | 1,2 | 1,112 |
| УГ90102012 | 100 | 200 | 1,2 | 1,513 |
| УГ90103012 | 100 | 300 | 1,2 | 2,285 |
| УГ90104012 | 100 | 400 | 1,2 | 3,206 |
| УГ90105012 | 100 | 500 | 1,2 | 4,289 |
| УГ90106012 | 100 | 600 | 1,2 | 5,521 |
