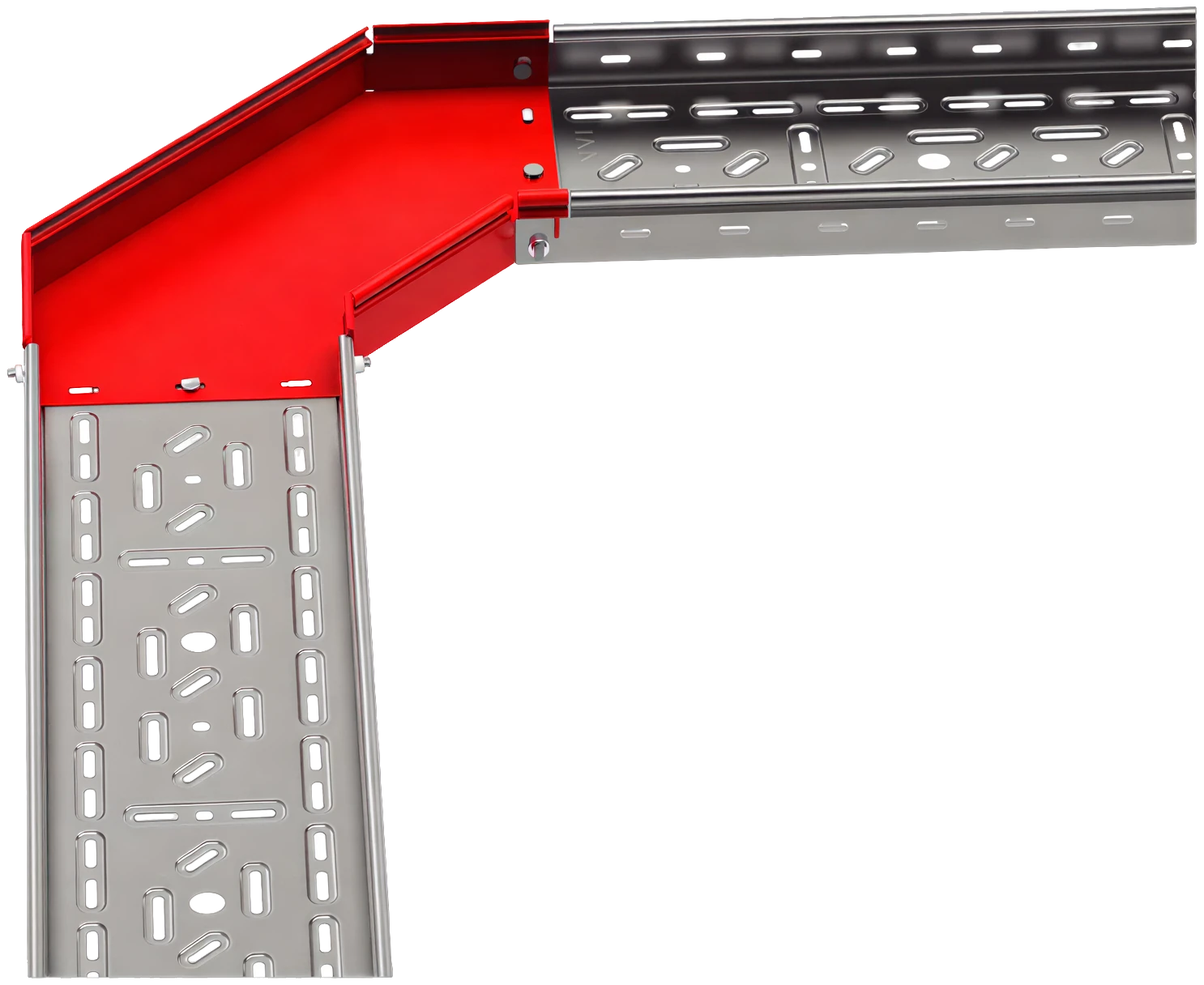

Угол горизонтальный 90°
- Ширина:
- 50–600 мм
- Толщина:
- 0,55–1,2 мм
- Вариантов:
- 88 типоразмеров
1 / 3Горизонтальные углы и ответвители

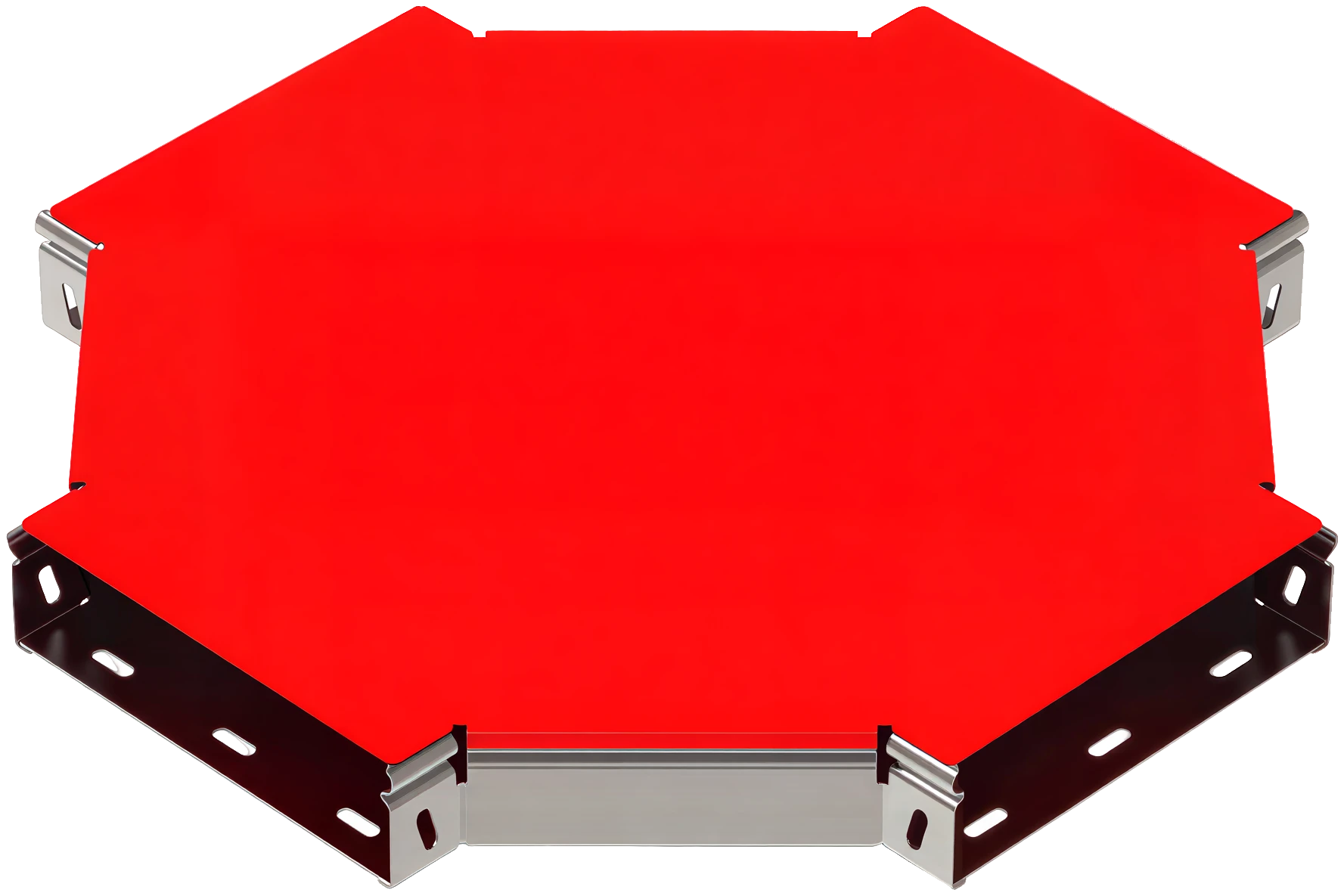

Крышка Х-ответвителя
Крышки для ответвителей серии Х обеспечивают закрытие кабельных трасс. Представлены в диапазоне ширин от 50 до 600 мм с различными вариантами защитных покрытий.
- Ширина
- 50–600 мм
- Толщина металла
- 0,55–1,2 мм
- Типоразмеров в таблице
- 32
Исполнения (суффикс к артикулу через дефис):
- Оцинковка Сендзимира (без суффикса)
- Горячий цинк (-ГЦ)
- Нержавеющая сталь AISI 304 (-НР)
- Порошковая окраска (-ПО)
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Деталь предназначена для монтажа на горизонтальные углы и ответвители лотков, обеспечивая защиту проложенных кабелей от пыли, влаги и механических повреждений. Конструкция соответствует серии изделий для формирования поворотов трассы под углами 90 и 45 градусов.
Для выбора подходящей позиции обращайте внимание на ширину B (от 50 до 600 мм) и толщину металла S (от 0,55 до 1,2 мм). В заявку указывайте полный артикул с суффиксом требуемого исполнения: -ГЦ, -НР, -ПО, -ЭЦ или -ТДЦ, в зависимости от условий эксплуатации.
Где применяется
Используются в системах кабельных лотков для закрытия горизонтальных участков на промышленных объектах, в инфраструктуре зданий и инженерных сетях при прокладке силовых и контрольных кабелей.
Типоразмеры и артикулы
32 строки по каталогу производителя. В таблице — базовый артикул; для другого покрытия добавьте суффикс через дефис, например -ГЦ.
Показано 32 из 32
| Артикул | B, мм | Толщина S, мм | Вес, кг/шт |
|---|---|---|---|
| КХЛ0506 | 50 | 0,55 | 0,192 |
| КХЛ1006 | 100 | 0,55 | 0,317 |
| КХЛ1506 | 150 | 0,55 | 0,463 |
| КХЛ2006 | 200 | 0,55 | 0,699 |
| КХЛ3006 | 300 | 0,55 | 1,111 |
| КХЛ4006 | 400 | 0,55 | 1,602 |
| КХЛ5006 | 500 | 0,55 | 2,171 |
| КХЛ6006 | 600 | 0,55 | 2,819 |
| КХЛ0507 | 50 | 0,7 | 0,269 |
| КХЛ1007 | 100 | 0,7 | 0,444 |
| КХЛ1507 | 150 | 0,7 | 0,648 |
| КХЛ2007 | 200 | 0,7 | 0,977 |
| КХЛ3007 | 300 | 0,7 | 1,554 |
| КХЛ4007 | 400 | 0,7 | 2,240 |
| КХЛ5007 | 500 | 0,7 | 3,037 |
| КХЛ6007 | 600 | 0,7 | 3,943 |
| КХЛ0510 | 50 | 1,0 | 0,350 |
| КХЛ1010 | 100 | 1,0 | 0,577 |
| КХЛ1510 | 150 | 1,0 | 0,842 |
| КХЛ2010 | 200 | 1,0 | 1,270 |
| КХЛ3010 | 300 | 1,0 | 2,020 |
| КХЛ4010 | 400 | 1,0 | 2,912 |
| КХЛ5010 | 500 | 1,0 | 3,948 |
| КХЛ6010 | 600 | 1,0 | 5,126 |
| КХЛ0512 | 50 | 1,2 | 0,420 |
| КХЛ1012 | 100 | 1,2 | 0,693 |
| КХЛ1512 | 150 | 1,2 | 1,011 |
| КХЛ2012 | 200 | 1,2 | 1,524 |
| КХЛ3012 | 300 | 1,2 | 2,424 |
| КХЛ4012 | 400 | 1,2 | 3,494 |
| КХЛ5012 | 500 | 1,2 | 4,738 |
| КХЛ6012 | 600 | 1,2 | 6,151 |
Другие изделия серии
Вся серия →
Горизонтальные углы и ответвители
Угол горизонтальный 45°
- Ширина:
- 50–600 мм
- Толщина:
- 0,55–1,2 мм
- Вариантов:
- 88 типоразмеров
Горизонтальные углы и ответвители

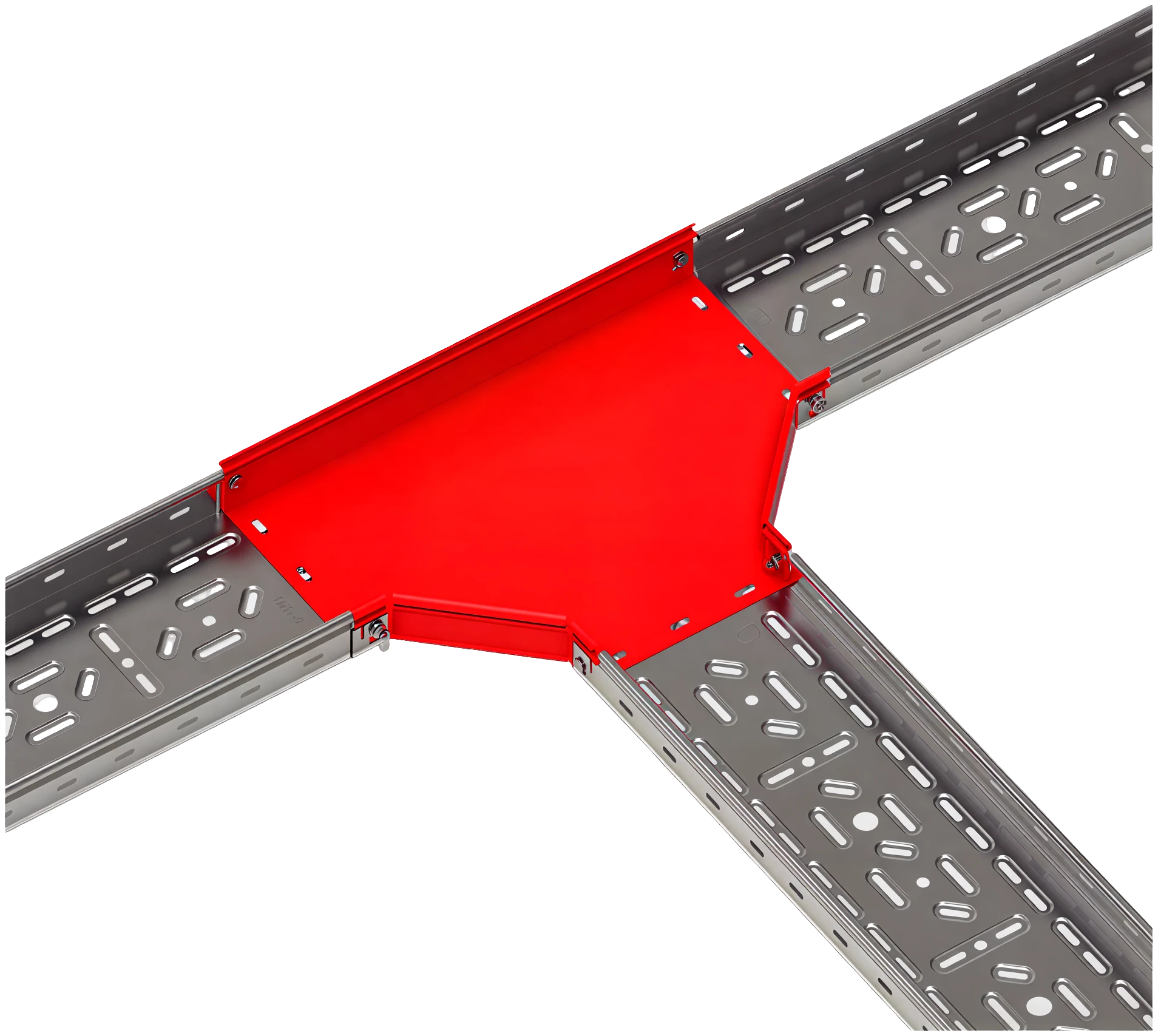

Т-ответвитель
- Ширина:
- 50–600 мм
- Толщина:
- 0,55–1,2 мм
- Вариантов:
- 88 типоразмеров
Горизонтальные углы и ответвители

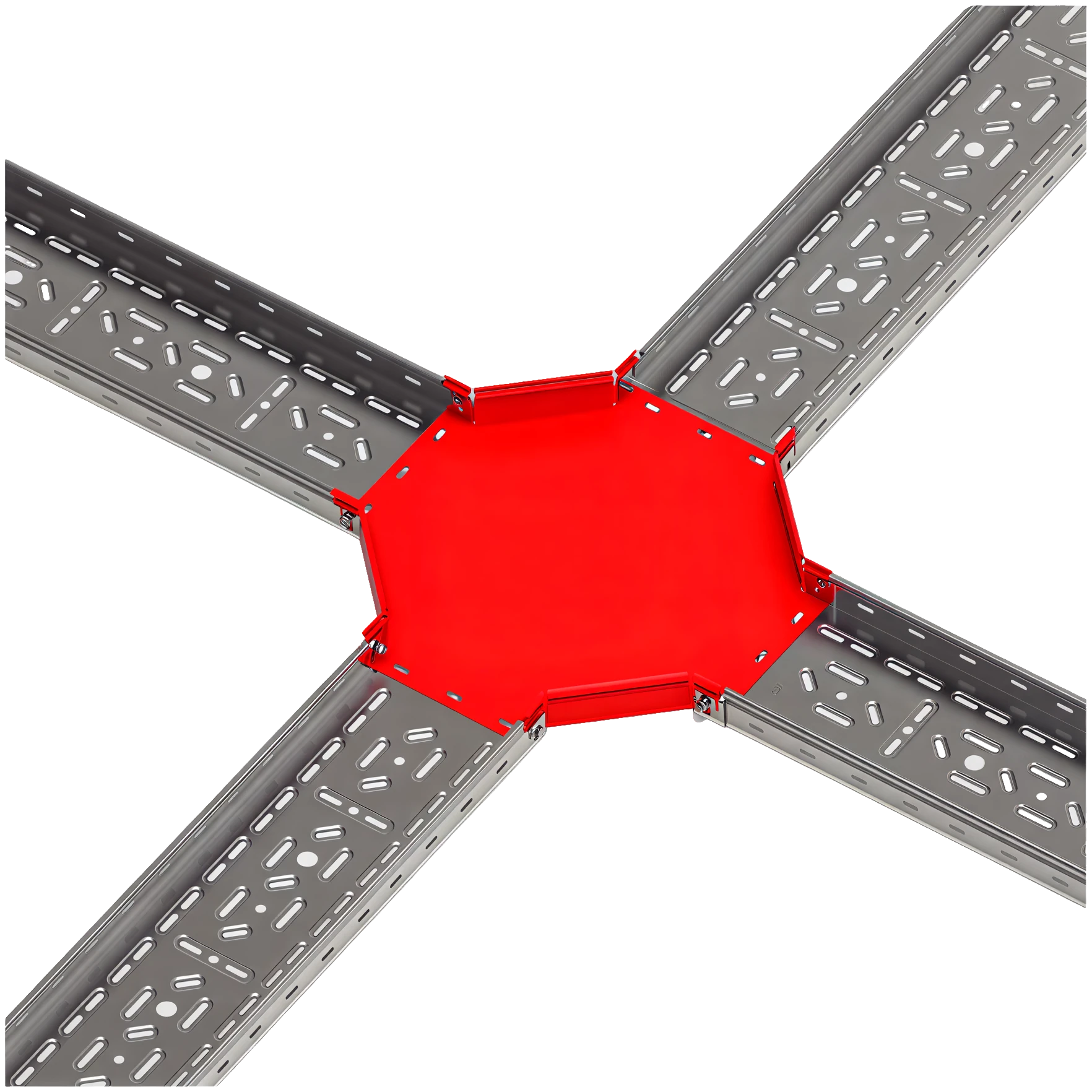

Х-ответвитель
