Крышка Т-ответвителя
Крышка Т-ответвителя для листовых лотков серии Горизонтальные углы и ответвители. Защищает кабельный трассу от пыли и механических повреждений.
- Ширина
- 50–600 мм
- Толщина металла
- 0,55–1,2 мм
- Типоразмеров в таблице
- 32
Исполнения (суффикс к артикулу через дефис):
- Оцинковка Сендзимира (без суффикса)
- Горячий цинк (-ГЦ)
- Нержавеющая сталь AISI 304 (-НР)
- Порошковая окраска (-ПО)
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Изделие предназначено для закрытия продольного шва в местах разветвления кабельных линий. Оно обеспечивает защиту уложенных коммуникаций от внешних загрязнений, влаги и случайных механических воздействий со стороны.

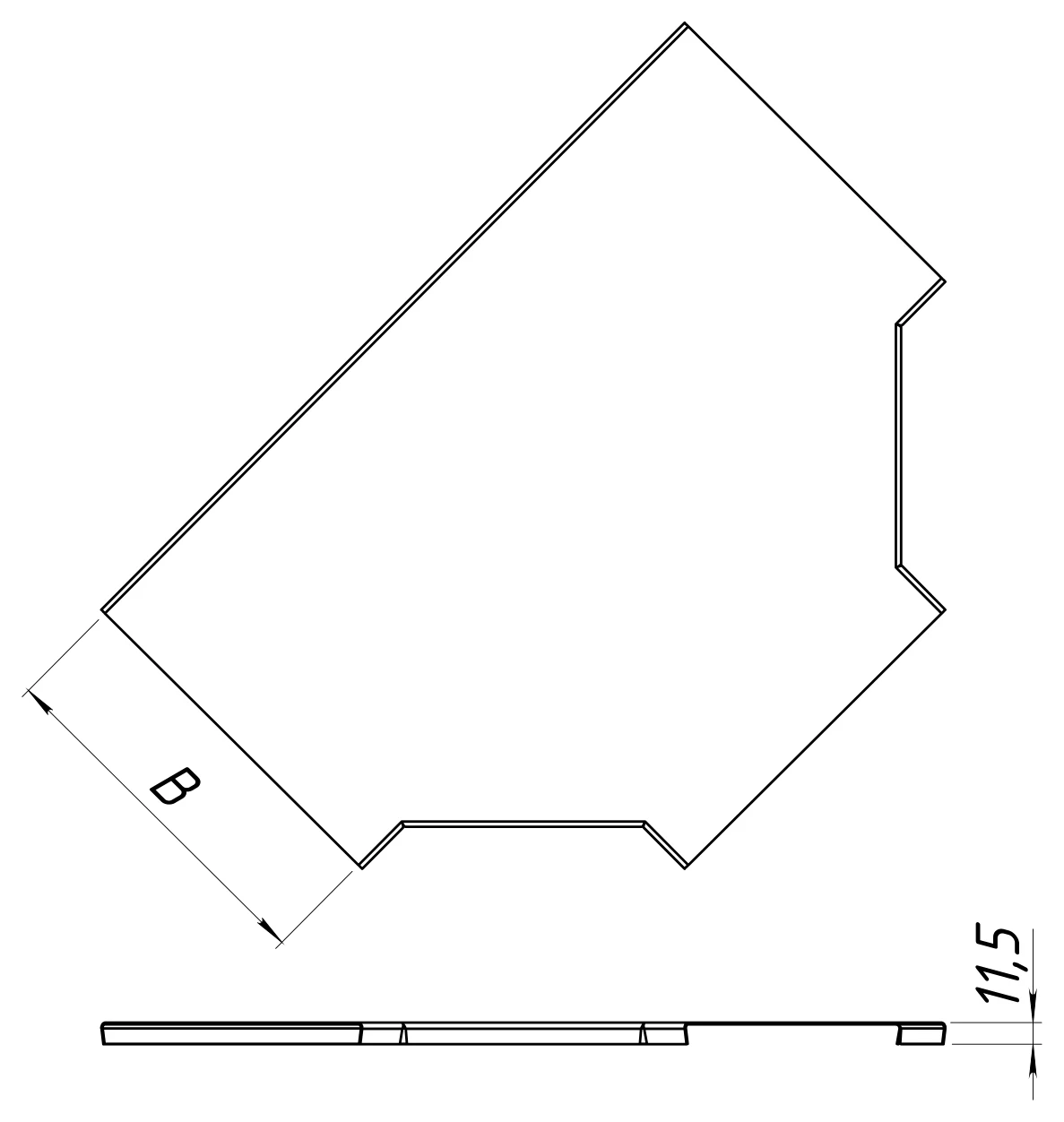

При выборе типоразмера обратите внимание на ширину лотка (B) и толщину металла (S), которые варьируются в зависимости от требуемой прочности конструкции. В спецификацию необходимо указать артикул базового исполнения или суффикс покрытия: -ГЦ, -НР, -ПО, -ЭЦ, -ТДЦ.
Где применяется
Применяется в системах защиты кабельных трасс на промышленных объектах, в коммерческих зданиях и инфраструктурных комплексах для закрытия мест разветвления линий.
Типоразмеры и артикулы
32 строки по каталогу производителя. В таблице — базовый артикул; для другого покрытия добавьте суффикс через дефис, например -ГЦ.
Показано 32 из 32
| Артикул | B, мм | Толщина S, мм | Вес, кг/шт |
|---|---|---|---|
| КТЛ0506 | 50 | 0,55 | 0,139 |
| КТЛ1006 | 100 | 0,55 | 0,237 |
| КТЛ1506 | 150 | 0,55 | 0,361 |
| КТЛ2006 | 200 | 0,55 | 0,552 |
| КТЛ3006 | 300 | 0,55 | 0,914 |
| КТЛ4006 | 400 | 0,55 | 1,356 |
| КТЛ5006 | 500 | 0,55 | 1,876 |
| КТЛ6006 | 600 | 0,55 | 2,475 |
| КТЛ0507 | 50 | 0,7 | 0,194 |
| КТЛ1007 | 100 | 0,7 | 0,332 |
| КТЛ1507 | 150 | 0,7 | 0,505 |
| КТЛ2007 | 200 | 0,7 | 0,772 |
| КТЛ3007 | 300 | 0,7 | 1,279 |
| КТЛ4007 | 400 | 0,7 | 1,897 |
| КТЛ5007 | 500 | 0,7 | 2,624 |
| КТЛ6007 | 600 | 0,7 | 3,461 |
| КТЛ0510 | 50 | 1,0 | 0,252 |
| КТЛ1010 | 100 | 1,0 | 0,432 |
| КТЛ1510 | 150 | 1,0 | 0,657 |
| КТЛ2010 | 200 | 1,0 | 1,004 |
| КТЛ3010 | 300 | 1,0 | 1,663 |
| КТЛ4010 | 400 | 1,0 | 2,466 |
| КТЛ5010 | 500 | 1,0 | 3,411 |
| КТЛ6010 | 600 | 1,0 | 4,499 |
| КТЛ0512 | 50 | 1,2 | 0,303 |
| КТЛ1012 | 100 | 1,2 | 0,518 |
| КТЛ1512 | 150 | 1,2 | 0,788 |
| КТЛ2012 | 200 | 1,2 | 1,204 |
| КТЛ3012 | 300 | 1,2 | 1,995 |
| КТЛ4012 | 400 | 1,2 | 2,959 |
| КТЛ5012 | 500 | 1,2 | 4,093 |
| КТЛ6012 | 600 | 1,2 | 5,399 |
