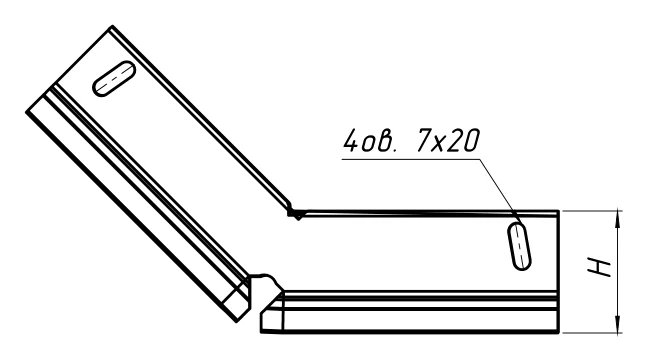

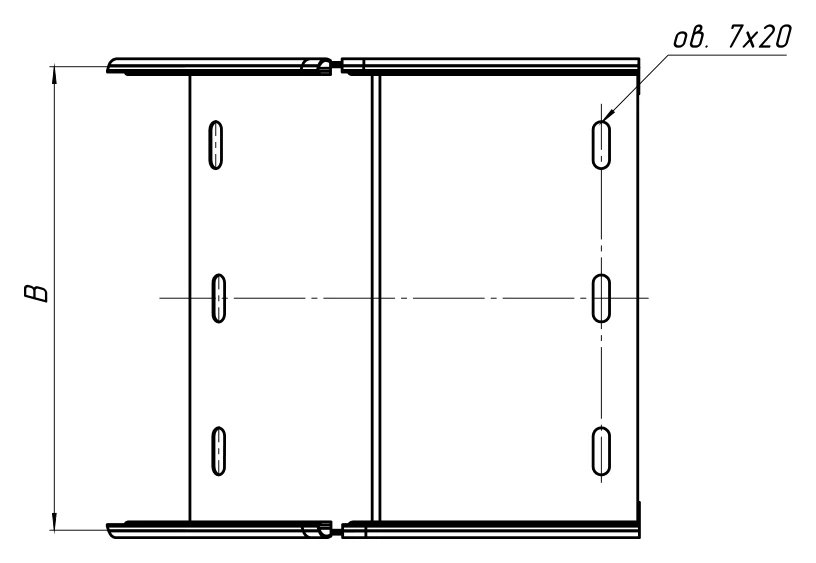

Угол вертикальный внешний 45°

Вертикальный внешний угол 45° для изменения направления кабельной трассы. Изготовлен из оцинкованного или нержавеющего листа, подходит для монтажа в системах лотков.

Ширина: 50–600 мм
Высота: 50–100 мм
Толщина металла: 0,55–1,2 мм
Типоразмеров в таблице: 88

Исполнения (суффикс к артикулу через дефис):

Оцинковка Сендзимира (без суффикса)
Горячий цинк (-ГЦ)
Нержавеющая сталь AISI 304 (-НР)
Порошковая окраска (-ПО)

Запросить цену Выбрать артикул Позвонить

Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.

Описание

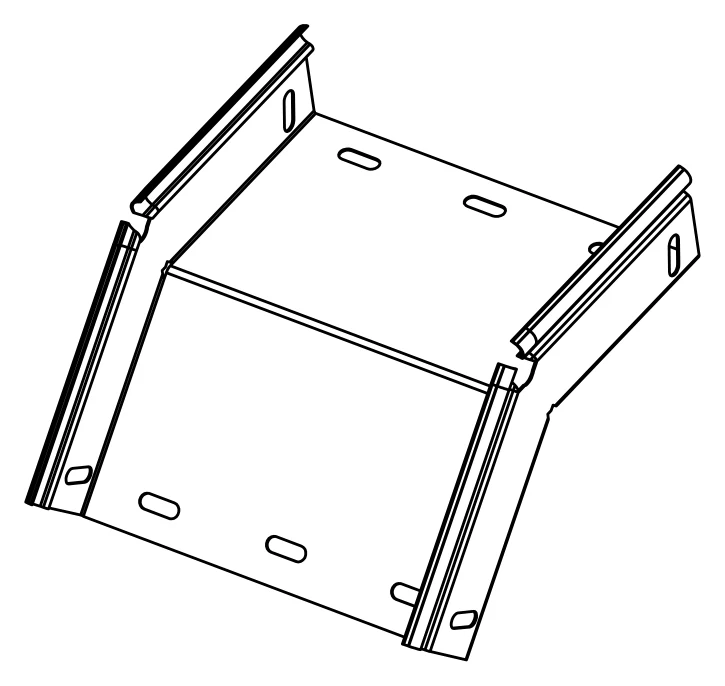

Деталь предназначена для плавного поворота кабельных линий вниз под углом 45 градусов. Конструкция представляет собой элемент листовой сборки, обеспечивающий надежное соединение сегментов лотков без перегибов кабеля. Для фиксации узла в проектной документации рекомендуется применять крепежные элементы типа КСбх10.

В ассортименте представлено 88 типоразмеров с шириной от 50 до 600 мм и высотой 50–100 мм. При выборе учитывайте толщину металла (от 0,55 до 1,2 мм) и вес изделия. В заявке указывайте базовый артикул и суффикс покрытия: -ГЦ, -НР, -ПО или другие доступные варианты.

Где применяется

Используется при монтаже систем кабельных лотков на промышленных объектах, в зданиях и сооружениях с различными условиями эксплуатации. Применяется для формирования маршрутов прокладки силовых и слаботочных линий.

Типоразмеры и артикулы

88 строк по каталогу производителя. В таблице — базовый артикул; для другого покрытия добавьте суффикс через дефис, например -ГЦ.

H, ммB, ммТолщина S, ммАртикул

Показано 88 из 88

Угол вертикальный внешний 45°: таблица типоразмеров
Артикул	H, мм	B, мм	Толщина S, мм	Вес, кг/шт
УВЕ45500506	50	50	0,55	0,176
УВЕ45501006	50	100	0,55	0,222
УВЕ45501506	50	150	0,55	0,270
УВЕ45502006	50	200	0,55	0,318
УВЕ45503006	50	300	0,55	0,417
УВЕ45504006	50	400	0,55	0,508
УВЕ45505006	50	500	0,55	0,604
УВЕ45506006	50	600	0,55	0,698
УВЕ45500507	50	50	0,7	0,224
УВЕ45501007	50	100	0,7	0,282
УВЕ45501507	50	150	0,7	0,344
УВЕ45502007	50	200	0,7	0,405
УВЕ45503007	50	300	0,7	0,531
УВЕ45504007	50	400	0,7	0,646
УВЕ45505007	50	500	0,7	0,769
УВЕ45506007	50	600	0,7	0,888
УВЕ45500510	50	50	1,0	0,320
УВЕ45501010	50	100	1,0	0,403
УВЕ45501510	50	150	1,0	0,491
УВЕ45502010	50	200	1,0	0,578
УВЕ45503010	50	300	1,0	0,758
УВЕ45504010	50	400	1,0	0,923
УВЕ45505010	50	500	1,0	1,098
УВЕ45506010	50	600	1,0	1,269
УВЕ45500512	50	50	1,2	0,384
УВЕ45501012	50	100	1,2	0,484
УВЕ45501512	50	150	1,2	0,589
УВЕ45502012	50	200	1,2	0,694
УВЕ45503012	50	300	1,2	0,910
УВЕ45504012	50	400	1,2	1,108
УВЕ45505012	50	500	1,2	1,318
УВЕ45506012	50	600	1,2	1,523
УВЕ45801006	80	100	0,55	0,263
УВЕ45801506	80	150	0,55	0,306
УВЕ45802006	80	200	0,55	0,348
УВЕ45803006	80	300	0,55	0,433
УВЕ45804006	80	400	0,55	0,522
УВЕ45805006	80	500	0,55	0,602
УВЕ45806006	80	600	0,55	0,690
УВЕ45801007	80	100	0,7	0,335
УВЕ45801507	80	150	0,7	0,389
УВЕ45802007	80	200	0,7	0,443
УВЕ45803007	80	300	0,7	0,552
УВЕ45804007	80	400	0,7	0,664
УВЕ45805007	80	500	0,7	0,766
УВЕ45806007	80	600	0,7	0,879
УВЕ45801010	80	100	1,0	0,478
УВЕ45801510	80	150	1,0	0,556
УВЕ45802010	80	200	1,0	0,633
УВЕ45803010	80	300	1,0	0,788
УВЕ45804010	80	400	1,0	0,949
УВЕ45805010	80	500	1,0	1,094
УВЕ45806010	80	600	1,0	1,255
УВЕ45801012	80	100	1,2	0,574
УВЕ45801512	80	150	1,2	0,667
УВЕ45802012	80	200	1,2	0,760
УВЕ45803012	80	300	1,2	0,946
УВЕ45804012	80	400	1,2	1,139
УВЕ45805012	80	500	1,2	1,313
УВЕ45806012	80	600	1,2	1,506
УВЕ45101006	100	100	0,55	0,284
УВЕ45101506	100	150	0,55	0,323
УВЕ45102006	100	200	0,55	0,362
УВЕ45103006	100	300	0,55	0,441
УВЕ45104006	100	400	0,55	0,516
УВЕ45105006	100	500	0,55	0,594
УВЕ45106006	100	600	0,55	0,670
УВЕ45101007	100	100	0,7	0,362
УВЕ45151007	100	150	0,7	0,412
УВЕ45102007	100	200	0,7	0,461
УВЕ45103007	100	300	0,7	0,561
УВЕ45104007	100	400	0,7	0,657
УВЕ45105007	100	500	0,7	0,756
УВЕ45106007	100	600	0,7	0,853
УВЕ45101010	100	100	1,0	0,517
УВЕ45151010	100	150	1,0	0,588
УВЕ45102010	100	200	1,0	0,659
УВЕ45103010	100	300	1,0	0,801
УВЕ45104010	100	400	1,0	0,939
УВЕ45105010	100	500	1,0	1,080
УВЕ45106010	100	600	1,0	1,218
УВЕ45101012	100	100	1,2	0,620
УВЕ45151012	100	150	1,2	0,706
УВЕ45102012	100	200	1,2	0,791
УВЕ45103012	100	300	1,2	0,961
УВЕ45104012	100	400	1,2	1,127
УВЕ45105012	100	500	1,2	1,296
УВЕ45106012	100	600	1,2	1,462
