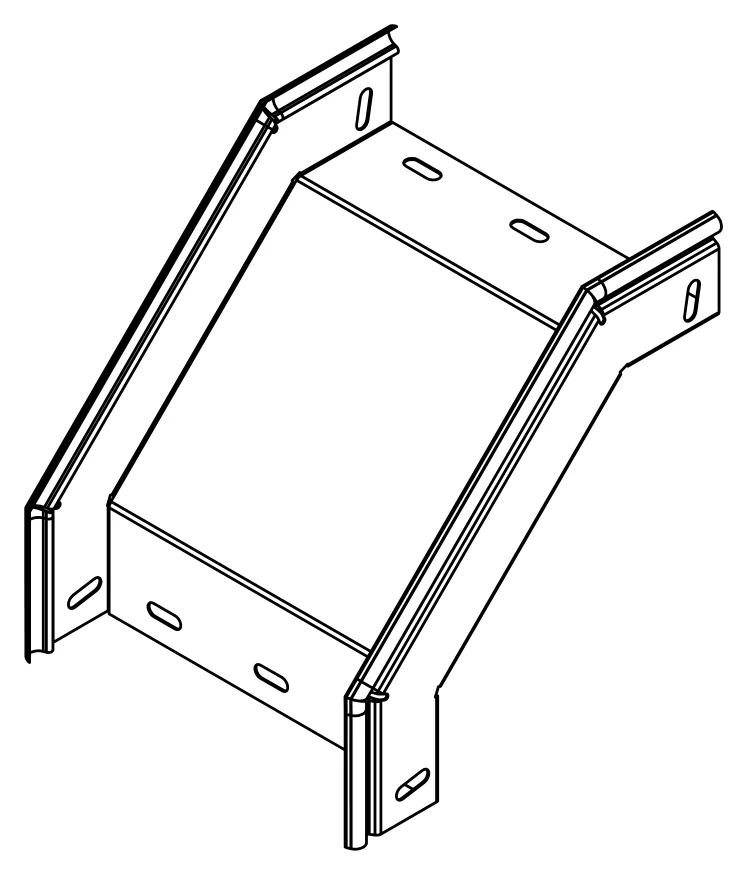

Угол вертикальный внешний 90°

Вертикальный внешний угол 90° для листовой кабельной лотки серии Вертикальные углы. Обеспечивает поворот трассы вниз, крепление на КСбх10.

Ширина: 50–600 мм
Высота: 50–100 мм
Толщина металла: 0,55–1,2 мм
Типоразмеров в таблице: 88

Исполнения (суффикс к артикулу через дефис):

Оцинковка Сендзимира (без суффикса)
Горячий цинк (-ГЦ)
Нержавеющая сталь AISI 304 (-НР)
Порошковая окраска (-ПО)

Запросить цену Выбрать артикул Позвонить

Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.

Описание

Данное изделие представляет собой элемент системы листовых кабельных лотков, предназначенный для формирования внешнего угла поворота маршрута прокладки на 90 градусов в вертикальной плоскости. Конструкция позволяет надежно фиксировать трассу с помощью крепежа типа КСбх10.

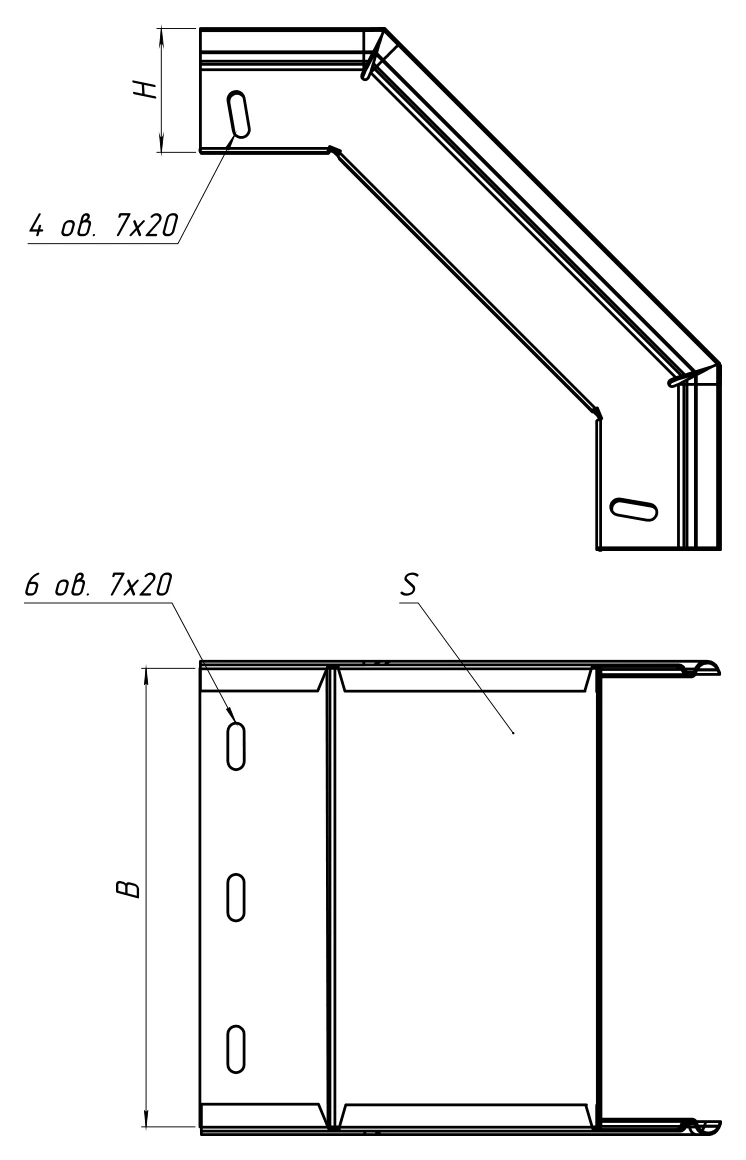

В ассортименте представлено 88 типоразмеров, различающихся высотой H (50–100 мм), шириной B (50–600 мм) и толщиной металла S (0,55–1,2 мм). При оформлении заказа необходимо указать соответствующий артикул из таблицы с учетом требуемых габаритов и выбранного покрытия: оцинковка Сендзимира, горячее цинкование (-ГЦ), нержавеющая сталь AISI 304 (-НР) или порошковая окраска (-ПО).

Где применяется

Применяется при монтаже систем кабельных трасс в промышленных зданиях, торговых центрах и офисных комплексах для изменения направления прокладок без повреждения кабеля.

Типоразмеры и артикулы

88 строк по каталогу производителя. В таблице — базовый артикул; для другого покрытия добавьте суффикс через дефис, например -ГЦ.

H, ммB, ммТолщина S, ммАртикул

Показано 88 из 88

Угол вертикальный внешний 90°: таблица типоразмеров
Артикул	H, мм	B, мм	Толщина S, мм	Вес, кг/шт
УВЕ90500506	50	50	0,55	0,229
УВЕ90501006	50	100	0,55	0,286
УВЕ90501506	50	150	0,55	0,346
УВЕ90502006	50	200	0,55	0,405
УВЕ90503006	50	300	0,55	0,525
УВЕ90504006	50	400	0,55	0,642
УВЕ90505006	50	500	0,55	0,762
УВЕ90506006	50	600	0,55	0,879
УВЕ90500507	50	50	0,7	0,291
УВЕ90501007	50	100	0,7	0,364
УВЕ90501507	50	150	0,7	0,440
УВЕ90502007	50	200	0,7	0,516
УВЕ90503007	50	300	0,7	0,669
УВЕ90504007	50	400	0,7	0,818
УВЕ90505007	50	500	0,7	0,970
УВЕ90506007	50	600	0,7	1,119
УВЕ90500510	50	50	1,0	0,416
УВЕ90501010	50	100	1,0	0,520
УВЕ90501510	50	150	1,0	0,629
УВЕ90502010	50	200	1,0	0,737
УВЕ90503010	50	300	1,0	0,955
УВЕ90504010	50	400	1,0	1,168
УВЕ90505010	50	500	1,0	1,385
УВЕ90506010	50	600	1,0	1,598
УВЕ90500512	50	50	1,2	0,499
УВЕ90501012	50	100	1,2	0,624
УВЕ90501512	50	150	1,2	0,755
УВЕ90502012	50	200	1,2	0,884
УВЕ90503012	50	300	1,2	1,146
УВЕ90504012	50	400	1,2	1,402
УВЕ90505012	50	500	1,2	1,662
УВЕ90506012	50	600	1,2	1,918
УВЕ90801006	80	100	0,55	0,325
УВЕ90801506	80	150	0,55	0,373
УВЕ90802006	80	200	0,55	0,422
УВЕ90803006	80	300	0,55	0,520
УВЕ90804006	80	400	0,55	0,615
УВЕ90805006	80	500	0,55	0,713
УВЕ90806006	80	600	0,55	0,808
УВЕ90801007	80	100	0,7	0,413
УВЕ90801507	80	150	0,7	0,475
УВЕ90802007	80	200	0,7	0,537
УВЕ90803007	80	300	0,7	0,662
УВЕ90804007	80	400	0,7	0,783
УВЕ90805007	80	500	0,7	0,907
УВЕ90806007	80	600	0,7	1,028
УВЕ90801010	80	100	1,0	0,590
УВЕ90801510	80	150	1,0	0,679
УВЕ90802010	80	200	1,0	0,767
УВЕ90803010	80	300	1,0	0,945
УВЕ90804010	80	400	1,0	1,118
УВЕ90805010	80	500	1,0	1,296
УВЕ90806010	80	600	1,0	1,469
УВЕ90801012	80	100	1,2	0,708
УВЕ90801512	80	150	1,2	0,815
УВЕ90802012	80	200	1,2	0,920
УВЕ90803012	80	300	1,2	1,134
УВЕ90804012	80	400	1,2	1,342
УВЕ90805012	80	500	1,2	1,555
УВЕ90806012	80	600	1,2	1,763
УВЕ90101006	100	100	0,55	0,341
УВЕ90151006	100	150	0,55	0,382
УВЕ90102006	100	200	0,55	0,424
УВЕ90103006	100	300	0,55	0,507
УВЕ90104006	100	400	0,55	0,587
УВЕ90105006	100	500	0,55	0,670
УВЕ90106006	100	600	0,55	0,751
УВЕ90101007	100	100	0,7	0,434
УВЕ90151007	100	150	0,7	0,487
УВЕ90102007	100	200	0,7	0,540
УВЕ90103007	100	300	0,7	0,645
УВЕ90104007	100	400	0,7	0,748
УВЕ90105007	100	500	0,7	0,853
УВЕ90106007	100	600	0,7	0,956
УВЕ90101010	100	100	1,0	0,620
УВЕ90151010	100	150	1,0	0,695
УВЕ90102010	100	200	1,0	0,771
УВЕ90103010	100	300	1,0	0,922
УВЕ90104010	100	400	1,0	1,068
УВЕ90105010	100	500	1,0	1,219
УВЕ90106010	100	600	1,0	1,366
УВЕ90101012	100	100	1,2	0,744
УВЕ90151012	100	150	1,2	0,834
УВЕ90102012	100	200	1,2	0,925
УВЕ90103012	100	300	1,2	1,106
УВЕ90104012	100	400	1,2	1,282
УВЕ90105012	100	500	1,2	1,463
УВЕ90106012	100	600	1,2	1,639
