Угол вертикальный внутренний 45°

Внутренний вертикальный угол 45° для изменения направления кабельной трассы в плоскости. Представлен в широком диапазоне типоразмеров и покрытий.

Ширина: 50–600 мм
Высота: 50–100 мм
Толщина металла: 0,55–1,2 мм
Типоразмеров в таблице: 88

Исполнения (суффикс к артикулу через дефис):

Оцинковка Сендзимира (без суффикса)
Горячий цинк (-ГЦ)
Нержавеющая сталь AISI 304 (-НР)
Порошковая окраска (-ПО)

Запросить цену Выбрать артикул Позвонить

Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.

Описание

Изделие используется для плавного поворота кабельных лотков на 90 градусов в вертикальной плоскости, формируя внутренний угол. Конструкция обеспечивает сохранение геометрии трассы при изменении уровня прокладки. Фиксация элементов осуществляется с помощью специализированных соединительных элементов.

Ассортимент включает 88 типоразмеров, различающихся по высоте, ширине и толщине металла. При выборе ориентироваться на габариты лотка в таблице: параметры H и B должны совпадать с основным профилем, а толщина S обеспечивать необходимую жесткость. В заявке необходимо указывать артикул, который определяет размеры и тип покрытия (оцинковка Сендзимира, горячее цинкование, нержавеющая сталь или порошковая окраска).

Где применяется

Применяется в системах прокладки силовых и слаботочных кабелей на промышленных объектах, в коммерческих зданиях и инженерных сооружениях.

Типоразмеры и артикулы

88 строк по каталогу производителя. В таблице — базовый артикул; для другого покрытия добавьте суффикс через дефис, например -ГЦ.

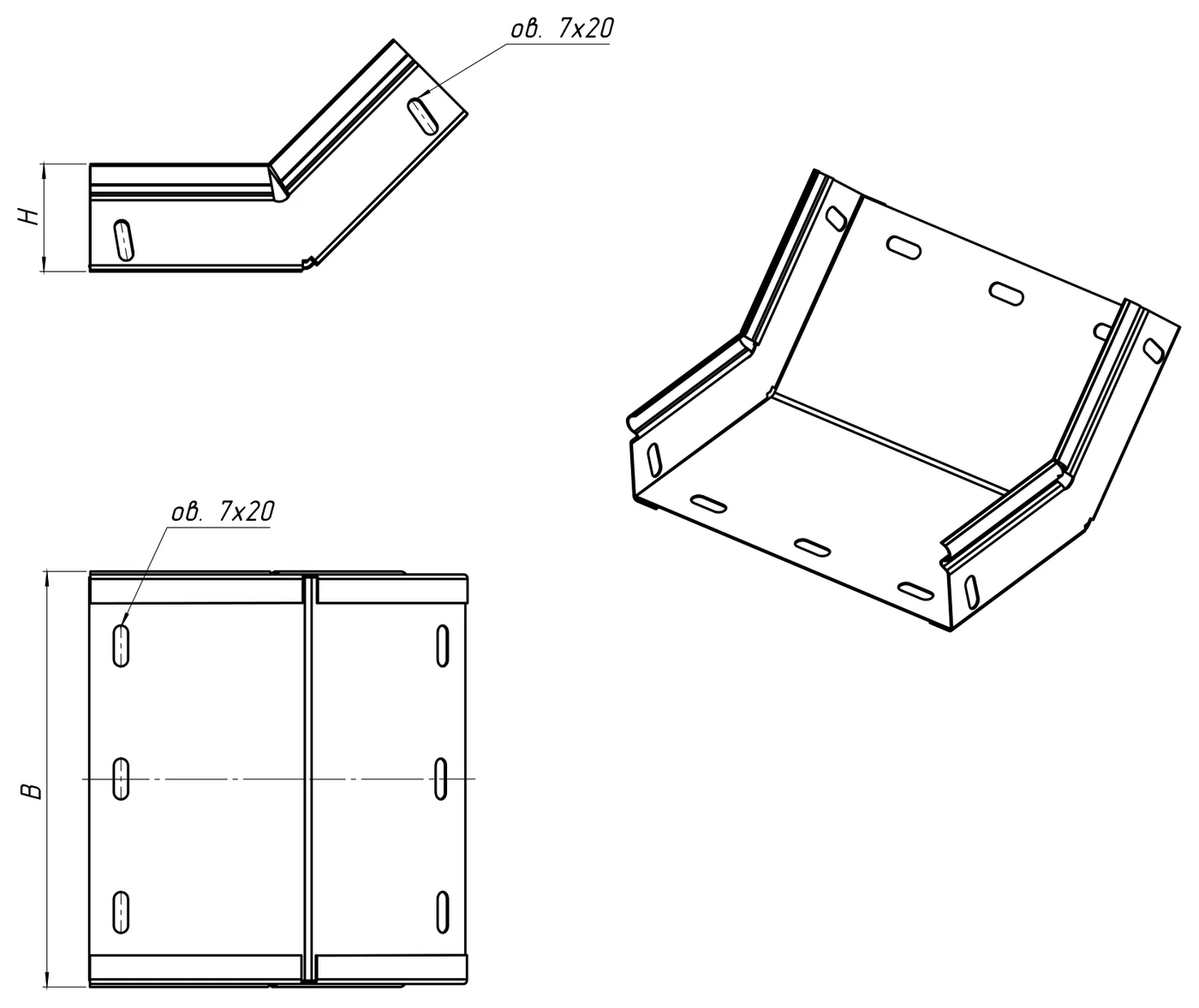

H, ммB, ммТолщина S, ммАртикул

Показано 88 из 88

Угол вертикальный внутренний 45°: таблица типоразмеров
Артикул	H, мм	B, мм	Толщина S, мм	Вес, кг/шт
УВУ45500506	50	50	0,55	0,151
УВУ45501006	50	100	0,55	0,195
УВУ45501506	50	150	0,55	0,241
УВУ45502006	50	200	0,55	0,288
УВУ45503006	50	300	0,55	0,350
УВУ45504006	50	400	0,55	0,470
УВУ45505006	50	500	0,55	0,563
УВУ45506006	50	600	0,55	0,653
УВУ45500507	50	50	0,7	0,193
УВУ45501007	50	100	0,7	0,249
УВУ45501507	50	150	0,7	0,307
УВУ45502007	50	200	0,7	0,366
УВУ45503007	50	300	0,7	0,446
УВУ45504007	50	400	0,7	0,599
УВУ45505007	50	500	0,7	0,716
УВУ45506007	50	600	0,7	0,831
УВУ45500510	50	50	1,0	0,275
УВУ45501010	50	100	1,0	0,355
УВУ45501510	50	150	1,0	0,439
УВУ45502010	50	200	1,0	0,523
УВУ45503010	50	300	1,0	0,637
УВУ45504010	50	400	1,0	0,855
УВУ45505010	50	500	1,0	1,023
УВУ45506010	50	600	1,0	1,187
УВУ45500512	50	50	1,2	0,330
УВУ45501012	50	100	1,2	0,426
УВУ45501512	50	150	1,2	0,527
УВУ45502012	50	200	1,2	0,628
УВУ45503012	50	300	1,2	0,764
УВУ45504012	50	400	1,2	1,026
УВУ45505012	50	500	1,2	1,228
УВУ45506012	50	600	1,2	1,424
УВУ45801006	80	100	0,55	0,267
УВУ45801506	80	150	0,55	0,319
УВУ45802006	80	200	0,55	0,371
УВУ45803006	80	300	0,55	0,474
УВУ45804006	80	400	0,55	0,575
УВУ45805006	80	500	0,55	0,678
УВУ45806006	80	600	0,55	0,779
УВУ45801007	80	100	0,7	0,340
УВУ45801507	80	150	0,7	0,406
УВУ45802007	80	200	0,7	0,472
УВУ45803007	80	300	0,7	0,603
УВУ45804007	80	400	0,7	0,732
УВУ45805007	80	500	0,7	0,863
УВУ45806007	80	600	0,7	0,992
УВУ45801010	80	100	1,0	0,486
УВУ45801510	80	150	1,0	0,580
УВУ45802010	80	200	1,0	0,674
УВУ45803010	80	300	1,0	0,862
УВУ45804010	80	400	1,0	1,045
УВУ45805010	80	500	1,0	1,233
УВУ45806010	80	600	1,0	1,417
УВУ45801012	80	100	1,2	0,583
УВУ45801512	80	150	1,2	0,696
УВУ45802012	80	200	1,2	0,809
УВУ45803012	80	300	1,2	1,034
УВУ45804012	80	400	1,2	1,254
УВУ45805012	80	500	1,2	1,480
УВУ45806012	80	600	1,2	1,700
УВУ45101006	100	100	0,55	0,317
УВУ45101506	100	150	0,55	0,372
УВУ45102006	100	200	0,55	0,428
УВУ45103006	100	300	0,55	0,538
УВУ45104006	100	400	0,55	0,647
УВУ45105006	100	500	0,55	0,757
УВУ45106006	100	600	0,55	0,866
УВУ45101007	100	100	0,7	0,404
УВУ45101507	100	150	0,7	0,474
УВУ45102007	100	200	0,7	0,545
УВУ45103007	100	300	0,7	0,685
УВУ45104007	100	400	0,7	0,823
УВУ45105007	100	500	0,7	0,964
УВУ45106007	100	600	0,7	1,102
УВУ45101010	100	100	1,0	0,577
УВУ45101510	100	150	1,0	0,677
УВУ45102010	100	200	1,0	0,778
УВУ45103010	100	300	1,0	0,979
УВУ45104010	100	400	1,0	1,176
УВУ45105010	100	500	1,0	1,377
УВУ45106010	100	600	1,0	1,574
УВУ45101012	100	100	1,2	0,692
УВУ45101512	100	150	1,2	0,812
УВУ45102012	100	200	1,2	0,934
УВУ45103012	100	300	1,2	1,175
УВУ45104012	100	400	1,2	1,411
УВУ45105012	100	500	1,2	1,652
УВУ45106012	100	600	1,2	1,889

Другие изделия серии

Вся серия →

Запросить цену и сроки

Для запроса стоимости отправьте спецификацию подобранного оборудования в виде кодов и количества, либо в произвольной форме на почту info@provolochnyi-lotok.ru.

Если у вас стоит задача посчитать стоимость аналогов — присылайте перечень оборудования иного бренда или проектную документацию. Наши специалисты оперативно подберут аналоги и пришлют вам коммерческое предложение.

Позвонить+7 (499) 322-77-09пн–пт, 9:00–18:00 Написатьinfo@provolochnyi-lotok.ruспецификация, перечень аналогов, проект

Для звонков из Казахстана: +7 (717) 269-69-54

Угол вертикальный внутренний 45°

Описание

Где применяется

Типоразмеры и артикулы

Другие изделия серии

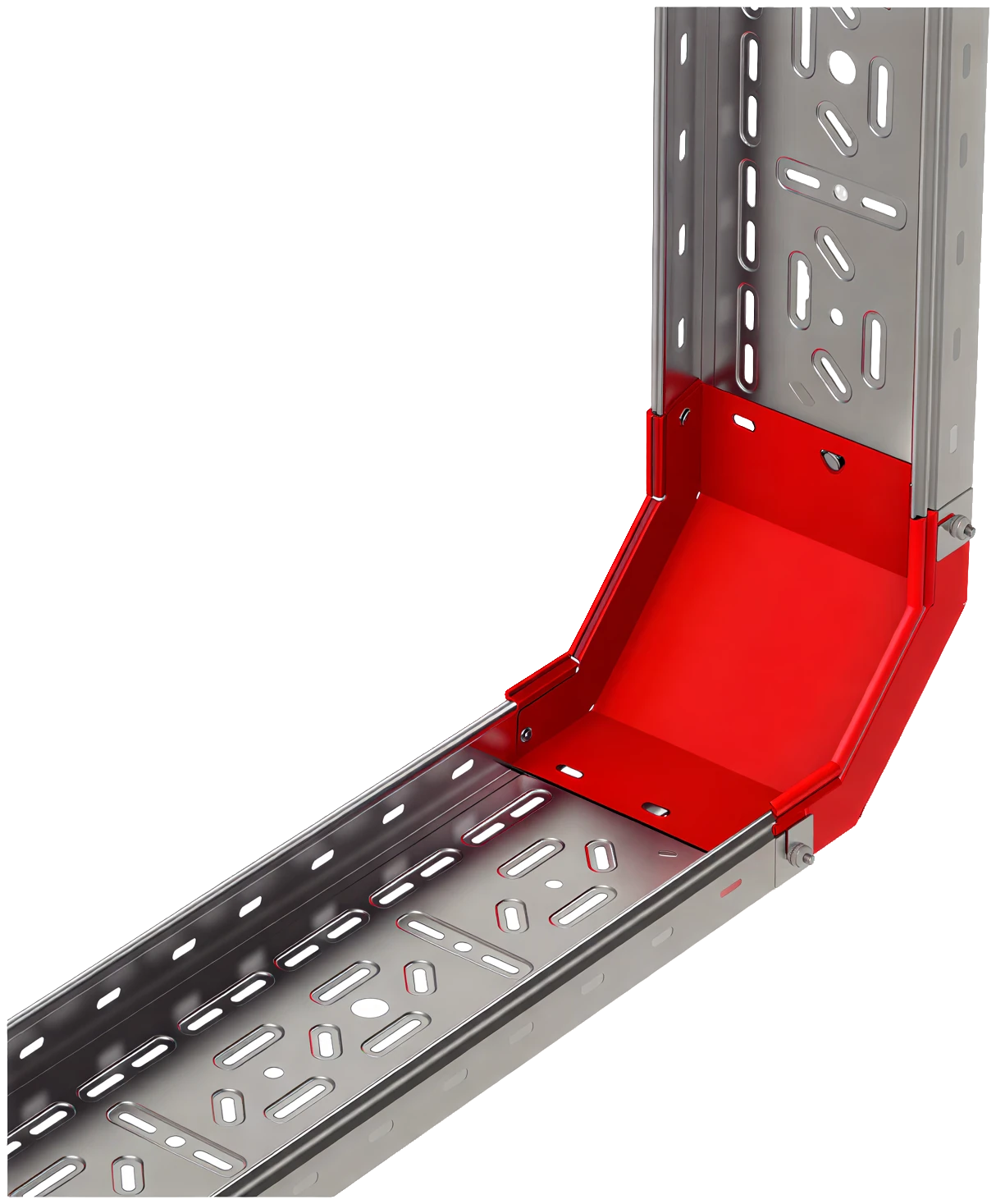

Угол вертикальный внутренний 90°

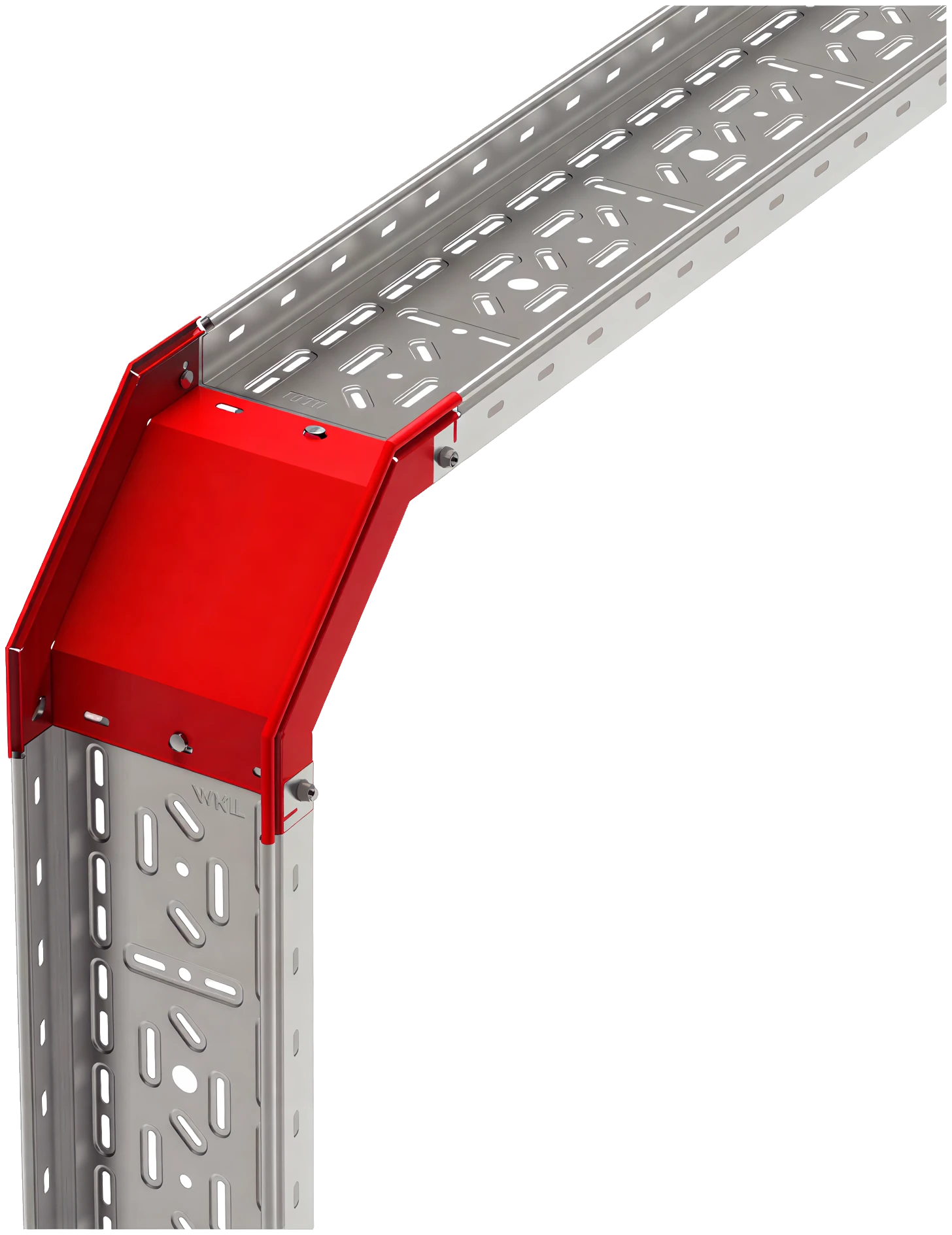

Угол вертикальный внешний 90°

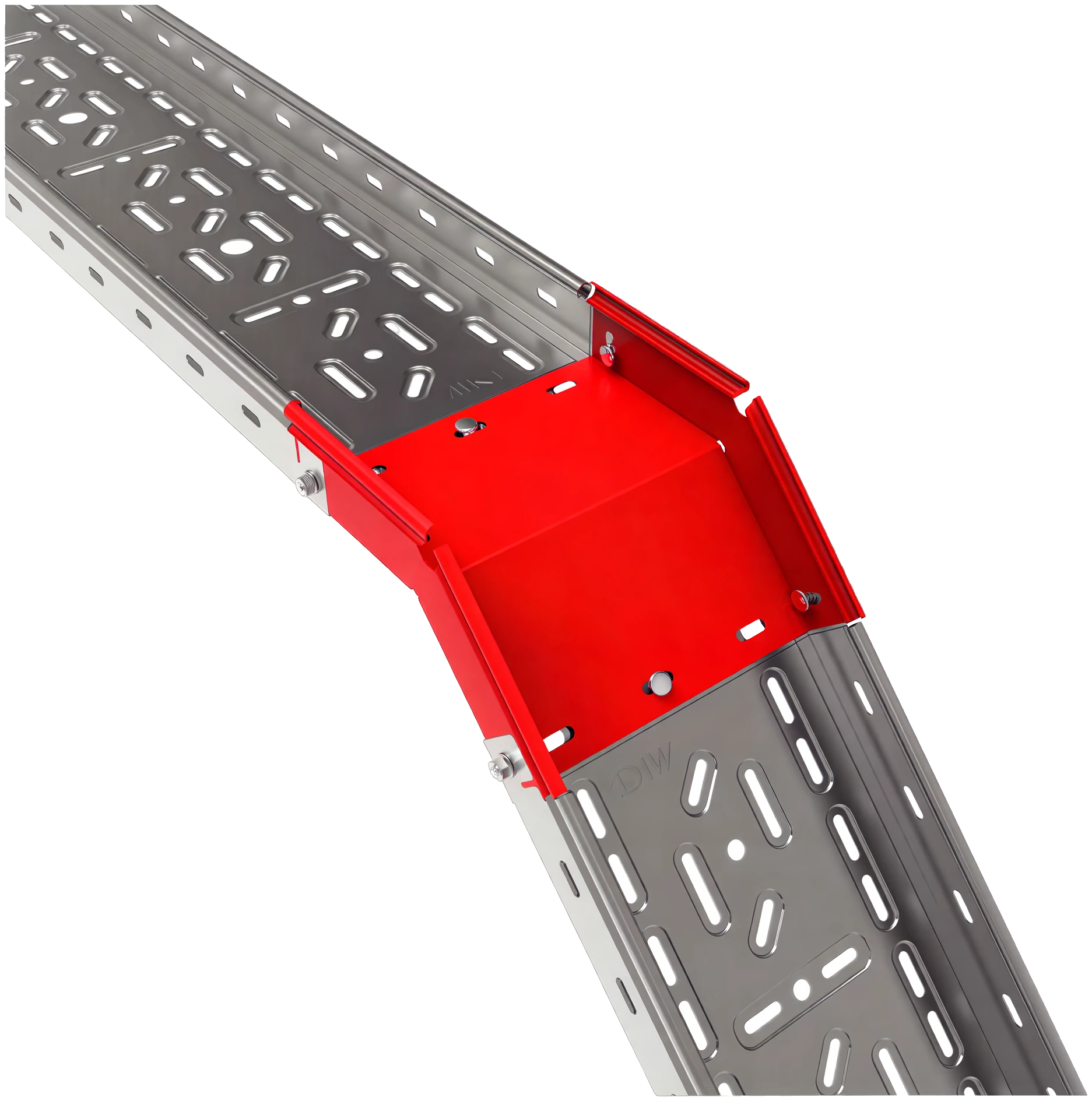

Угол вертикальный внешний 45°

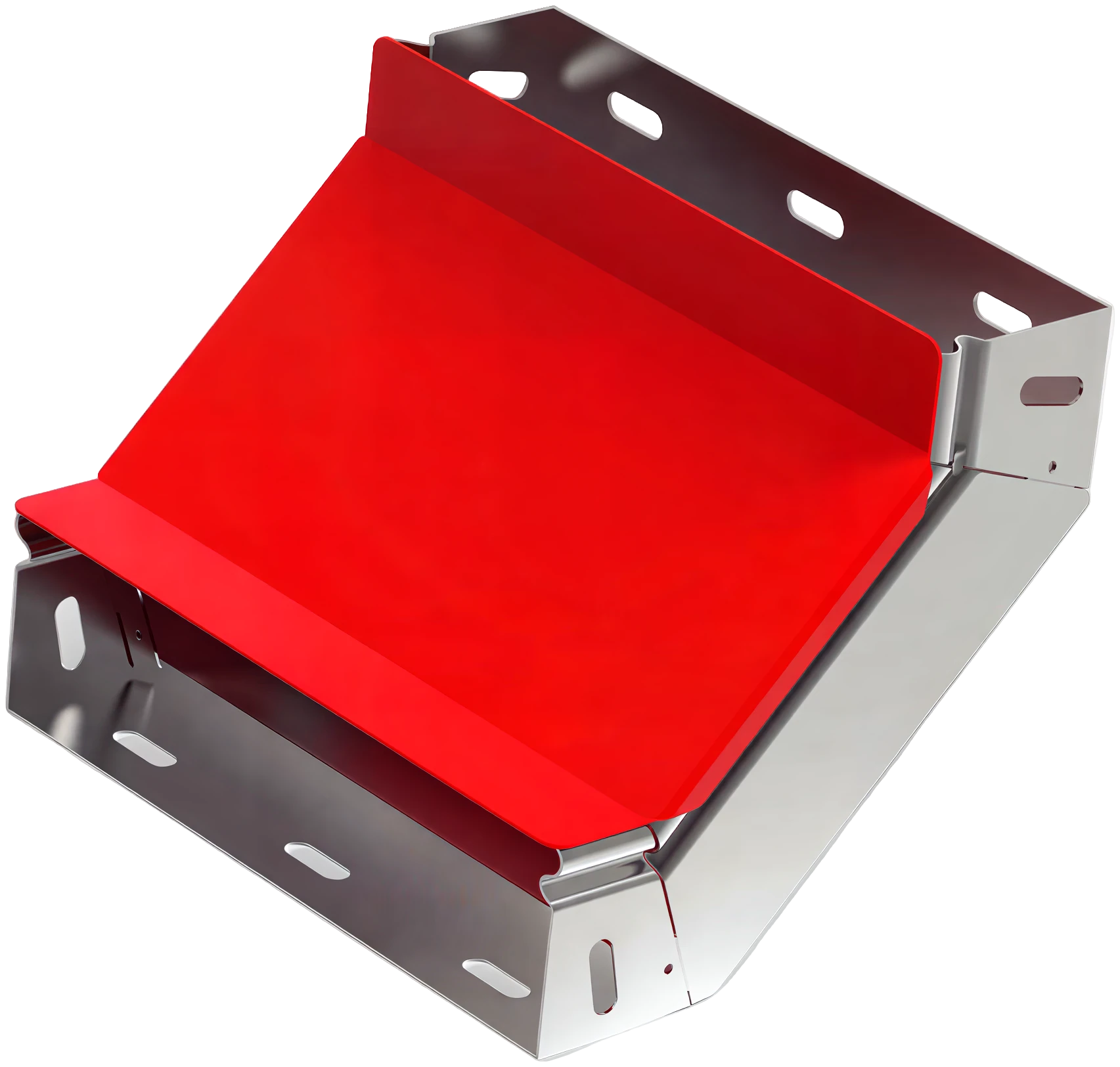

Крышка угла вертикального внутреннего 90°
