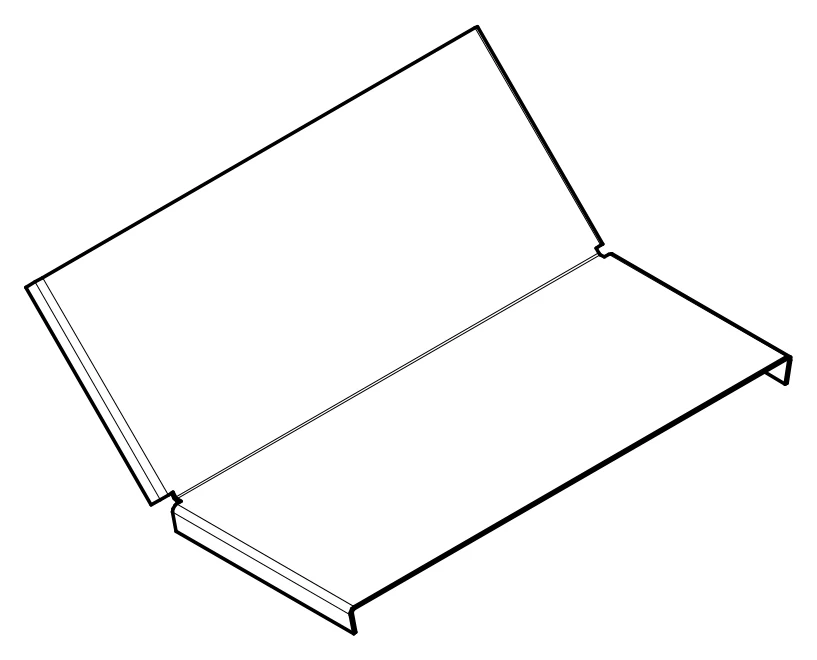

Крышка угла вертикального внутреннего 45°
Крышка для вертикального внутреннего угла 45° защищает кабельный лоток от пыли и влаги, обеспечивая герметичность трассы.
- Ширина
- 50–600 мм
- Толщина металла
- 0,55–1,2 мм
- Типоразмеров в таблице
- 32
Исполнения (суффикс к артикулу через дефис):
- Оцинковка Сендзимира (без суффикса)
- Горячий цинк (-ГЦ)
- Нержавеющая сталь AISI 304 (-НР)
- Порошковая окраска (-ПО)
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Элемент предназначен для закрытия верхнего торца листового лотка в месте поворота трассы на 90 градусов вверх. Он служит барьером для внешних воздействий, предотвращая попадание мусора и влаги на кабели.

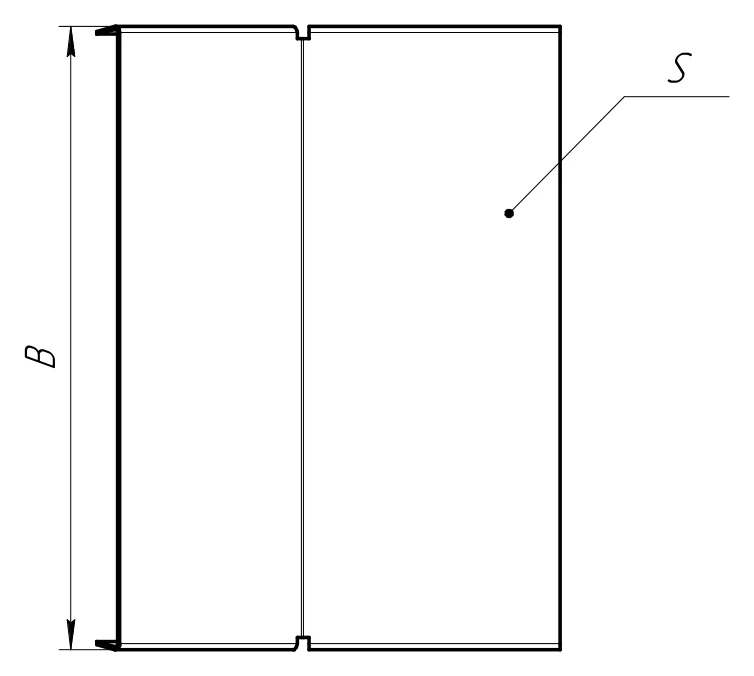

Для выбора подходящего исполнения ориентируются на ширину профиля B (50–600 мм) и толщину металла от 0,55 до 1,2 мм. При оформлении заказа необходимо указать артикул базовой детали и суффикс покрытия: -ГЦ для горячего цинкования, -НР для нержавеющей стали AISI 304 или -ПО для порошковой окраски.
Где применяется
Используется в системах кабельных трасс промышленного и гражданского назначения для организации вертикальных поворотов на 45 градусов.
Типоразмеры и артикулы
32 строки по каталогу производителя. В таблице — базовый артикул; для другого покрытия добавьте суффикс через дефис, например -ГЦ.
Показано 32 из 32
| Артикул | B, мм | Толщина S, мм | Вес, кг/шт |
|---|---|---|---|
| КУВУ450506 | 50 | 0,55 | 0,056 |
| КУВУ451006 | 100 | 0,55 | 0,093 |
| КУВУ451506 | 150 | 0,55 | 0,130 |
| КУВУ452006 | 200 | 0,55 | 0,167 |
| КУВУ453006 | 300 | 0,55 | 0,241 |
| КУВУ454006 | 400 | 0,55 | 0,316 |
| КУВУ455006 | 500 | 0,55 | 0,390 |
| КУВУ456006 | 600 | 0,55 | 0,464 |
| КУВУ450507 | 50 | 0,7 | 0,071 |
| КУВУ451007 | 100 | 0,7 | 0,118 |
| КУВУ451507 | 150 | 0,7 | 0,166 |
| КУВУ452007 | 200 | 0,7 | 0,213 |
| КУВУ453007 | 300 | 0,7 | 0,307 |
| КУВУ454007 | 400 | 0,7 | 0,402 |
| КУВУ455007 | 500 | 0,7 | 0,496 |
| КУВУ456007 | 600 | 0,7 | 0,591 |
| КУВУ450510 | 50 | 1,0 | 0,102 |
| КУВУ451010 | 100 | 1,0 | 0,169 |
| КУВУ451510 | 150 | 1,0 | 0,237 |
| КУВУ452010 | 200 | 1,0 | 0,304 |
| КУВУ453010 | 300 | 1,0 | 0,439 |
| КУВУ454010 | 400 | 1,0 | 0,574 |
| КУВУ455010 | 500 | 1,0 | 0,709 |
| КУВУ456010 | 600 | 1,0 | 0,844 |
| КУВУ450512 | 50 | 1,2 | 0,122 |
| КУВУ451012 | 100 | 1,2 | 0,203 |
| КУВУ451512 | 150 | 1,2 | 0,284 |
| КУВУ452012 | 200 | 1,2 | 0,365 |
| КУВУ453012 | 300 | 1,2 | 0,527 |
| КУВУ454012 | 400 | 1,2 | 0,689 |
| КУВУ455012 | 500 | 1,2 | 0,851 |
| КУВУ456012 | 600 | 1,2 | 1,013 |
